MINIRUBY
TRIBEby TRIBE


Mini Ruby

ORDER CODE: MINIRUBY

Proiettore beam da 132W con sorgente bianca HID

Mini Ruby è un proiettore beam ultra-compatto che concentra tutta la potenza della sua lampada Osram Sirius da 132W in un fascio stretto e luminoso di 3,5°. Le sue dimensioni compatte e la sua potenza luminosa permettono l'utilizzo in spazi stretti o in ambienti con soffiti bassi rendendolo un prodotto estremamente versatile.

Caratteristiche principali:

  • Ruota colori a 9 posizioni
  • Compatto e leggero per un uso in ambienti ridotti
  • Prisma rotante a 8 facce
Vedi varianti

PHOTO GALLERY

Mini Ruby
Mini Ruby
Mini Ruby
Mini Ruby
Mini Ruby
Mini Ruby

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 132W S Osram Sirius HRI
  • CCT: 9.200
  • Flusso luminoso: 5'150
  • Lux: 98'792lx @5 m full
  • CRI: 60
  • Durata media sorgente: 6.000 h
OTTICA
  • Angolo di proiezione: 3,5°
  • Angolo di campo: 3,5°
  • Diametro: 80mm / 3.15''
  • Tipo lente: gruppo ottico composto da lente in vetro HQ
SISTEMA COLORE
  • Ruota colori: 9 filtri colore
EFFETTI DINAMICI
  • Prisma circolare: 8f con rotazione bidirezionale
CORPO
  • Pan angle: 540 / 630°
  • Tilt angle: 265°
  • Risoluzione Pan/Tilt: bit 8 / 16-bit
  • Feedback: riposizionamento automatico dopo movimenti accidentali
  • Corpo: struttura in alluminio con coperture in policarbonato ad alta resistenza
  • Colore: nero
CONTROLLO
  • Protocolli: DMX512, RDM
  • Canali DMX: 7 / 9channel
  • Display: display LCD
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX2) non inclusa
  • Ibernazione: attivazione automatica risparmio energia in assenza di segnale DMX
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Strobo / shutter: 1 - 28 flash(s), meccanico
  • Temperatura d'esercizio: -10° ~ +45°
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 176W
  • Potenza massima assorbita (a 120V): 176W
  • Output (a 230V): 12 unità connesse in serie
CARATTERISTICHE FISICHE
  • Grado IP: 30
  • Raffreddamento: sistema di dissipazione con heating-pipe
  • Sospensione e fissaggio: qualsiasi posizione con supporti omega (inclusi) “quicklock”
  • Connessione di segnale: Amphenol XLR 3p + 5p IN/OUT connectors
  • Connessione di alimentazione: Neutrik powerCON IN/OUT connectors
  • Dimensioni (LxAxP): 278x387x200mm / 10.94''x15.24''x7.87''
  • Peso: 7,6kg / 16.76lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA
BOX CONTENT

Varianti

Accessori e prodotti correlati

9533FCAL03
9533FCAL03
(optional)
Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FCA, L.3 m
TOUR53415L03
TOUR53415L03
(optional)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
958025L03
958025L03
(optional)
Cavo TH07 3x2.5mm, PwCon FCA 3p 20A, PwCon FCB 3p 20A, L. 3m
C6016B
C6016B
(optional)
Clamp a grilletto rapido, port.250Kg, tubi 48-51mm, perno M10 incl, Black
RSR0630B
RSR0630B
(optional)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
9513FCAL03
9513FCAL03
(optional)
Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FCA, L.3 m

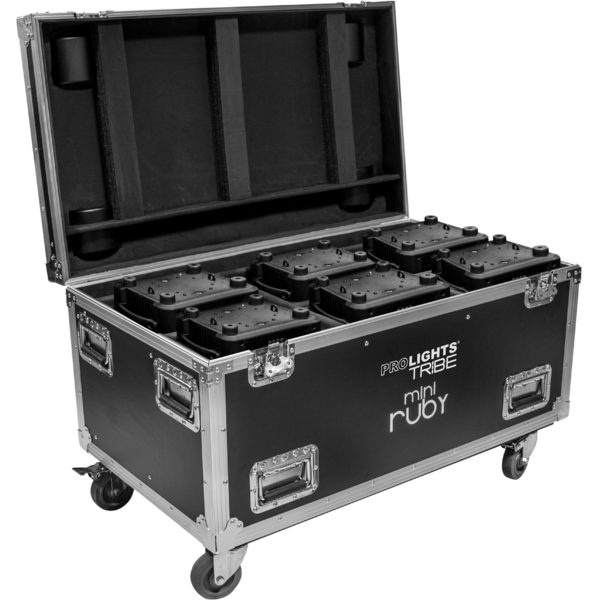

FCLMINIRUBY
FCLMINIRUBY
(optional)
Flight case per 6 MINIRUBY
OS24D13
OS24D13
(included)
Aggancio rapido omega, foro M12
UPBOX2P5
UPBOX2P5
(optional)
Interfaccia aggiornamento firmware, USB IN, 5-pin XLR DMX OUT
UPBOXPRO
UPBOXPRO
(optional)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheet Miniruby_A4_DATASHEET.pdf 269KB

User manual

File name File size Download
User manual Miniruby_USER_MANUAL_ITEN.pdf 2MB

DMX chart & personalities

File name File size Download
MINIRUBY Firmware rev. 1.1.02
manufacturer fixture library (Link) Link
prolights_miniruby.d4Download
manufacturer fixture library (Link) Link
prolights_miniruby_extended.hedDownload
prolights_miniruby_standard.hedDownload
miniruby_9ch.fdfDownload
miniruby_ssl2.zipDownload
prolights@miniruby@standard_7ch@manufacturer_release.xmlDownload
prolights@miniruby@standard_9ch@manufacturer_release.xmlDownload

Photometrics

CAD symbols & drawings

File name File size Download
2D Miniruby_2D.dwg 411KB
3D Miniruby_3D.dwg 962KB
Technical drawing Miniruby_TECHNICAL_DRAWING.pdf 175KB

Tech docs

File name File size Download

Software

File name File size Download

Firmware

Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida
Update Tool: UPBOX2P5 UPBOX2P5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.02 STABLE 07/08/2019 Improved firmware functionality. Rev. 1
Rev. 2
