AIR18Z
PROLIGHTS


Air 18Z

ORDER CODE: AIR18Z

18x15W RGBW Osram Ostar LED

Air 18Z è un vero strumento per designer, che racchiude i LED, il sistema ottico e gli effetti della famiglia DIAMOND in un fattore di forma lineare per un nuovo look flessibile sul palco. Con il controllo dei singoli pixel, il pan infinito e lo zoom indipendente per ogni linea di pixel, le possibilità creative di Air 18Z sono semplicemente infinite.

Caratteristiche principali:

  • 18x15W RGBW Osram Ostar LED
  • 1:11 / 6° - 66° zoom range
  • Rotazione pan infinita
  • Doppio zoom
  • Controllo Pixel di ciascun LED
  • Generatore avanzato di effetti con macro dinamiche, pattern statici, colori regolabili su foreground e background, velocità e rotazione
Vedi varianti

PHOTO GALLERY

Air 18Z
Air 18Z
Air 18Z
Air 18Z

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 18x15W RGBW Osram Ostar LED
  • Flusso luminoso: 8'800
  • Lux: (6°) 17'230 lx - (66°) 1'649lx @3 m full
  • Durata media sorgente: > 50.000 h
OTTICA
  • Zoom: 6° - 66° motorizzato, lineare
  • Tipo lente: lenti piano convesse con trama a nido d'ape prive di interspazio
  • Altro: 2 layer zoom control
SISTEMA COLORE
  • Miscelazione del colore: RGBW / FC
  • CCT: controllo CCT tramite canale DMX indipendente
  • Preset bianchi: 2.800 K ~ 9.000K
  • Ruota colori: ruota colori virtuale con macro
  • Macros: preset bianchi incorporati
EFFETTI DINAMICI
  • Pixel pattern: effetti pixel pre-impostati, statici e dinamici
  • Generatore effetti: colore di primo piano / sfondo, indice, velocità, direzione regolabili
  • Caratteristiche speciali: Pixels controlled through On/Off switch for simplified control and budget friendly
CORPO
  • Pan angle: 630° con rotazione continua a 360°
  • Tilt angle: 265°
  • Risoluzione Pan/Tilt: bit 8 / 16-bit
  • Feedback: riposizionamento automatico dopo movimenti accidentali
  • Corpo: struttura in alluminio con coperture in policarbonato ad alta resistenza
  • Colore: nero
CONTROLLO
  • Protocolli: DMX512, RDM
  • Canali DMX: 25 / 27 / 36 / 99channel
  • Pixel control: controllo pixel2pixel mediante switch on/off
  • Controllo Wireless: opzionale, ricevitore ad antenna (2.4 GHz) by Wireless Solution Sweden
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: display a colori LCD ad alta risoluzione
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX2) non inclusa
  • Ibernazione: attivazione automatica risparmio energia in assenza di segnale DMX
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Strobo / shutter: 1 - 25 Hz, elettronico
  • Batteria display: batteria tampone autoricaricabile
  • Temperatura d'esercizio: -10° ~ +45°
  • Controllo LED: funzionamento senza sfarfallio
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 270W
  • Output (a 230V): 8 unità connesse in serie
  • Corrente di spunto: ＜30A @115VAC /＜50A @230VAC
CARATTERISTICHE FISICHE
  • Grado IP: 20
  • Raffreddamento: sistema di dissipazione con heating-pipe
  • Sospensione e fissaggio: qualsiasi posizione con supporti omega (inclusi) “quicklock”
  • Connessione di segnale: XLR 5p IN/OUT connectors
  • Connessione di alimentazione: powerCON TRUE1 IN/OUT
  • Dimensioni (LxAxP): 550x342x200mm / 21.65''x13.46''x7.87''
  • Peso: 13kg / 28.66lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT

Varianti

Accessori e prodotti correlati

RSR0630B
RSR0630B
(optional)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
OS24D13
OS24D13
(included)
Aggancio rapido omega, foro M12
TOUR53415L03
TOUR53415L03
(optional)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
958225L03
958225L03
(optional)
Cavo TH07 3x2.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m
C6016B
C6016B
(optional)
Clamp a grilletto rapido, port.250Kg, tubi 48-51mm, perno M10 incl, Black
9513FXWL03
9513FXWL03
(optional)
Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m
9533FXWL03
9533FXWL03
(optional)
Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m
FCLAIR18Z
FCLAIR18Z
(optional)

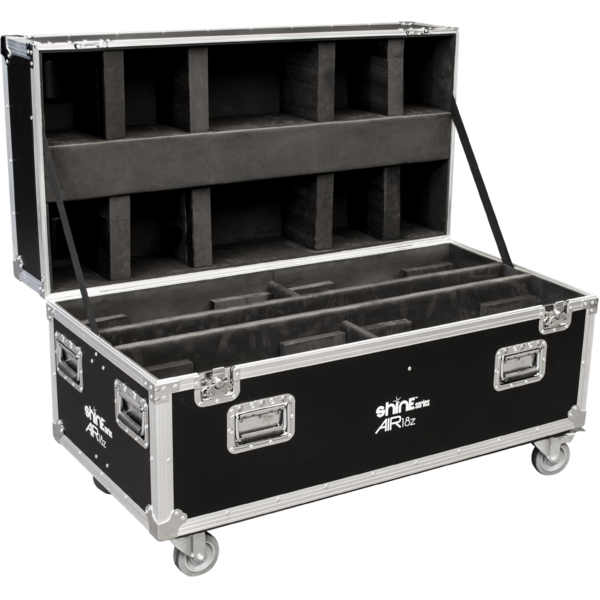

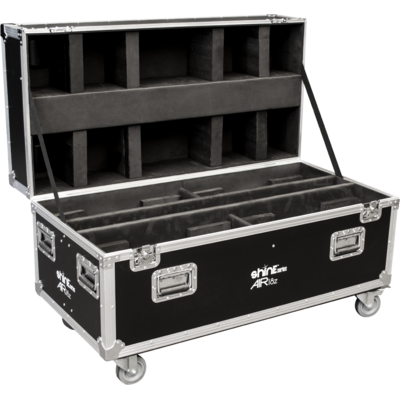

Flightcase per contenere 4 proiettori AIR18Z
UPBOX2P5
UPBOX2P5
(optional)
Interfaccia aggiornamento firmware, USB IN, 5-pin XLR DMX OUT
UPBOXPRO
UPBOXPRO
(optional)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download

User manual

File name File size Download
User manual Air18z_USER_MANUAL_ITEN.pdf 6MB

DMX chart & personalities

File name File size Download
DMX chart Air18z_DMX_CHARTS.pdf 54KB
AIR18Z Firmware rev. 1.1.02
manufacturer fixture library (Link) Link
prolights_air18z.d4 Download
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
air18z_25ch.fdf Download
air18z_27ch.fdf Download
air18z_36ch.fdf Download
air18z_99ch.fdf Download
manufacturer fixture library (Link) Link
air18z_ma2.zip Download
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
air 18z basic.fix2 Download
air 18z extended 1.fix2 Download
air 18z extended 2.fix2 Download
air 18z standard.fix2 Download
air18z extended 2 mode control.fix2 Download
air18z extended 2 mode single pixel.fix2 Download
manufacturer fixture library (Link) Link

Photometrics

CAD symbols & drawings

File name File size Download
2D Air18z_2D.dwg 2MB
3D Air18z_3D.dwg 11MB
Technical drawing Air18z_TECHNICAL_DRAWING.pdf 340KB

Tech docs

File name File size Download

Software

File name File size Download

Firmware

Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida
Update Tool: UPBOX2P5 UPBOX2P5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.02 STABLE 23/04/2016 Modified the strobe fuction, it can be slower now. Can go out from battery on mode operation pressing the left button. Rev. 1
