DELTAX48T
PROLIGHTS


DeltaPix 48T

ORDER CODE: DELTAX48T

Rental LED screen outdoor 4,8 mm con power backup e montaggio a terra

DeltaPix 48T è un LED screen da rental per uso outdoor con un pixel pitch di 4,8 mm, progettato per soddisfare le richieste di tour o altre applicazioni outdoor semi permanenti. I pannelli DeltaPix 48T possono essere incurvati fino a raggiungere un angolo concavo di 10°, supportando il backup automatico dell'alimentazione in caso di malfunzionamento dell'alimentatore. DeltaPix 48T può anche essere montato a terra, posizionando i pannelli sulla loro apposita base e applicando differenti tipi di coperture; neri o trasparenti. I componenti elettronici includono la receiver card di ultima generazione Novastar A5s con refresh rate fino a 3.840 Hz.

Caratteristiche principali:

  • Possibilità di montaggio a terra e inclinabile fino ad un angolo concavo di 10°
  • Power backup automatico
  • Refresh rate di 3.840 Hz
Vedi varianti CONFIGURATOR

PHOTO GALLERY

DeltaPix 48T
DeltaPix 48T
DeltaPix 48T
DeltaPix 48T
DeltaPix 48T
DeltaPix 48T
DeltaPix 48T
DeltaPix 48T
DeltaPix 48T
DeltaPix 48T

Specifiche tecniche

VIDEO
  • Tipo di chip driver: ICN 2153
  • Sorgente LED: Nationstar SMD1921 black frame and white face
  • Pixel pitch: 4.8mm / 0.19''
  • Risoluzione pannello: 104x104pixels
  • Risoluzione modulo: 52x52pixels
  • Flusso luminoso: 3.500nit
  • Contrasto: 3.000:1
  • Grayscale: 14 bit
  • Frequenza di aggiornamento ≥: 3.840Hz
  • Drive Mode: 1/13 scan, constant current
  • Angolo di visione verticale: 140°
  • Angolo di visione orizzontale: 120°
  • Densità LED: 43.276LED/sqm
  • Dead Pixel Ratio: <0,002
  • Vita media LED: 100.000
ALIMENTAZIONE
  • Power input/through: IPKON Seetronic IN/OUT
  • Alimentazione: AC 110/230 V 50/60 Hz
  • Assorbimento MAX per pannello: 200W
  • Assorbimento medio per pannello: 67W
  • Assorbimento MAX al metro quadro: 800W
  • Assorbimento medio al metro quadro: 268W
  • Assorbimento in standby (pannello): 16W
  • Max rated current/panel:: AC 220 V / 0.55 A
  • Temperatura di esercizio: -20°C / +50°C
  • Umidità di esercizio: 10~90 RH%
CONTROLLO
  • Tipo di receiving card: A5S PLUS
  • Altri tipi di controllo: power backup connectors, mapping, firmware copy, RCFGX restore
  • Protocollo di controllo: Novastar
  • Ingresso di segnale: RJ45
  • Uscita di segnale: RJ45
MECCANICA
  • Altre specifiche: curve configurations
  • Dimensioni modulo (LxA): 250x250mm / 9.84''x9.84''
  • Dimensioni pannello (LxAxP): 500×500×74mm / 19.69''
  • Sistema di sospensione verticale: attraverso supporto con gancio aliscaf
  • Dissipazione: privo di ventole e struttura disegnata per una dissipazione a convezione naturale
  • Connessione: sistema fast-lock di connessione seamless
  • Curvabilità: concave 0° / +10°
  • Struttura: telaio in alluminio pressofuso
  • Colore: nero
  • Grado IP: IP65/IP54 (front and rear)
  • Peso a pannello: 7kg / 15.43lbs
  • Peso al metro quadro: 28kg / 61.73lbs
  • Pannelli collegabili verticalmente ≤: 20 for hanging - ≤ 30 for grounding
  • Standard di conformità: CE

Varianti

Accessori e prodotti correlati

DXFCM8048
DXFCM8048
(optional)
Flightcase 8in1 per DELTAX48T

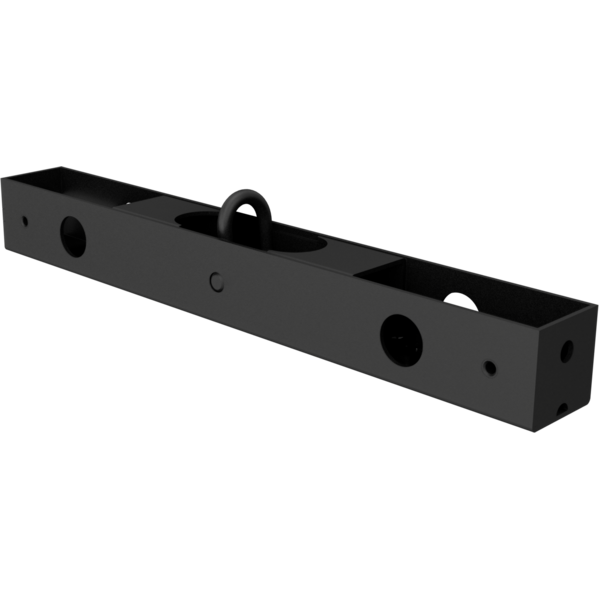

DXHB01
DXHB01
(optional)
Fly bar per sistemi DELTAX29B e DELTAX48T, 1 colonna

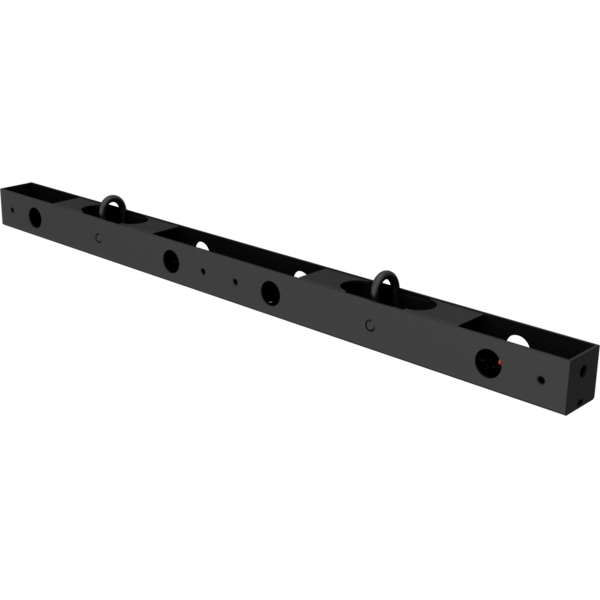

DXHB02
DXHB02
(optional)
Fly bar per sistemi DELTAX29B e DELTAX48T, 2 colonne

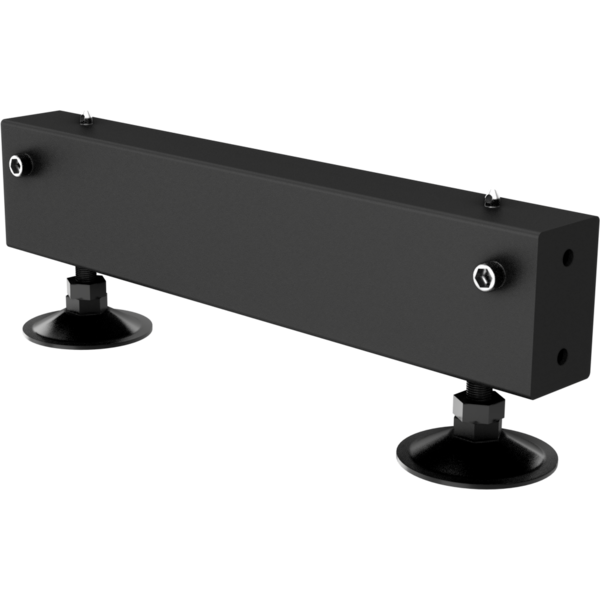

DXGB01
DXGB01
(optional)
Ground bar per sistemi DELTAX29B e DELTAX48T, 1 colonna

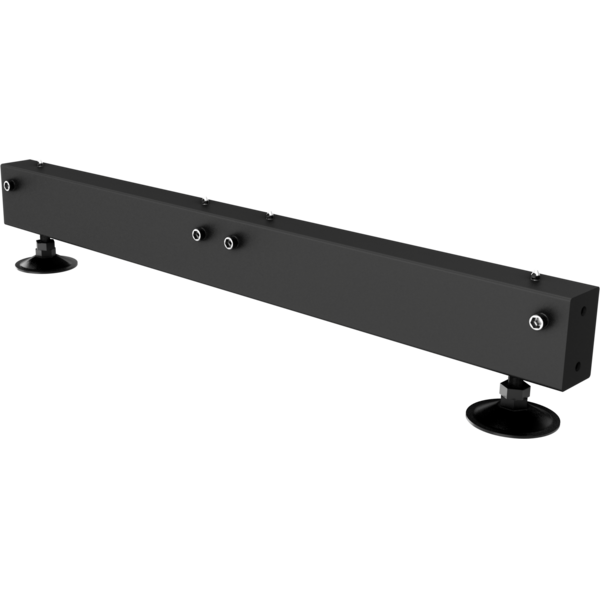

DXGB02
DXGB02
(optional)
Ground bar per sistemi DELTAX29B e DELTAX48T, 2 colonne
DXBS21
DXBS21
(optional)
Supporto posteriore 2in1 per moduli DELTAX e GAMMAX series per montaggio a terra
DXBS31
DXBS31
(optional)
Supporto posteriore 3in1 per moduli DELTAX e GAMMAX series per montaggio a terra
DXBS41
DXBS41
(optional)
Supporto posteriore 4in1 per moduli DELTAX e GAMMAX series per montaggio a terra
DXBSC
DXBSC
(optional)
Piastra posteriore per moduli DELTAX e GAMMAX series per il montaggio a terra
DXCJ03CV
DXCJ03CV
(optional)
Piastra angolare per cabinets ledwall DELTAX series, 3° concavo

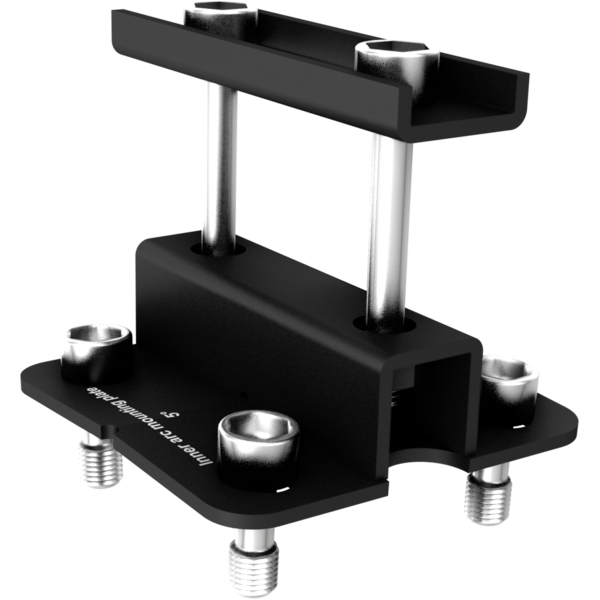

DXCJ05CV
DXCJ05CV
(optional)
Piastra angolare per cabinets ledwall DELTAX series, 5° concavo

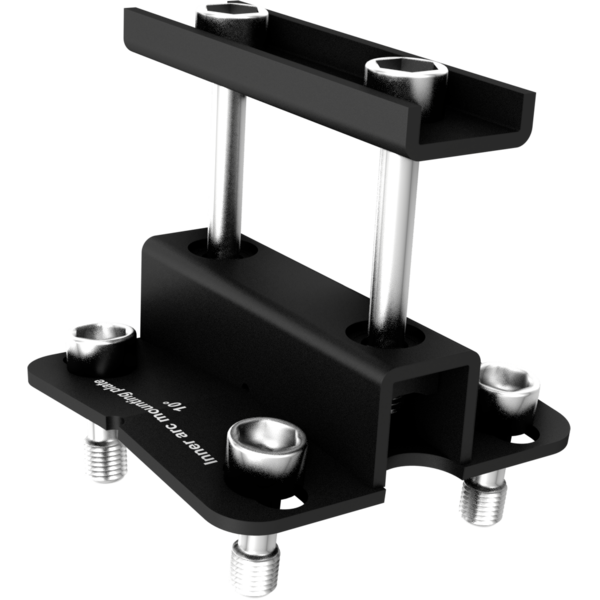

DXCJ10CV
DXCJ10CV
(optional)
Piastra angolare per cabinets ledwall DELTAX series, 10° concavo
DXXJ
DXXJ
(optional)
Giunto metallico per unire 4 cabinet serie DELTAX e GAMMAX, foro M10 per gancio
DXFS01
DXFS01
(optional)
Supporto a pavimento per moduli ledwall DELTAX series, 1 cabinet

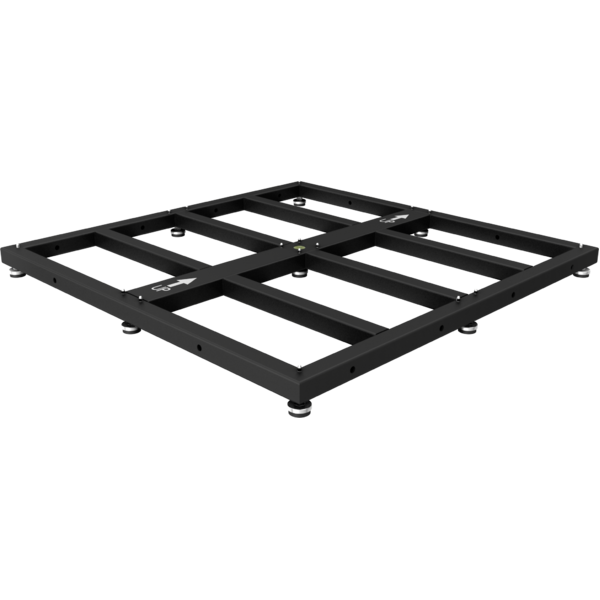

DXFS04
DXFS04
(optional)
Supporto a pavimento per moduli ledwall DELTAX series, 4 cabinet

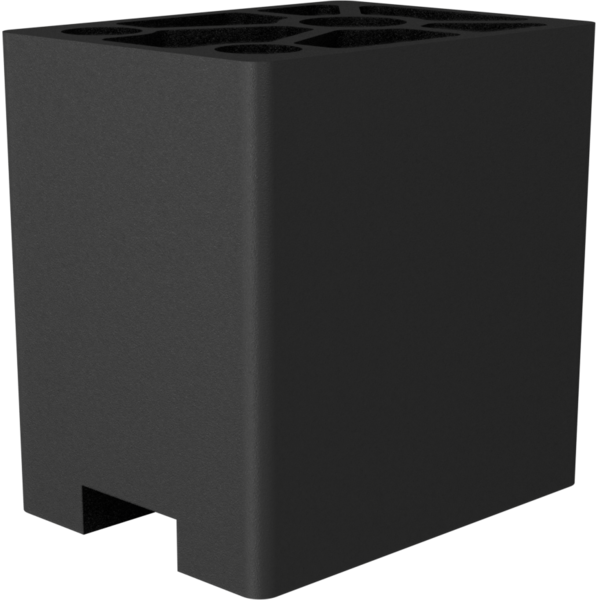

DXFSCB
DXFSCB
(optional)
Rinforzo posteriore per sistema a pavimento serie ledwall DELTAX

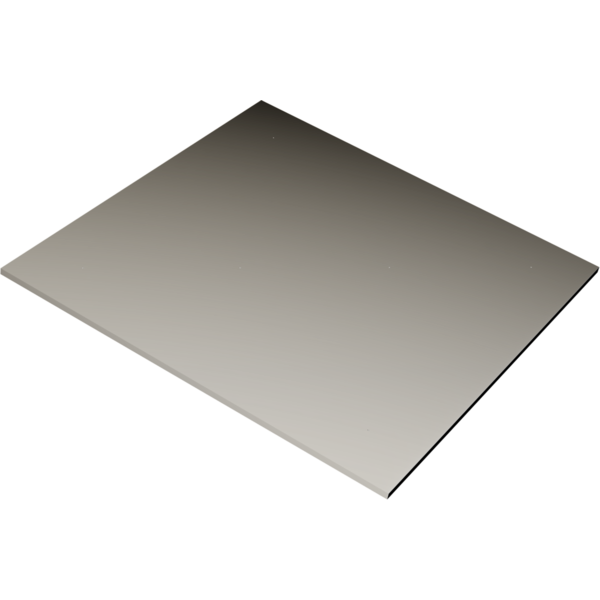

DXFSAPBK
DXFSAPBK
(optional)
Pannello acrilico per proteggere il cabinet nell'applicazione a pavimento, nero

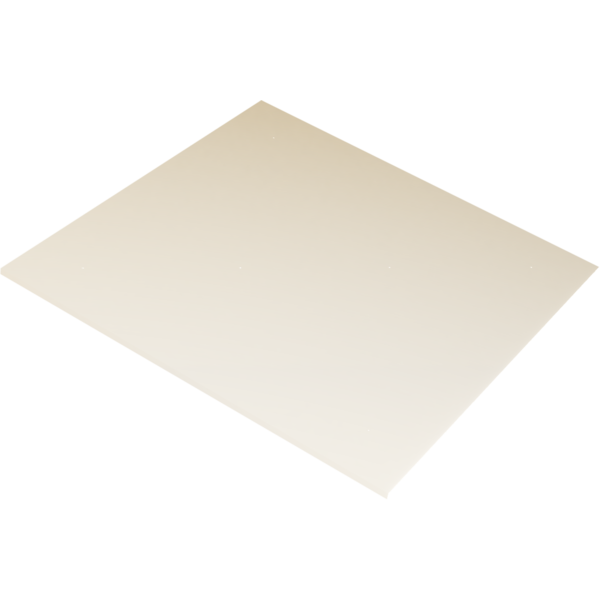

DXFSAPWH
DXFSAPWH
(optional)
Pannello acrilico per proteggere il cabinet nell'applicazione a pavimento, trasp
OXFCIS100
OXFCIS100
(optional)
Flightcase per strutture rigging/ground-stack per tutti LEDScreen series, 100cm
OXFCIS200
OXFCIS200
(optional)
Flightcase per strutture rigging/ground-stack per tutti LEDScreenseries, 200cm
OXFCSP
OXFCSP
(optional)
Flightcase per parti di ricambio per moduli LED-display OMEGAX-DELTAX series

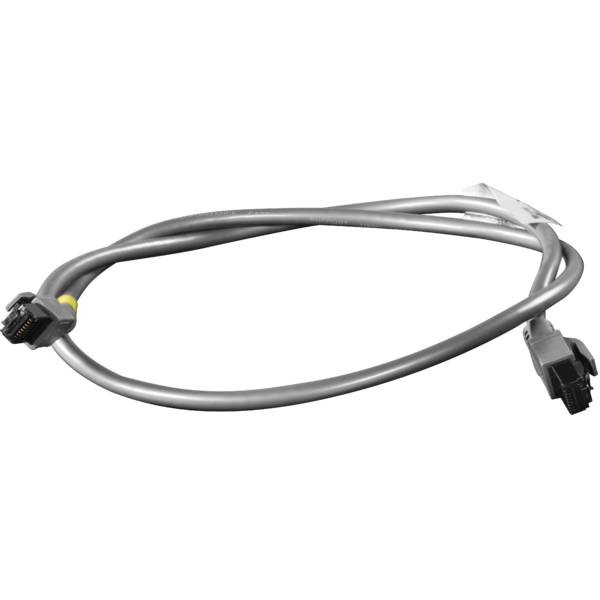

DXDCL01
DXDCL01
(optional)
Cavo dati per led display DELTAX series assemb. con RJ45, L.140 cm

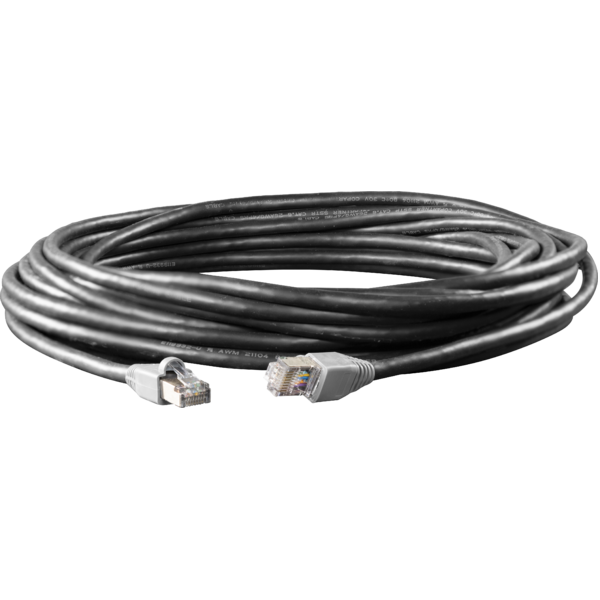

DXDCL10
DXDCL10
(optional)
Cavo dati per led display DELTAX series assemb. con RJ45, L.10 m
OXACL01
OXACL01
(optional)
Cavo di alimentazione per led display series, L.140 cm

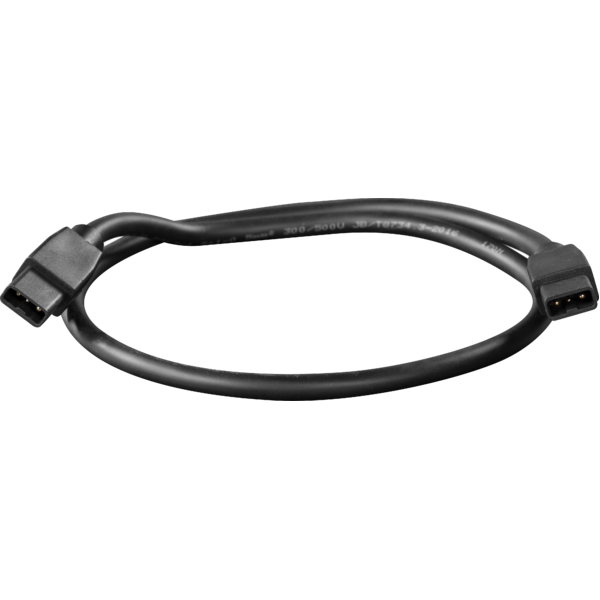

DXACBK
DXACBK
(optional)
Cavo di backup di corrente per schermi a led serie DELTAX

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheet Deltax48t_A4_DATASHEET_(EN).pdf 2MB
Letter datasheet Deltax48t_DELTAPIX_SERIES_BROCHURE.pdf 9MB

User manual

DMX chart & personalities

File name File size Download
VectorWorks PROLIGHTS_VIDEO_VECTORWORKS_23_LIBRARY.vwx 7MB
VectorWorks PROLIGHTS_VIDEO_VECTORWORKS_18_LIBRARY.vwx 11MB

Photometrics

File name File size Download

CAD symbols & drawings

File name File size Download
2D Deltax48t_2D.dwg 8MB
Technical drawing Deltax48t_TECHNICAL_DRAWING.pdf 515KB

Tech docs

File name File size Download

Software

File name File size Download
Software HADZ191913-C - 3840Hz 0KB
Software AUR2C0595B - 3840Hz 0KB

Firmware

Update Tool: {Upbox}
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
4.6.6.0 STABLE 20/06/2022 Definitive Stable Version for batch AUR2C0595B (A5S PLUS)...not for batch HADZ191913-C (A5S).
4.6.1.0 STABLE 14/10/2020 Definitive Stable Version for batch HADZ191913-C (A5S).
Update Tool: {Upbox}
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
4.6.6.0 STABLE 20/06/2022 Definitive Stable Version for batch AUR2C0595B (A5S PLUS)...not for batch HADZ191913-C (A5S).
4.6.1.0 STABLE 14/10/2020 Definitive Stable Version for batch HADZ191913-C (A5S).
