LUMIPIXXB050
PROLIGHTS


LumiPix XB050

ORDER CODE: LUMIPIXXB050

Proiettore lineare LED IP65, RGB + WW, con controllo pixel

LumiPix XB è una famiglia di apparecchi lineari IP65 ad alta potenza e alta qualità, progettati per soddisfare i requisiti dei professionisti del cinema, della TV e della messa in scena.
Le unità sono disponibili in 100 cm (18 pixel) e 50 cm (9 pixel) e progettate attorno a una sorgente LED RGB + Warm White da 20 W, offrendo un angolo del fascio di 10°, ma mantenendo una miscelazione dei colori uniforme, un CRI elevato e TM30 e calibrazione fino al pixel.
LumiPix XB può essere completato da un'ampia gamma di modellatori di fascio come lenti opzionali, filtri olografici, eggcrates e barndoor, performanti con estrema precisione per l'applicazione desiderata. Il design dell'housing è stato concepito per consentire un rapido montaggio e dispiegamento dell'accessorio ottico attraverso un sistema di bloccaggio rapido.
Queste unità sono state progettate per offrire un'ampia scelta di controlli come DMX/RDM, Ethernet e Wireless DMX (CRMX e W-DMX), condividendo le stesse impostazioni utente e funzionalità software avanzate di tutti i dispositivi calibrati Spektra.

Caratteristiche principali:

  • Apparecchio lineare a LED IP65, controllato a pixel, disponibile in 18 pixel e 9 pixel
  • Sorgente led RGB+WW da 20W, con CRI elevato (>90), controllo colore e generatore di effetti avanzati
  • Controllo DMX/RDM, Ethernet e DMX wireless (CRMX + W-DMX)

PHOTO GALLERY

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 9x20W RGB + Bianco Caldo LED
  • Flusso luminoso: 3'889 @full
  • Lux: 11'687lx @3 m
  • Lux: 4'207lx @5 m
  • CRI: >94 @3'200 K ; >96 @5'600 K
  • R9: >91 @3'200 K ; >90 @5600 K
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: 10°
  • Angolo di campo: 18°
  • Tipo lente: different optics available
  • Ottiche aggiuntive: several filters available
SISTEMA COLORE
  • Miscelazione del colore: RGB + Warm White
  • CCT: controllo CCT, correzione +/- green, emulazione tungsten
  • Preset bianchi: 2.800 K - 10.000K con risoluzione 28 K
  • Ruota colori: ruota colori virtuale con macro
EFFETTI DINAMICI
  • Risoluzione di controllo: 16-bit dimmer, colori
  • Pixel pattern: macro pixel pre impostate con effetti cinema
  • Caratteristiche speciali: canale crossfade lineare per fade da qualsiasi white macro ad un qualsiasi colore; CTO virtuale sui colori
CORPO
  • Corpo: corpo in alluminio
  • Colore: nero
CONTROLLO
  • Protocolli: DMX512, RDM, ArtNet, sACN, CRMX
  • Pixel control: 9 controllo pixel2pixel
  • Controllo Wireless: integrato, LumenRadio Timo Fx DMX/RDM compatibile sia con CRMX (Lumen Radio) che con W-DMX (Wireless DMX)
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Batteria display: batteria tampone autoricaricabile
  • Temperatura d'esercizio: -20° ~ +45°
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 40.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 150W
  • Output (a 230V): 13
  • Fattore di potenza: >0,94
  • Corrente di spunto: 110VAC/19.0A, 230VAC/45.5A
CARATTERISTICHE FISICHE
  • Grado IP: 65 per installazioni esterne temporanee (*)
  • Raffreddamento: attivo, funzionamento silenzioso
  • Sospensione e fissaggio: hanging bracket for floor stand. Also can fit the fast quick lock Omega bracket
  • Connessione di segnale: Seetronic XLR 5p IN/OUT
  • Connessione dati: Seetronic Ethernet IP in/out connectors
  • Connessione di alimentazione: Seetronic powerCON TRUE IP65 IN/OUT
  • Dimensioni (LxAxP): 515x185x150mm / 20.28''x7.28''x5.91''
  • Peso: 3,8kg / 8.38lbs
(*)
  • NOTA: Adatto per un uso permanente all'esterno, a condizione che vengano eseguiti cicli di installazione e manutenzione da parte di tecnici qualificati.
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM, cTUVus, FCC
BOX CONTENT

Varianti

Accessori e prodotti correlati

FCLLUMIPIXXB
FCLLUMIPIXXB
(optional)
Flight case per contenere 4 pcs LUMIPIXXB100 oppure 8 pcs LUMIPIXXB050
LPXB050BD
LPXB050BD
(optional)
Aletta per la regolazione del fascio di luce per LUMIPIXXB050

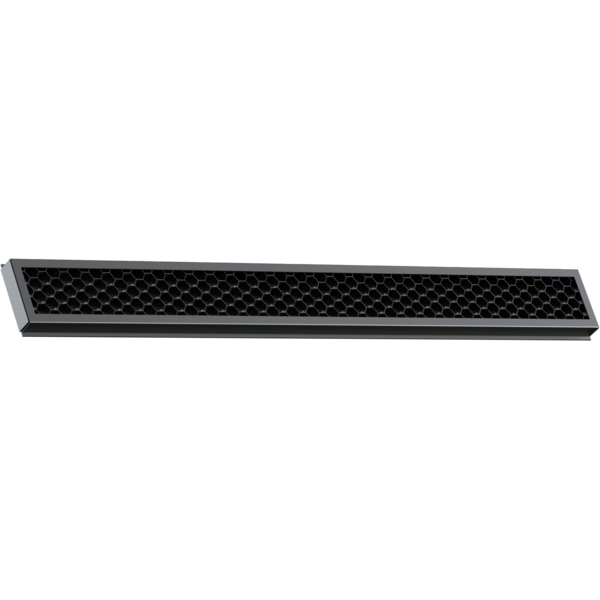

LPXB050EC60
LPXB050EC60
(optional)
Egg crate a 60° per LUMIPIXXB050
LPXB050FILT20
LPXB050FILT20
(optional)
Diffusore di luce per LUMIPIXXB050, 20°

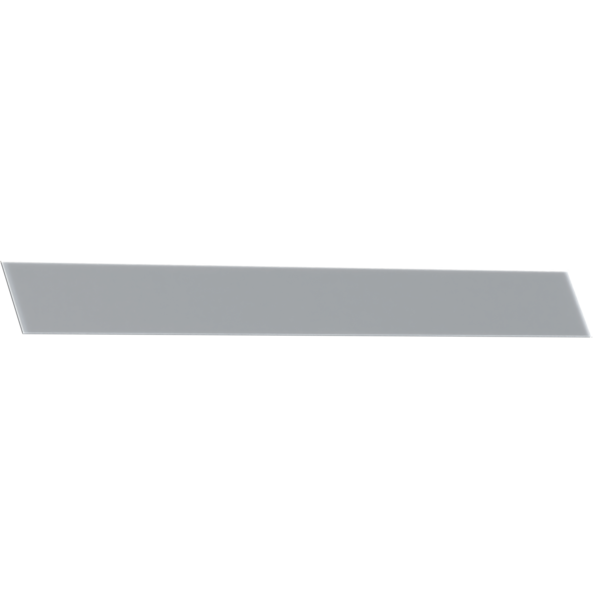

LPXB050FILT40
LPXB050FILT40
(optional)
Diffusore di luce per LUMIPIXXB050, 40°
LPXB050FILT60
LPXB050FILT60
(optional)
Diffusore di luce per LUMIPIXXB050, 60°
OS27
OS27
(included)
Aggancio rapido omega, foro M10
C6002B
C6002B
(optional)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black
LRLUNA
LRLUNA
(optional)
Ricetrasmettitore DMX Single Universe con Bluetooth
TOUR53415L03
TOUR53415L03
(optional)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
958225L03
958225L03
(optional)
Cavo TH07 3x2.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m
9513FXWL03
9513FXWL03
(optional)
Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m
9533FXWL03
9533FXWL03
(optional)
Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m
RSR0630B
RSR0630B
(optional)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
<b>Upbox</b> 1
Upbox 1
(optional)
Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
UPBOXPRO
UPBOXPRO
(optional)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

DMX chart & personalities

LUMIPIXXB050 Firmware rev. 1.1.00.0
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
lumipix xb050.dfixDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
LUMIPIXXB050 Firmware rev. 1.0.01.0002
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Tech docs

File name File size Download

Software

File name File size Download

Firmware

Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional UploaderE' possibile utilizzare la seguente guida
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.00.0 STABLE 23/05/2023 First stable release.

New functions:
  • Spektra Calibration: new modes available
    • ON: CCT and colors are fully calibrated, working in the common color space definition set by Spektra. This means that output of multiple fixtures will match with no visible differences. Color Saturation is slightly reduced.
    • PURE COLORS: CCT is calibrated, giving perfect white matching across multiple fixtures, but primary and secondary colors are calibrated to their native color space which allows maximum color saturation. The closer you move towards white, the more closely multiple fixtures will match each other's output. The further you move away from white and the closer you move towards saturated color, the less closely multiple fixtures will match each other's output.
    • OFF: CCT doesn't guarantee High CRI Values and color output of one fixture may or may not closely match that of other fixtures.

  • Added Dimmer Speed Off
Improvements:
  • Improved Tungsten Emulation.
  • Improved accuracy of CCT parameters.
  • Added High Res@low Dimmer Curve in RDM
  • Adjusted RDM parameters to fit new functions and new naming.
  • Adjusted Control Channel to fit new functions as follows.
    • Dimmer Speed Off (Control channel values 176 - 177 )
    • Spektra Calibration On (Control channel values 26 - 27 )
    • Spektra Calibration Pure Colors  (Control channel values 28 - 29)
    • Spektra Calibration Off (Control channel values 174 - 175)
Fixed bugs:
  • Interruption of the light while entering in Emergency mode.
  • Jump prediction does not work when Tungsten Emulation is active.
  • The fixture does not keep the last Gel of the category in the output on Reserved Range.
  • Random flash when changing Spektra Calibration mode.
  • If DMX-WDMX is switched without the fixture being connected to the wireless station, device does not enter DMX Fault mode but always switches off the light source.
  • The Stand Alone-Data Signal transition is not instantaneous.
  • If the fixture is connected via DMX and the menu/Connect/address 'WDMX' is set, the display does not blink, alerting the user to the loss of the data signal.
  • Update screen not shown when performing a firmware update.
  • Presence of flickering when changing CCT via Control Mode Selector.
  • Presence of flickering when changing HSI via Control Mode Selector.
  • In Extended RGB, there are not jump prediction on Red/Green/Blue Channels.
  • In Tour FX Effect 17 one pixel does not work correctly.
  • Process effect in Cine FX is slower than expected.
  • In Extended HSI, when you switch Saturation from 0 to 255 dmx value, the fixture sometimes fades and sometimes jumps.
  • If you set HSI in Control Mode Selector, when you switch Saturation from 0 to 255 dmx value, the fixture sometimes fades and sometimes jumps.
  • Whichever effect is set to Tour FX Sel, if the dimmer encoder (master) is moved, Tour Fade will engage itself.
  • Whichever effect is set to Cine FX, if you move the Dimmer encoder to increase/decrease the dmx values, the effect doesn't work properly.
  • Sometimes when switching from Extended RGBW to EXT RGB or EXT CMY or EXT HSI via Control Channel, the fixture produces long fades from one mode to another.
  • If the fixture is in Extended HSI and Dmx Fault Emergency and Dimmer@0 dmx value is set, when the data signal is removed it will produce a red flash during the Data Signal-DMX Fault Emergency transition.
  • Crossfade from Color to Pixel Engine not working correctly while using ArtNet in Unicast mode.
Rev. 1.0
