OmegaPix 26BE

ORDER CODE: OMEGAX26BE

Schermo LED indoor con passo da 2,6 mm

OmegaPix 26BE è un rivoluzionario schermo LED indoor con passo 2,6 mm, progettato per offrire avanzate caratteristiche meccaniche, configurazioni più creative e immagini video potenziate.

Caratteristiche meccaniche / assemblaggio

Configurazioni curve sia concave che convesse grazie a piastre di montaggio (0-10 concave, 0-5 convesse)
Angoli a 90° senza interruzioni grazie a cabinet con taglio a 45° (Versione Destra e Sinistra disponibile)
Sostituzione magnetica del modulo LED per assistenza immediata
Scalabile, progettato per un rapido accesso di manutenzione
Sostituzione a caldo del pannello posteriore per sostituire alimentazione ed elettronica
Magneti di montaggio assistito per installazione rapida con una singola persona
Accessori di installazione a terra disponibili
Protezione angolare per un trasporto sicuro nel case
Velcro sui bordi per eliminare spazi vuoti
Fly bar disponibili sia per sospensione che per applicazioni da terra

Componenti / funzioni elettroniche:

Componenti di alta qualità
Modulo con memoria per memorizzare database di calibrazione
Sostituzione front e retro del modulo LED
Maschera nera per contrasto e affidabilità superiore
18 bit+ greyscale (4 volte più alta della media sul mercato)
Rotazione abilitata
Nuova receiving card Novastar A8
IP powerCon in/out
IP dataCon in/out
Certificazioni CE, EMC, UL

Qualità immagine:

Nuova receiving card Novastar A8
18 bit+ greyscale (4 volte più alta della media sul mercato). Migliora realmente la scala di grigi, mostrando immagini più raffinate e più espressive
Tecnologia Clearview regolando la texture, forma e contrasto dell'immagine in aree diverse per migliorare ulteriormente i dettagli dell'immagine
Correzione Smart Gamma: è automaticamente applicata in base alla luminosità ottenendo una migliore resa in scala di grigi e fornendo immagini più chiare
Rotazione abilitata: rotazione dei pannelli riconosciuti dal software @ 360°
RCFGX Restore, copia del firmware, mappatura MCTRLR5 completamente supportato

Caratteristiche principali:

Schermo LED indoor con passo da 2,6 mm
Angoli a 90° senza interruzioni
Configurazione curva, sia concava che convessa
Fly bar per sospensione e montaggio da terra
Nuova A8 Novastar con 18bit+, Clearview e rotazione dell'imagine

CONFIGURATOR

PHOTO GALLERY

Specifiche tecniche

VIDEO

Tipo di chip driver: MBI 5253
Sorgente LED: SMD 2121 full black
Pixel pitch: 2.6mm / 0.1''
Risoluzione pannello: 192x192pixels
Risoluzione modulo: 96x96pixels
Flusso luminoso: 1.000nit
Contrasto: 3.000:1
Grayscale: 18 bit
Frequenza di aggiornamento ≥: 2.760Hz
Drive Mode: 1/32 scan, constan current
Angolo di visione verticale: 120°
Angolo di visione orizzontale: 140°
Densità LED: 147.456LED/sqm
Dead Pixel Ratio: <0,002
Vita media LED: 100.000

ALIMENTAZIONE

Power input/through: IPKON Seetronic IN/OUT
Alimentazione: AC 110/230 V 50/60 Hz
Assorbimento MAX per pannello: 160W
Assorbimento medio per pannello: 53W
Assorbimento MAX al metro quadro: 640W
Assorbimento medio al metro quadro: 160W
Assorbimento in standby (pannello): 20W
Max rated current/panel:: AC 220 V / 0,55 A
Temperatura di esercizio: -10°C/+45°C
Umidità di esercizio: 10~80 RH%

CONTROLLO

Tipo di receiving card: A8S-N
Altri tipi di controllo: rotation, 22bit+, mapping, firmware copy, RCFGX restore, calibration restore
Protocollo di controllo: Novastar
Ingresso di segnale: IP data Seetronic IN
Uscita di segnale: IP data Seetronic OUT

MECCANICA

Altre specifiche: curve configurations, climbable, rear panel swapping, corner protection for transport, velcro strips for gapless mounting
Moduli magnetici: available
Dimensioni modulo (LxA): 250x250mm / 9.84''x9.84''
Dimensioni pannello (LxAxP): 500×500×90.6mm / 19.69''
Sistema di sospensione verticale: attraverso supporto con gancio aliscaf
Dissipazione: privo di ventole e struttura disegnata per una dissipazione a convezione naturale
Connessione: sistema fast-lock di connessione seamless
Curvabilità: concave 2°, 5°, 10° - convex 2°, 5°
Struttura: telaio in alluminio pressofuso
Colore: nero
Grado IP: IP30 (front and rear)
Peso a pannello: 9kg / 19.84lbs
Peso al metro quadro: 36kg / 79.37lbs
Pannelli collegabili verticalmente ≤: 20
Standard di conformità: CE, EMC, UL

VIDEOS

Accessori e prodotti correlati

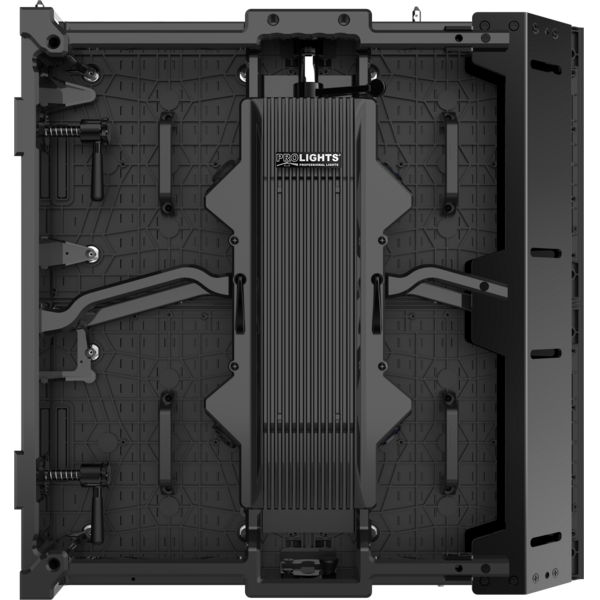

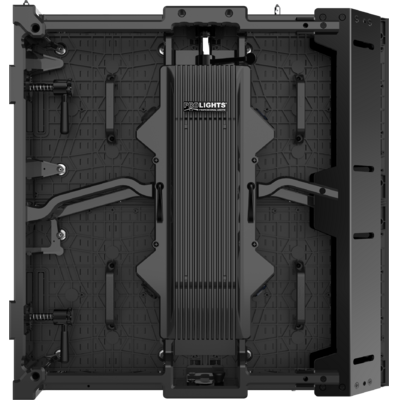

OMEGAX26C45RBE

(Facoltativo)

Modulo LED ind 45° R, SMD2121 BF, p2,6mm, 50x50cm, 192x192pix, 1.000 nit, 9 kg

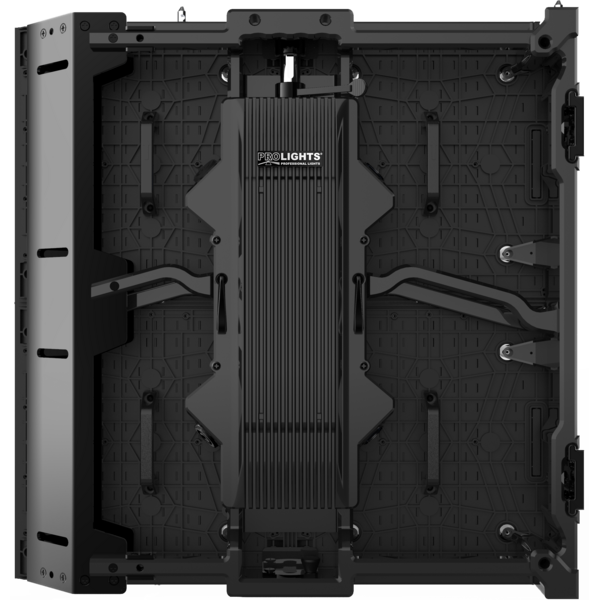

OMEGAX26C45LBE

(Facoltativo)

Modulo LED ind 45° L, SMD2121 BF, p2,6mm, 50x50cm, 192x192pix, 1.000 nit, 9 kg

OXFCM8026

(Facoltativo)

Flightcase per 8 moduli LED-display OMEGAX26B-39B, 1.200x600x806 mm

OXDCL01

(Facoltativo)

Cavo dati per led display OMEGAX series assemb. con RJ45, L.1 m

OXACL01

(Facoltativo)

Cavo di alimentazione per led display series, L.140 cm

OXHGB01

(Facoltativo)

Fly bar e GroundBar per sistemi OMEGAX26B e OMEGAX39T, 1 colonna

OXHGB02

(Facoltativo)

Fly bar e GroundBar per sistemi OMEGAX26B e OMEGAX39T, 2 colonna

OXBS21PLUS

(Facoltativo)

Supporto posteriore verticale largo 2 in 1

OXBS41PLUS

(Facoltativo)

Supporto posteriore verticale largo 4 in 1

OXBS21

(Facoltativo)

Supporto posteriore verticale stretto 2 in 1

OXBS41

(Facoltativo)

Supporto posteriore verticale stretto 4 in 1

OXBSC

(Facoltativo)

Connettore supporto posteriore

OXCJ88

(Facoltativo)

Piastra angolare concava per cabinet, 2°

OXCJ85

(Facoltativo)

Piastra angolare concava per cabinet, 5°

OXCJ80

(Facoltativo)

Piastra angolare concava per cabinet, 10°

OXCJ92

(Facoltativo)

Piastra angolare convessa per cabinet, 2°

OXCJ95

(Facoltativo)

Piastra angolare convessa per cabinet, 5°

OXCJB

(Facoltativo)

Supporto posteriore orizzontale per ground system per ledwall OMEGAPIX

OXFCIS100

(Facoltativo)

Flightcase per strutture rigging/ground-stack per tutti LEDScreen series, 100cm

OXFCIS200

(Facoltativo)

Flightcase per strutture rigging/ground-stack per tutti LEDScreenseries, 200cm

OXFCSP

(Facoltativo)

Flightcase per parti di ricambio per moduli LED-display OMEGAX-DELTAX series

NOVAMCTRLR5

(Facoltativo)

Processore Video sender, res. 3840x1080, 8xRJ45, 4.6 kg

FMTOOL

(Facoltativo)

Strumento per la manutenzione frontale dello schermo OMEGAX-DELTAX LED (INDOOR)

MRTOOL

(Facoltativo)

Strumento per la sostituzione delle maschere frontali per OMEGA26B e OMEGAX26BE

OXXJ

(Facoltativo)

Giunto metallico per unire 4 cabinet di OMEGAX o SIGMAX, foro M10

DOWNLOAD

Data sheet & specs

	File name	File size	Download
	Omegax26be_OMEGAPIX_SERIES_BROCHURE.pdf	12MB
	Omegax26be_A4_DATASHEET_(EN).pdf	2MB
	Omegax26be_A4_DATASHEET_(IT).pdf	1MB

User manual

	File name	File size	Download
	GENERAL_SAFETY_INFORMATION.pdf	12MB
	Omegax26be_Led_screen_connector_compatibi.pdf	765KB
	Omegax26be_Led_Screen_User_Manual_EN.pdf	3MB

DMX chart & personalities

	File name	File size	Download

Photometrics

	File name	File size	Download

CAD symbols & drawings

	File name	File size	Download
	Omegax26be_CAD_2D.dwg	925KB
	Omegax26be_TECHNICAL_DRAWING.pdf	300KB
	PROLIGHTS_VIDEO_VECTORWORKS_23_LIBRARY.vwx	7MB
	PROLIGHTS_VIDEO_VECTORWORKS_18_LIBRARY.vwx	11MB

Tech docs

	File name	File size	Download

Software

	File name	File size	Download
	HADZ190339 - 2760 Hz.zip	10KB
	HADZ191913A - 2760Hz.zip	10KB
	AUR2C2642 - 2760Hz	142KB

Firmware

Revisione	Data Rilascio	Firmware changelog
Update Tool: {Upbox}
Check hardware changelog before downloading firmware
4.7.0.64 STABLE	05/11/2022	Firmware version for batch AUR2C2642 and above (A8S-N)...not for all previous batches HADZ191913A and HADZ190339 (A8S).
4.7.0.85 STABLE	02/11/2022	Definitive Stable Version for batch A8S when used on batch AUR2C2642 and above.
4.5.0.56 STABLE	01/02/2017	Definitive Stable Version.
