OMEGAX39C45LB

ORDER CODE: OMEGAX39C45LB

Schermo LED rental per uso indoor con passo pixel di 3,9 mm angolato a sinistra

Angolo a 90° senza giunzioni grazie a cabinet con taglio a 45°.

Caratteristiche principali:

Possibilità di configurazioni curve sia concave che convesse grazie a piastre:
• 0-10° concave (10° - 5° - 2°)
• 0-5° convex (5° - 2°)

PHOTO GALLERY

Specifiche tecniche

VIDEO

Tipo di chip driver: MBI 5124
Sorgente LED: SMD 2121 full black
Pixel pitch: 3.9mm / 0.15''
Risoluzione pannello: 128x128pixels
Risoluzione modulo: 64x64pixels
Flusso luminoso: 1.000nit
Contrasto: 3.000:1
Grayscale: 18 bit
Frequenza di aggiornamento ≥: 1.920Hz
Drive Mode: 1/16 scan, constan current
Angolo di visione verticale: 120°
Angolo di visione orizzontale: 140°
Densità LED: 65.536LED/sqm
Dead Pixel Ratio: <0.002
Vita media LED: 100.000

ALIMENTAZIONE

Power input/through: Seetronic TRUE powerCON
Alimentazione: AC 110/230 V 50/60 Hz
Assorbimento MAX per pannello: 120W
Assorbimento medio per pannello: 40W
Assorbimento MAX al metro quadro: 480W
Assorbimento medio al metro quadro: 160W
Assorbimento in standby (pannello): 20W
Max rated current/panel:: AC 220 V / 0,55 A
Temperatura di esercizio: -10°C / +45°C
Umidità di esercizio: 10~80 RH%

CONTROLLO

Tipo di receiving card: A8S
Altri tipi di controllo: rotation, 18bit+, clearview, mapping, firmware copy, RCFGX restore, calibration restore
Protocollo di controllo: Novastar
Ingresso di segnale: RJ45 Seetronic waterproof
Uscita di segnale: RJ45 Seetronic waterproof

MECCANICA

Moduli magnetici: available
Altre specifiche: curve configurations, climbable, rear panel swapping, corner protection for transport, velcro strips for gapless mounting
Dimensioni modulo (LxA): 250x250mm / 9.84''x9.84''
Dimensioni pannello (LxAxP): 500×500×90.6mm / 19.69''
Sistema di sospensione verticale: attraverso supporto con gancio aliscaf
Dissipazione: privo di ventole e struttura disegnata per una dissipazione a convezione naturale
Connessione: sistema fast-lock di connessione seamless
Curvabilità: concave 2°, 5°, 10° - convex 2°, 5°
Struttura: telaio in alluminio pressofuso
Colore: nero
Grado IP: IP30 (front and rear)
Peso a pannello: 9kg / 19.84lbs
Peso al metro quadro: 36kg / 79.37lbs
Pannelli collegabili verticalmente ≤: 20
Standard di conformità: CE, EMC, UL

Accessori e prodotti correlati

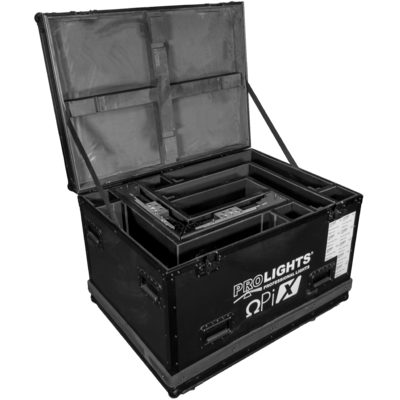

OXFCM80C45

(Facoltativo)

Flightcase per 8 moduli corner 45° LED-display OMEGAPIX series

OXDCL01

(Facoltativo)

Cavo dati per led display OMEGAX series assemb. con RJ45, L.1 m

OXACL01

(Facoltativo)

Cavo di alimentazione per led display series, L.140 cm

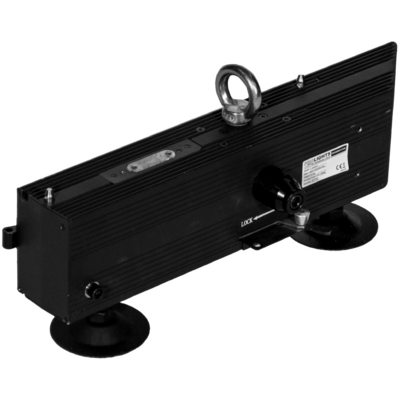

OXHGB01C45L

(Facoltativo)

Barra hanging / ground 45° sinistra

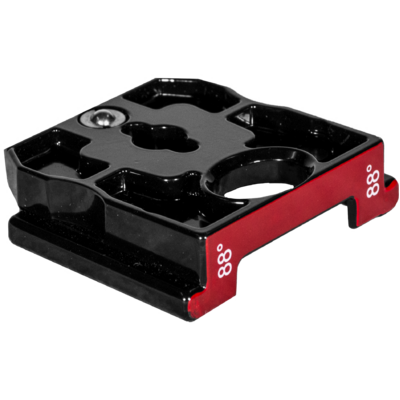

OXCJ88

(Facoltativo)

Piastra angolare concava per cabinet, 2°

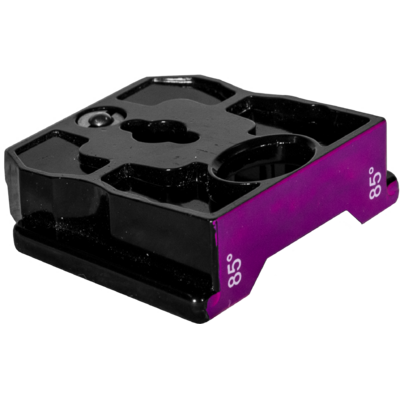

OXCJ85

(Facoltativo)

Piastra angolare concava per cabinet, 5°

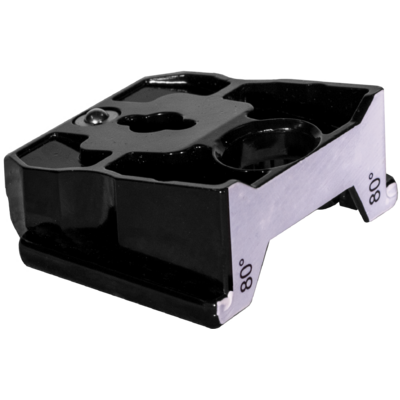

OXCJ80

(Facoltativo)

Piastra angolare concava per cabinet, 10°

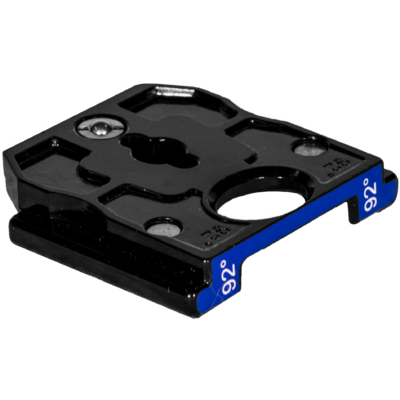

OXCJ92

(Facoltativo)

Piastra angolare convessa per cabinet, 2°

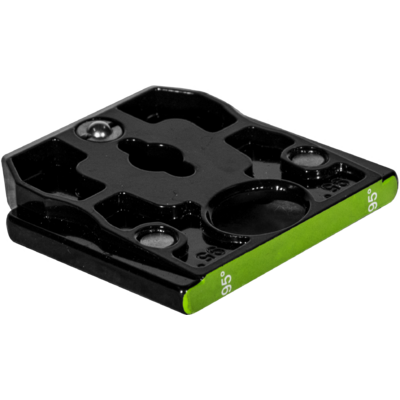

OXCJ95

(Facoltativo)

Piastra angolare convessa per cabinet, 5°

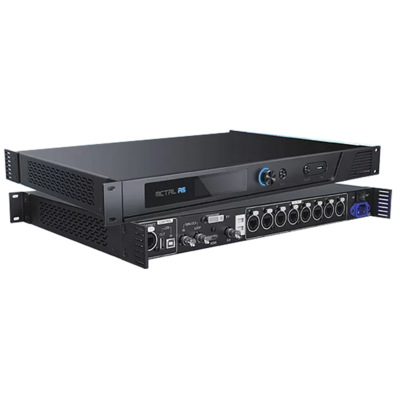

NOVAMCTRLR5

(Facoltativo)

Processore Video sender, res. 3840x1080, 8xRJ45, 4.6 kg

FMTOOL

(Facoltativo)

Strumento per la manutenzione frontale dello schermo OMEGAX-DELTAX LED (INDOOR)

OXXJ

(Facoltativo)

Giunto metallico per unire 4 cabinet di OMEGAX o SIGMAX, foro M10

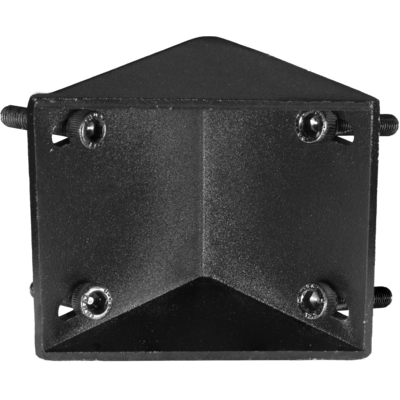

OXC45MP

(Facoltativo)

Piastra di montaggio per cabinet a 45°

DOWNLOAD

Data sheet & specs

	File name	File size	Download

User manual

	File name	File size	Download

DMX chart & personalities

	File name	File size	Download

Photometrics

	File name	File size	Download

CAD symbols & drawings

	File name	File size	Download

Tech docs

	File name	File size	Download

Software

	File name	File size	Download

Firmware

Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:

Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida
