ECLFS

EclProfile FS

Order Code: ECLFSBK

Source
91x3W RGB + lime LED
IP rating
 IP20
Weight
7,3kg / 16.09lbs

Key Features

  • LED ellissoidale RGB + Lime con HD Dimming e una vasta gamma di colori
  • Ottica ad alta definizione per una messa a fuoco nitida e proiezione di gobo
  • Compatibile con gli accessori standard del settore

EclProfile FS è un sagomatore a LED full colour progettato per consentire la riproduzione di una vasta gamma di colori pastello, bianchi o colori saturi, sia con che senza gobos. La sorgente LED RGB + Lime dell' EclProfile FS è stata appositamente pensata per garantire un ampio spettro e un'alta luminosità in qualunque tipo di ambiente.

Read less
EclProfile FS è un sagomatore a LED full colour progettato per consentire la riproduzione di una vasta gamma di colori pastello, bianchi o colori saturi, sia con che senza gobos. La sorgente LED RGB +...

Photo Gallery

ECLFSBK
ECLFSBK
ECLFSBK
ECLFSBK

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 91x3W RGB + lime LED
  • CCT: @full 5.000
  • Flusso luminoso: (5°) TBD; (10°) TBD; (14°) 4'619 lm; (19°) 5'133 lm; (26°) 6'100 lm; (36°) 5'970 lm; (50°) 5'596 lm; (70°) TBD @Full
  • Lux: (5°) TBD; (10°) TBD; (14°) 4'321 lx; (19°) 2'567 lx; (26°) 1'711 lx; (36°) 873 lx; (50°) 462 lx; (70°) TBDlx @5 m full
  • CRI: 86 @3.200 K; 85 @5.600 K
  • TLCI: 82 @5.600 K
  • TM30 Rf: 84 @3.200 K
  • TM30 Rg: 109 @3.200 K
  • Durata media sorgente: > 50.000 h
OTTICA
  • Tipo lente: gruppo ottico composto da lente in vetro HQ
  • Ottiche aggiuntive: optional 5° / 10° / 14° / 19° / 26° / 36° / 50° / 70° / zoom 15°-30° / zoom 25°-50
  • Focus: manuale
SISTEMA COLORE
  • Miscelazione del colore: RGB + lime / full colour
  • CCT: controllo CCT tramite canale DMX indipendente
  • Preset bianchi: 2.700 K ~ 10.000K
  • Ruota colori: ruota colori virtuale con macro
  • Macros: pixel macro con controllo di velocità e intensità incorporate
EFFETTI DINAMICI
  • Dimensioni gobos: B, outer: 86 mm - image: 64,5 mm - thickness: 1,1 mm
  • Modalità statico: riproduzione statica di un colore
  • Modalità manuale: regolazione manuale di un colore
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
  • Caratteristiche speciali: different presets for fan mode and output management
  • Altro: automatic software colour balance when fixture warms up - linear crossfade from a white to any color and virtual CTO app
CORPO
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero
CONTROLLO
  • Protocolli: DMX512, RDM
  • Canali DMX: 1 / 2 / 3RGB / 4RGBL / 5RGBL / 3 / 4 / 5 / 8 / 13 ch - Tungsten / 3.200 K / 5.400 K / 6.500 Kchannel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX2 (interfaccia USB-DMX non inclusa)
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Strobo / shutter: 1 - 25 Hz, elettronico
  • Batteria display: batteria tampone autoricaricabile
  • Temperatura d'esercizio: -20° ~ +45° Ta
  • Controllo LED: funzionamento senza sfarfallio
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 220W
  • Standby power: 5 W
  • Output (a 230V): 10 unità connesse in serie
  • Fattore di potenza: > 0,95
CARATTERISTICHE FISICHE
  • Grado IP: IP20
  • Raffreddamento: ventilazione silenziosa
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
  • Connessione di alimentazione: Neutrik powerCON TRUE1 IN/OUT connectors
  • Dimensioni (LxAxP): 265x259x540mm / 10.43''x10.2''x21.26''
  • Peso: 7,3kg / 16.09lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, UKCA, RCM, cTUVus, FCC
BOX CONTENT
  • 1 x ECLFS
  • 1 x 1,5 meters 3G1,5mmq power cable (BARE END - NEUTRIK POWERCON TRUE1 IP65 power connector)
  • User Manual

Accessori e prodotti correlati

Opzionale FCLECLPR

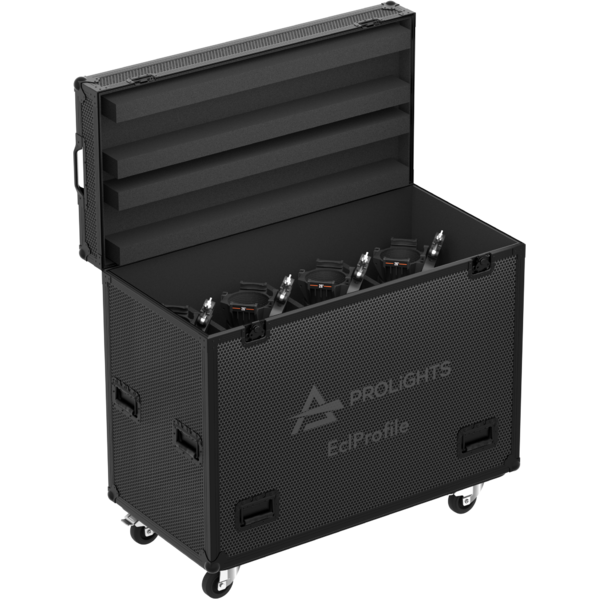

Flightcase per contenere 8 proiettori ECLFS/FW/CTPLUS con ottiche 19°,26,36°,50°

Order Code: FCLECLPR

Opzionale C6040B

Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero

Order Code: C6040B

Opzionale C6002B

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

Order Code: C6002B

Opzionale RSR0630B

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

Order Code: RSR0630B

Opzionale 9533FXWL03

Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m

Order Code: 9533FXWL03

Opzionale 9513FXWL03

Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m

Order Code: 9513FXWL03

Opzionale 958225L03

Cavo TH07 3x2.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m

Order Code: 958225L03

Opzionale TOUR53415L03

Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m

Order Code: TOUR53415L03

Opzionale FCLECLPRLZ

Flightcase per contenere 8 lenti zoom ECLPRLZ

Order Code: FCLECLPRLZ

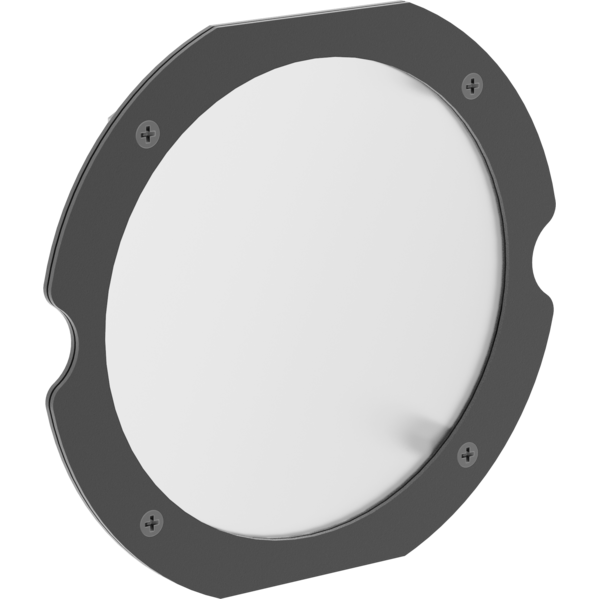

Opzionale <b>EclProfile</b> Smooth filter

Filtro smooth/omogeneizzatore con telaio in alluminio e magneti per EclProfile

Order Code: ECLPRSMOOTHF1

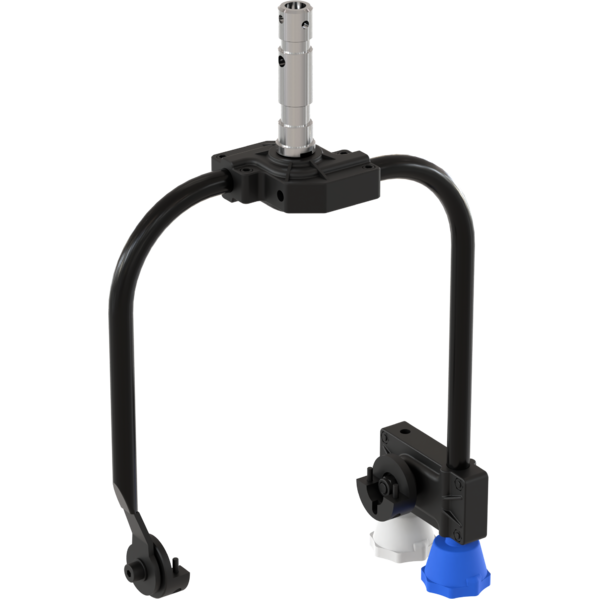

Opzionale <b>EclProfile</b> Pole Operated Yoke

Staffa pole operated per proiettori ECL Profile

Order Code: ECLPRPOYO

Opzionale ECLLB05BK

Ottica 5° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero

Order Code: ECLLB05BK

Opzionale ECLPRL05BK

Ottica 5° PRL per proiettoriEcl Profile, housing nero

Order Code: ECLPRL05BK

Opzionale ECLPRL10BK

Ottica 10° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL10BK

Opzionale ECLPRL14BK

Ottica 14° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL14BK

Opzionale ECLPRL19BK

Ottica 19° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL19BK

Opzionale ECLPRL26BK

Ottica 26° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL26BK

Opzionale ECLPRL36BK

Ottica 36° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL36BK

Opzionale ECLPRL50BK

Ottica 50° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL50BK

Opzionale ECLPRL70BK

Ottica 70° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL70BK

Opzionale <b>EclPrl</b> Zoom

Ottica Zoom 15°-30° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRLZ1530BK

Opzionale ECL LZ

Ottica per sagomatori ECLFC/HDL, telaio porta gelatina incluso, zoom 15°-30°

Order Code: ECLLZ1530

Opzionale ECL LZ

Ottica per sagomatori ECLFC/HDL, telaio porta gelatina incluso, zoom 25°-50°

Order Code: ECLLZ2550

Opzionale <b>EclPrl</b> Zoom

Ottica Zoom 25°-50° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRLZ2550BK

Opzionale ECLPRGH

Porta gobos per sagomatori ECL Profile, B size

Order Code: ECLPRGH

Opzionale ECLPRGHA

Porta gobos per sagomatori ECL Profile, A size

Order Code: ECLPRGHA

Opzionale ECLPRIRIS

Accessorio Iris per sagomatori Ecl Profile

Order Code: ECLPRIRIS

Opzionale ECLPRSEF1

Kit filtro soft edge e holder per proiettori ECL Profile

Order Code: ECLPRSEF1

Opzionale ECLLZLLKA

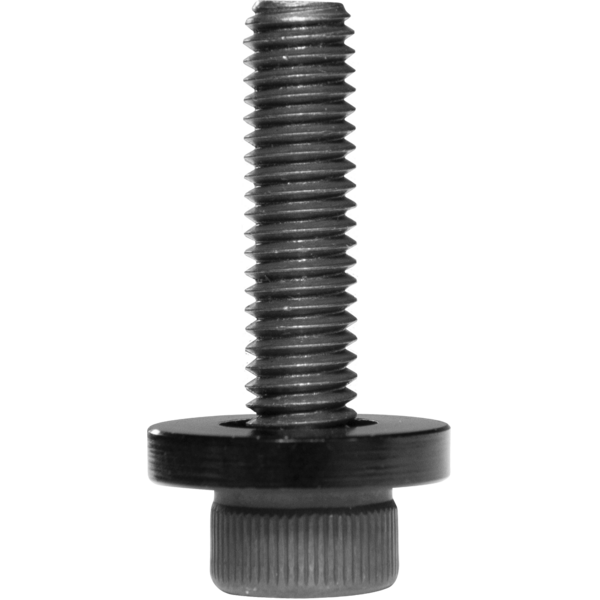

Vite a testa esagonale, per il montaggio di ECLLZ su ECLCTPLUS / IP, ECLFW / IP, ed ECLFS

Order Code: ECLLZLLKA

Opzionale SPGM10

Spigot 28mm per fixtures, perno M10

Order Code: SPGM10

Opzionale SPGM12

Spigot 28mm per fixtures, perno M12

Order Code: SPGM12

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetEclfs_A4_DATASHEET_(IT).pdf(04/05/2021)418KB
Letter datasheetEclfs_A4_DATASHEET_(EN).pdf(20/05/2025)451KB
Tender SpecificationEclfs_TENDER_SPECIFICATION.pdf(20/07/2021)4MB

User manual User manual

File name File size Download
User manualEclfs_USER_MANUAL.pdf(06/12/2024)3MB
User manualGENERAL_SAFETY_INFORMATION.pdf(02/12/2022)12MB
User manualEclfs_Guideline_for_mounting_ECLLZ.pdf(02/12/2020)968KB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartEclfs_DMX_CHARTS.pdf(16/02/2021)56KB

ECLFS Firmware rev. 2.0.04

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics Photometrics

File name File size Download
IESprolights_eclfs_prlz1530_ldt_ies files.zip(26/10/2022)42KB
IESprolights_eclfs_prlz2550_ldt_ies files.zip(26/10/2022)43KB
IESprolights_eclfsprl14_ies files.zip(14/10/2020)21KB
LDTprolights_eclfsprl14_ldt files.zip(14/10/2020)14KB
IESprolights_eclfsprl19_ies files.zip(14/10/2020)13KB
LDTprolights_eclfsprl19_ldt files.zip(14/10/2020)10KB
IESprolights_eclfsprl26_ies files.zip(14/10/2020)11KB
LDTprolights_eclfsprl26_ldt files.zip(14/10/2020)8KB
IESprolights_eclfsprl36_ies files.zip(14/10/2020)15KB
LDTprolights_eclfsprl36_ldt files.zip(14/10/2020)11KB
IESprolights_eclfsprl50_ies files.zip(14/10/2020)16KB
LDTprolights_eclfsprl50_ldt files.zip(14/10/2020)12KB
IESprolights_eclfsprl70_ies files.zip(09/07/2021)6KB
LDTprolights_eclfsprl70_ldt files.zip(09/07/2021)5KB
PhotometricsEclfs_PRL26_PHOTOMETRICS_REPORT.pdf(18/05/2020)2MB
PhotometricsEclfs_PRL50_PHOTOMETRICS_REPORT.pdf(18/05/2020)3MB
PhotometricsEclfs_PRL36_PHOTOMETRICS_REPORT.pdf(18/05/2020)3MB
PhotometricsEclfs_PRL19_PHOTOMETRICS_REPORT.pdf(18/05/2020)3MB
PhotometricsEclfs_PRL14_PHOTOMETRICS_REPORT.pdf(18/05/2020)3MB
PhotometricsEclfsbk_PRL70_PHOTOMETRICS_REPORT.pdf(09/07/2021)3MB
PhotometricsEclfswh_PRL70_PHOTOMETRICS_REPORT.pdf(09/07/2021)3MB
PhotometricsEclfsbk_PRLZ2550_PHOTOMETRICS_REPORT.pdf(26/10/2022)3MB
PhotometricsEclfsbk_PRLZ1530_PHOTOMETRICS_REPORT.pdf(26/10/2022)11MB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D revitECLFS_3D_REVIT.zip8MB
3D sketchupECLFS_3D_SKETCHUP.zip19MB
2D cad symbolsEclfs_CAD_2DSYMBOLS.dwg(23/04/2020)76KB
2DECLFS_2D.zip132MB
3DECLFS_3D.zip15MB
Technical drawingECLFS_TECHNICAL DRAWINGS.zip5MB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(13/05/2025)321MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB
VectorWorksVECTORWORKS_SYMBOLS.vwx(04/10/2021)1MB

Tech docs Tech docs

File name File size Download
Noise ReportEclfs_NOISE_REPORT.pdf(21/03/2024)1MB

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (download completo disponibile sul Customer Care - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Info aggiuntive:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento (UPBOXPRO, UPBOX1 e UPBOX2)
  • E' possibile aggiornare le schede di rete (tramite file .EHEX) grazie alla seguente guida con il software Professional Uploader.
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
2.0.04 STABLE 15/02/2021 New functions:
  • Added Theatre 20 CH  DMX mode.
