LumiPar 12IP

PAR LED IP65 compatto con 12x9W RGBW

LumiPar 12IP è un PAR LED compatto e flessibile realizzato per concerti e teatri o per l'illuminazione architettonica ed eventi outdoor. La scocca in alluminio pressofuso è progettata per renderlo un prodotto robusto, ed essendo privo di ventole assicura una totale silenziosità durante l'uso.

Caratteristiche principali:

Scocca in alluminio pressofuso IP65
PAR LED 12x9W RGBW / FC
Flicker free e privo di ventole
Telaio porta gelatina incluso

Vedi varianti

PHOTO GALLERY

Specifiche tecniche

SORGENTE LUMINOSA

Sorgente: 12x9W RGBW LEDs
Flusso luminoso: (25°) 3'900 lm - (45°) 6'700
Lux: (25°) 2'535lx @3 m full
Lux: (45°) 1'154lx @3 m full
Durata media sorgente: > 50.000 h

OTTICA

Angolo di proiezione: available in 25° or 45°
Angolo di campo: 36° or 60°

SISTEMA COLORE

Miscelazione del colore: RGBW / FC
Preset bianchi: 3.000 K ~ 10.000K
Ruota colori: ruota colori virtuale con macro
Macros: preset bianchi incorporati

EFFETTI DINAMICI

Modalità statico: riproduzione statica di un colore
Modalità manuale: regolazione manuale di un colore
Auto mode: programmi integrati con regolazione della velocità di esecuzione

CORPO

Corpo: corpo in alluminio pressofuso ad alta resistenza
Colore: nero

CONTROLLO

Protocolli: DMX512
Canali DMX: 4 / 6 / 11channel
Display: display touch black OLED
Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
Master/Slave: per il controllo di più unità collegate in catena

ELETTRONICA

Dimmer: 0 ~ 100% lineare, elettronico
Curve dimmer: 4 curve dimmer selezionabili
Strobo / shutter: 0 - 30 Hz, elettronico
Batteria display: batteria tampone autoricaricabile
Temperatura d'esercizio: -20° ~ +45°
Controllo LED: funzionamento senza sfarfallio
PWM selezionabile: 600 ~ 25.000 Hz

ALIMENTAZIONE

Alimentazione elettrica: 100-240V - 50/60Hz
Potenza massima assorbita: 110W
Potenza massima assorbita (a 120V): 110W
Output (a 230V): 33 unità connesse in serie
Output (a 120V): 18 unità connesse in serie

CARATTERISTICHE FISICHE

Grado IP: 65 per installazioni esterne temporanee, non fisse
Grado IK: 07
Raffreddamento: proiettore privo di ventole e struttura disegnata per una dissipazione a convezione naturale
Sospensione e fissaggio: doppia staffa per il fissaggio in sospensione e per il posizionamento del proiettore da terra
Connessione di segnale: Seetronic XLR 5p IN/OUT
Connessione di alimentazione: Seetronic powerCON TRUE IP65 IN/OUT
Dimensioni (LxAxP): 305x326x177mm / 12.01''x12.83''x6.97''
Peso: 6,2kg / 13.67lbs

CERTIFICAZIONI / APPROVAZIONI

certificazioni / Approvazioni: CE, UKCA, RCM

BOX CONTENT

1 x LUMIPAR12IP
1 x 1,5 meters 3G1,5mmq power cable (BARE END - SEETRONIC POWERCON TRUE1 IP65 power connector)
User Manual

Varianti

Code

Ottiche

LUMIPAR12IP20D

20°

LUMIPAR12IP45D

45°

Accessori e prodotti correlati

ARCLUMIL15D45

(Facoltativo)

Lente 15°, D.45mm

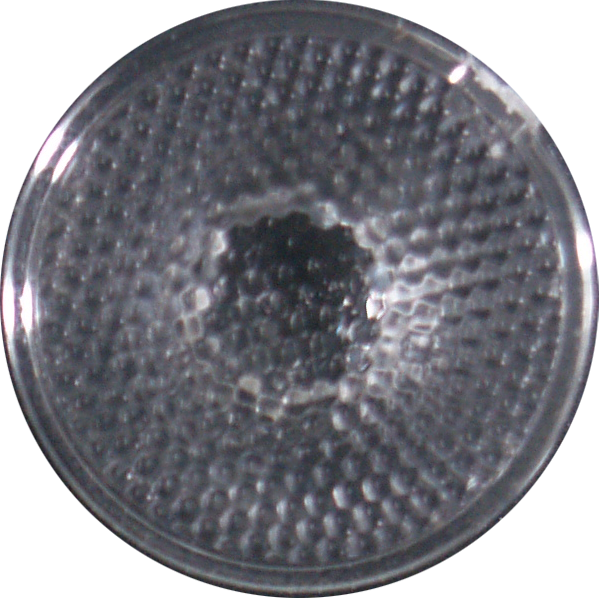

ARCLUMIL25D45

(Incluso)

Lente 25°, D.45mm

ARCLUMIL45D45

(Incluso)

Lente 45°, D.45mm

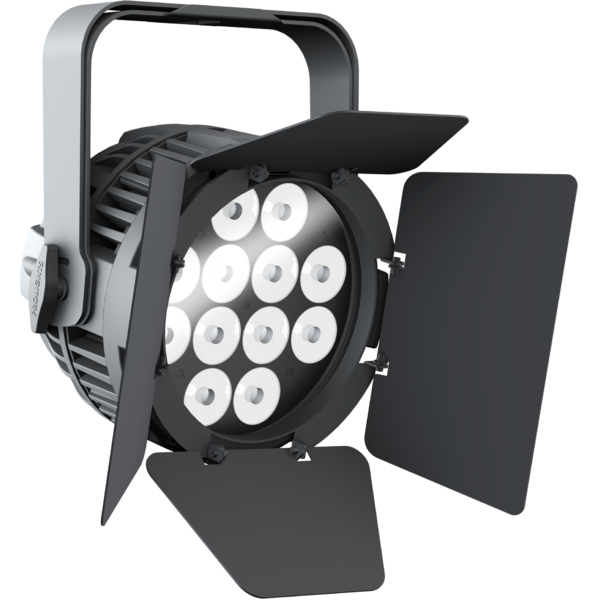

LUMIPAR12IPBD

(Facoltativo)

4 alette per regolazione fascio di luce, telaio porta gelatine non incluso

C6002B

(Facoltativo)

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

RSR0630B

(Facoltativo)

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

Upbox 1

(Facoltativo)

Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT

UPBOXPRO

(Facoltativo)

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

	File name	File size	Download
	Lumipar12ip_A4_DATASHEET_(EN).pdf	188KB
	Lumipar12ip_A4_DATASHEET_(IT).pdf	193KB

User manual

	File name	File size	Download
	Lumipar12ip_USER_MANUAL_ITEN.pdf	2MB
	Lumipar12ip20d_USER_MANUAL_ITEN.pdf	2MB
	Lumipar12ip45d_USER_MANUAL_ITEN.pdf	2MB

DMX chart & personalities

	File name	File size	Download
	Lumipar12ip_DMX_CHARTS.pdf	46KB

LUMIPAR12IP Firmware rev. 1.3

manufacturer fixture library (Link)

Link

manufacturer fixture library (Link)

Link

manufacturer fixture library (Link)

Link

manufacturer fixture library (Link)	Link
prolights@lumipar12ip@4ch.xml	Download
prolights@lumipar12ip@6ch.xml	Download
prolights@lumipar12ip@11ch.xml	Download

Photometrics

	File name	File size	Download
	tribe_lumipar12ipd20_all_20°.ies	30KB
	tribe_lumipar12ipd20_blue_20°.ies	30KB
	tribe_lumipar12ipd20_green_20°.ies	30KB
	tribe_lumipar12ipd20_red_20°.ies	30KB
	tribe_lumipar12ipd20_white_20°.ies	30KB
	tribe_lumipar12ipd45_all_45°.ies	30KB
	tribe_lumipar12ipd45_blue_45°.ies	30KB
	tribe_lumipar12ipd45_green_45°.ies	30KB
	tribe_lumipar12ipd45_red_45°.ies	30KB
	tribe_lumipar12ipd45_white_45°.ies	30KB
	Lumipar12ip_PHOTOMETRICS.pdf	1MB
	Download DIALux product catalogue	-

CAD symbols & drawings

	File name	File size	Download
	LUMIPAR12IP_3D_REVIT.zip	1MB
	Lumipar12ip_3D.skp	144KB
	Lumipar12ip_CAD_2D.dwg	11MB
	LUMIPAR12IP_3D.zip	1MB
	LUMIPAR12IP_2DSYMBOLS.zip	54KB
	Lumipar12ip_TECHNICAL_DRAWING.pdf	410KB
	LUMIPAR12IP_SYMBOLS.zip	489KB
	PROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx	317MB
	PROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx	317MB
	PROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx	488MB
	PROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx	488MB

Tech docs

	File name	File size	Download

Software

	File name	File size	Download

Firmware

Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:

Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida

Revisione	Data Rilascio	Firmware changelog	HW Compatibility
Update Tool: UPBOX1UP5 UPBOXPRO
Check hardware changelog before downloading firmware
1.3 STABLE	17/12/2018	10 second default display backlight	Rev. 1 Rev. 1.0
