Smart Modula

ORDER CODE: SMARTMODULA

Una nuova forma di illuminazione decorativa a batteria

Smart Modula è un proiettore LED a batteria sviluppato per l'illuminazione di eventi, banchetti e giardini. La sua struttura lo rende modulare e flessibile grazie all'utilizzo della sua base da terra o in sospensione su struttura. I punti luce sono regolabili e si muovono facilmente sul binario per una regolazione personalizzabile, può ospitare anche ottiche combinate spot e/o wash con sorgente LED RGBW / FC e/o Daylight

Smart Modula (struttura principale da completare con i relativi accessori) include:
- base da terra metallica;
- base con supporto verticale;
- supporto verticale con altezza regolabile;
- binario elettrificato (contiene 1 batteria).

Accessori opzionali necessari per completare lo Smart Modula:
- MODULASPOT: 2 proiettori spot LED con fascio a 15°, disponibile RGBW / FC o Daylight (massimo 6 pz su Smart Modula)
- MODULAWASH: 1 proiettore wash lineare con fascio a 60°, disponibile RGBW / FC o Daylight (massimo 1 pz su ogni Smart Modula + 2 spot)
- MODULABBAT: 1 batteria supplementare da installare nella base per estendere la durata della batteria (max 1pz MODULABBAT in ogni base)

Caratteristiche principali:

  • Smart Modula è stata disegnata per essere utilizzata sia con la sua base da terra, regolabile in altezza ed inclinazione grazie ai giunti snodabili e supporto inclinabile, che in struttura grazie alle staffe quick-lock.
  • Personalizzabile con proiettori ad spot o wash e con sorgente RGBW / FC o Daylight.
  • La base ospita spazio aggiuntivo per una batteria supplementare (opzionale).

PHOTO GALLERY

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: W sorgente luminosa da acquistare a parte: spot, wash, colori o bianca
  • CCT: optional - FC or WH SPOT 5.600 K - WH WASK 6.400
  • Altro: Light source is supplied as accessory as SPOT or WASH, FC or White
  • Durata media sorgente: > 30.000 h
OTTICA
  • Angolo di proiezione: SPOT (Opt) 15° - WASH (Opt) 60°
SISTEMA COLORE
  • Miscelazione del colore: sorgenti intercambiabili tra spot e wash, full colour e white
EFFETTI DINAMICI
  • Modalità statico: riproduzione statica di un colore
  • Modalità manuale: regolazione manuale di un colore
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO
  • Hardware a bordo: see the introduction description
  • Pan angle: 360° giunto metallico per rotazione a 360 ° della barra d'intestazione
  • Tilt angle: 120° con regolazione manuale
  • Corpo: sturdy stretching aluminium body conceived for long-time durability
  • Colore: matte black
CONTROLLO
  • Protocolli: W-DMX
  • Pixel control: controllo pixel2pixel
  • Controllo Wireless: integrato, ricevitore ad antenna (2.4 GHz) by Wireless Solution Sweden
  • Display: Graphic User Interface
  • IR: controllo remoto tramite IR
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Strobo / shutter: 1 - 25 Hz, elettronico
  • Temperatura d'esercizio: -10° ~ +40°
  • Controllo LED: funzionamento senza sfarfallio
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
BATTERIA
  • Batteria: (head) 1 x 14,8 V - (base - optional) 1 x 14,8V litio
  • Autonomia in modalità cambia colori, fino a: refer to the user manualh
  • Autonomia in modalità singolo colori, fino a: refer to the user manualh
  • Autonomia in modalità full white, fino a: refer to the user manualh
  • Connessione di ricarica: cavo di alimentazione
  • Tempo di ricarica: head battery 5,5 h/max - base battery 11h/max
  • Stato della batteria: indicatore di stato batteria
  • Altro: check user manual for further information about battery autonomy for all possible compositions
CARATTERISTICHE FISICHE
  • Grado IP: 20
  • Raffreddamento: proiettore privo di ventole e struttura disegnata per una dissipazione a convezione naturale
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Connessione di alimentazione: Neutrik powerCON IN connector
  • Dimensioni (LxAxP): 739x(2.920~3.475)x689mm / 29.09''x0''x27.13''
  • Peso: /23,5-38,5kg / 0lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT

Varianti

Accessori e prodotti correlati

C6002B
C6002B
(optional)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black
LRLUNA
LRLUNA
(optional)
Ricetrasmettitore DMX Single Universe con Bluetooth
958025L03
958025L03
(optional)
Cavo TH07 3x2.5mm, PwCon FCA 3p 20A, PwCon FCB 3p 20A, L. 3m
9513FCAL03
9513FCAL03
(optional)
Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FCA, L.3 m
9533FCAL03
9533FCAL03
(optional)
Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FCA, L.3 m
RSR0630B
RSR0630B
(optional)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

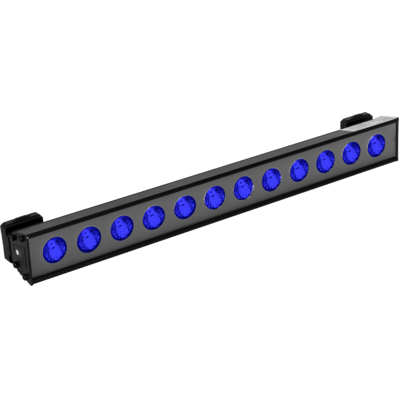

MODULAWASHFC
MODULAWASHFC
(optional)
Modulo wash RGBW per SMARTMODULA, 25W, 60°

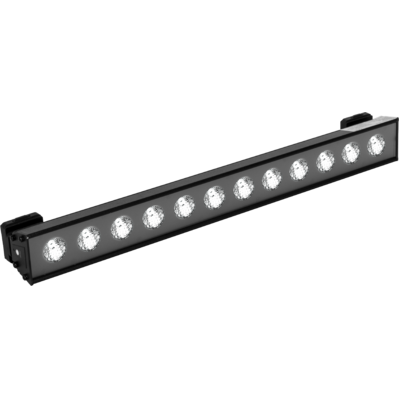

MODULAWASHDY
MODULAWASHDY
(optional)
Modulo wash white 6400K per SMARTMODULA, 25W, 60°

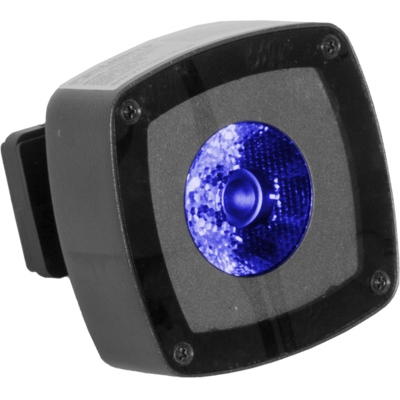

MODULASPOTFC
MODULASPOTFC
(optional)
2x Moduli SPOT RGBW per SMARTMODULA, 10W, 15°

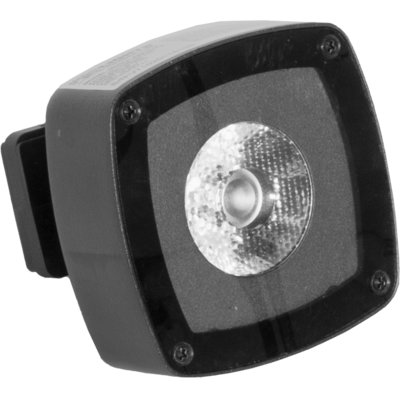

MODULASPOTDY
MODULASPOTDY
(optional)
2x Moduli SPOT white 5600K per SMARTMODULA, 3W, 15°
MODULABBAT
MODULABBAT
(optional)
Batteria extra per SMARTMODULA

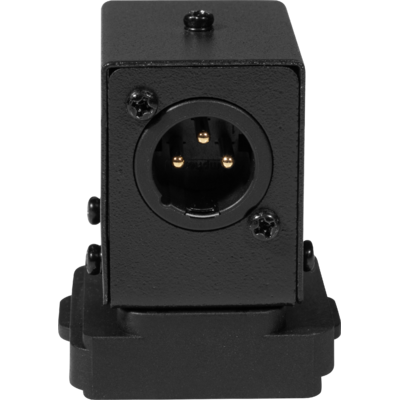

SMUPBOXI
SMUPBOXI
(optional)
Interfaccia usata tra UPBOX2 e SMARTMODULA per l'aggiornamento firmware
UPBOX2P5
UPBOX2P5
(optional)
Interfaccia aggiornamento firmware, USB IN, 5-pin XLR DMX OUT
UPBOXPRO
UPBOXPRO
(optional)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

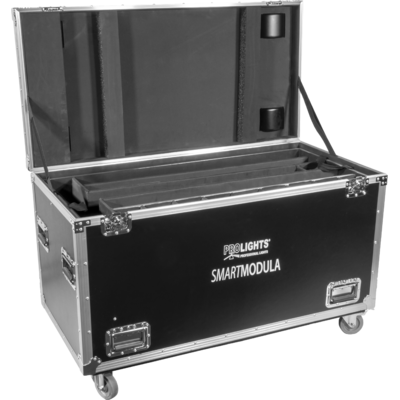

FCLSMARTMODULA
FCLSMARTMODULA
(optional)
RoadCase per contenere: 2x SMARTMODULA, 16x MODULASPOT, 2x MODULAWASH
PRL-IRC
PRL-IRC
(optional)
Controller IR 29 bottoni, RGBWAP, manual/static, programmi auto, fade

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheet Smartmodula_A4_DATASHEET_(IT).pdf 500KB

DMX chart & personalities

File name File size Download
DMX chart Smartmodula_DMX_CHARTS.pdf 49KB
SMARTMODULA Firmware rev. 1.2.00
manufacturer fixture library (Link) Link
prolights_smartmodula.d4Download
manufacturer fixture library (Link) Link
prolights_smartmodula_1ch.hedDownload
prolights_smartmodula_5ch.hedDownload
prolights_smartmodula_8ch.hedDownload
prolights_smartmodula_pixch.hedDownload
manufacturer fixture library (Link) Link

Photometrics

File name File size Download

CAD symbols & drawings

File name File size Download
3D Smartmodula_3D.dwg 13MB
2D Smartmodula_2D.dwg 2MB
Technical drawing Smartmodula_TECHNICAL_DRAWING.pdf 208KB

Tech docs

File name File size Download

Software

File name File size Download

Firmware

Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional UploaderE' possibile utilizzare la seguente guida
Update Tool: UPBOX2P5 UPBOX2P5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.2.00 STABLE 23/02/2019 Added color mix and warm white. Now is possible to recall warm white from IR controller.
