APIX4T
PROLIGHTS


AlphaPix 4T

ORDER CODE: APIX4T

Schermo LED outdoor con passo da 4,8 mm

In un mercato in rapida evoluzione, la famiglia Touring AlphaPix 4T è in testa al gioco, fornendo ogni volta immagini di alta qualità con l'ultimo display esterno LED ad alta risoluzione. AlphaPix 4T utilizza LED "black-frame" ad alta luminosità con rivestimento UV in un robusto ma leggero housing in alluminio pressofuso. Il telaio e il veloce sistema inter-lock creano un'immagine senza interruzioni con tempi di setup minimi. Per fornire un'immagine perfetta, la serie AlphaPix 4T presenta un alto refresh rate, scala di grigi con proprietà avanzate e la correzione automatica dell'immagine con un angolo di visione di 140°.

Caratteristiche principali:

  • Telaio in alluminio pressofuso IP65/IP54 per installazioni outdoor temporanee
  • Connessioni gapless per immagini senza interruzioni
  • LED ad alta luminosità con protezione UV
  • Flicker free
  • Alte performance di riproduzione video a qualsiasi livello di luminosità
  • Angolo di visione di 140°
  • CE e EMC certificati da TUV

PHOTO GALLERY

Specifiche tecniche

VIDEO
  • Sorgente LED: SMD 2727 black frame FC ad alta efficienza
  • Pixel pitch: 4.8mm / 0.19''
  • Risoluzione pannello: 104×104pixels
  • Risoluzione modulo: 52x52pixels
  • Flusso luminoso: 5.500nit
  • Grayscale: 16 bit
  • Frequenza di aggiornamento ≥: 1.920Hz
  • Drive Mode: 1/13 scan, constant current
  • Angolo di visione verticale: 140°
  • Angolo di visione orizzontale: 100°
  • Densità LED: 43.264LED/sqm
  • Dead Pixel Ratio: <0,002
  • Vita media LED: 50.000
ALIMENTAZIONE
  • Power input/through: Seetronic powerCON
  • Alimentazione: AC 110/230 V 50/60 Hz
  • Assorbimento MAX per pannello: 171W
  • Assorbimento medio per pannello: 57W
  • Assorbimento MAX al metro quadro: 684W
  • Assorbimento medio al metro quadro: 228W
  • Assorbimento in standby (pannello): 11W
  • Max rated current/panel:: AC 220V / 0,77 A
  • Max power output: 12modules
  • Temperatura di esercizio: -10 ~ +40°C
  • Umidità di esercizio: 10~90%
CONTROLLO
  • Protocollo di controllo: Novastar
  • Ingresso di segnale: RJ45 Seetronic waterproof
  • Uscita di segnale: RJ45 Seetronic waterproof
MECCANICA
  • Dimensioni modulo (LxA): 250x250mm / 9.84''x9.84''
  • Dimensioni pannello (LxAxP): 500x500x96mm / 19.69''x19.69''x3.78''
  • Sistema di sospensione verticale: attraverso supporto con gancio aliscaf
  • Dissipazione: privo di ventole e struttura disegnata per una dissipazione a convezione naturale
  • Connessione: sistema fast-lock di connessione seamless
  • Struttura: telaio in alluminio pressofuso
  • Colore: nero
  • Grado IP: IP65 / IP54
  • Peso a pannello: 8,5kg / 18.74lbs
  • Peso al metro quadro: 34kg / 74.96lbs
  • Pannelli collegabili verticalmente ≤: 20
  • Standard di conformità: CE

Varianti

Accessori e prodotti correlati

AP2366CASE
AP2366CASE
(optional)

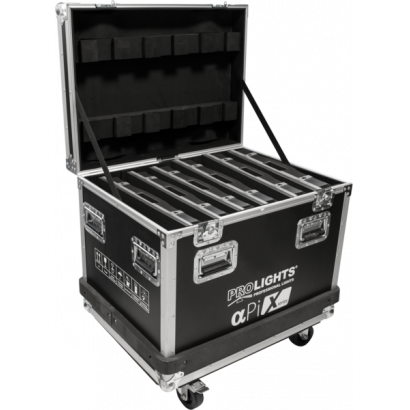

Flight case per 6 moduli led-display APIX series, 600x755x795 mm
AP236H2B2
AP236H2B2
(optional)

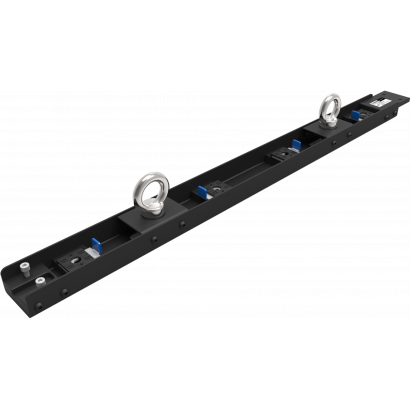

Fly bar per sistemi sospesi APIX2, APIX3, APIX6, APIX4T, 2 colonne

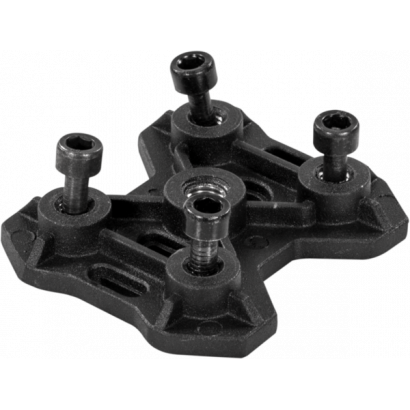

AP236XJ
AP236XJ
(optional)
Giunto metallico per unire 4 moduli APIX2, 3, 6, 4T, foro M10 per gancio
APOS
APOS
(optional)

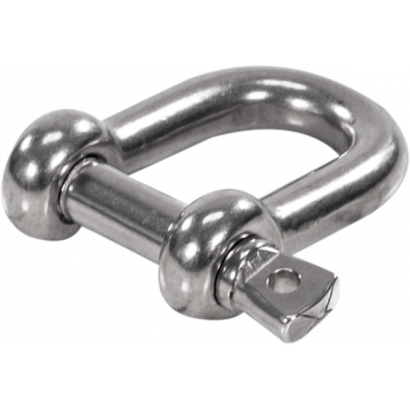

Grillo per sistemi sospesi APIX, portata max 200 kg

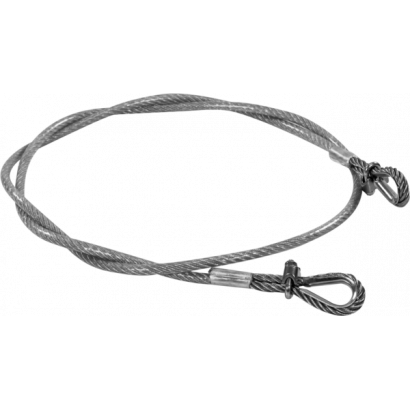

APRD
APRD
(optional)
Cavo di sicurezza acciaio per sistemi sospesi APIX, L.200 cm

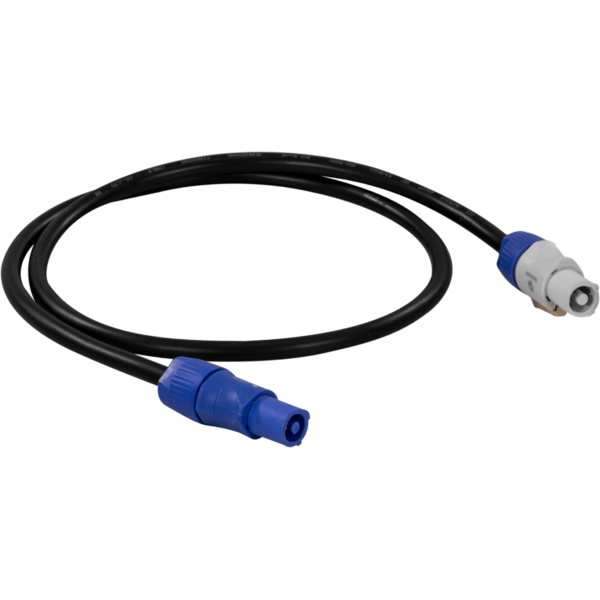

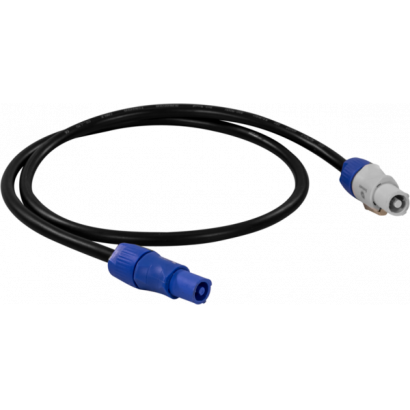

AP6TACL01
AP6TACL01
(optional)
Cavo di alimentazione per APIX6T, APIX4T, L.125 cm

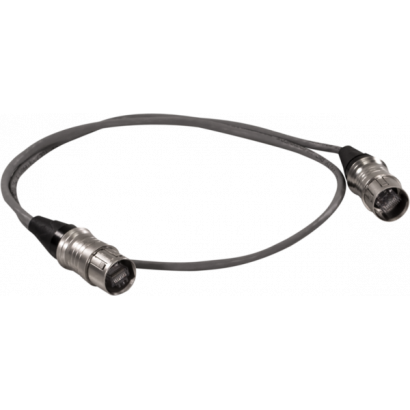

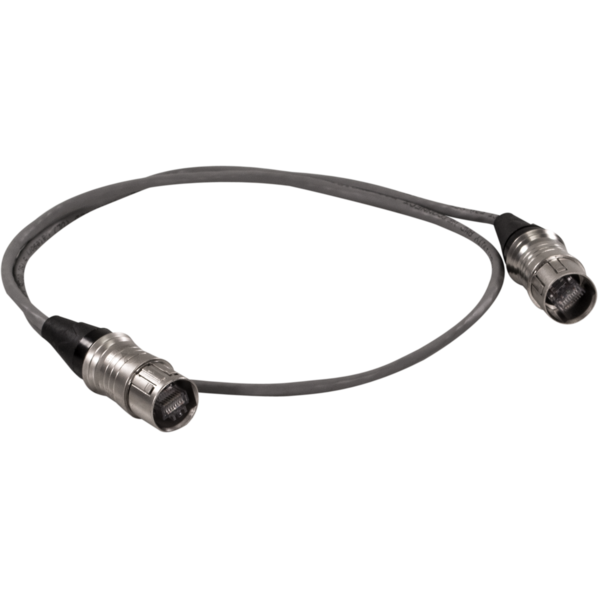

AP6TDCL01
AP6TDCL01
(optional)
Cavo dati per APIX6T, APIX4T, assemb. con RJ45, L.100 cm
APIX600GSB1
APIX600GSB1
(optional)

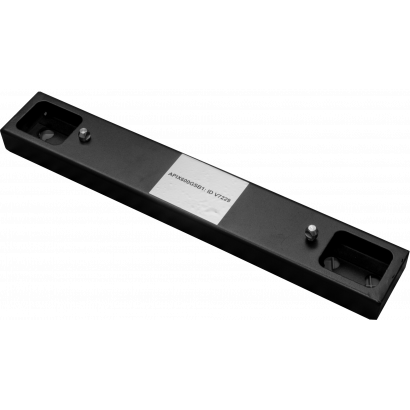

APIX ground stacking system, PRO version (up to 6 m), single base

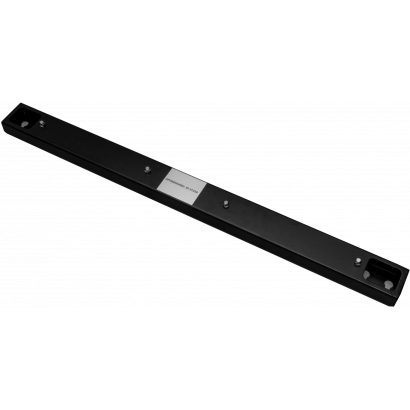

APIX600GSB2
APIX600GSB2
(optional)
APIX ground stacking system, PRO version (up to 6 m), double base
APIX600GSBS
APIX600GSBS
(optional)
APIX ground stacking system, PRO version (up to 6 m), queer back support
APIX600GSBV
APIX600GSBV
(optional)

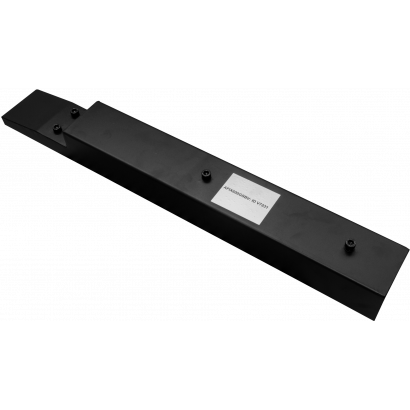

APIX ground stacking system, PRO version (up to 6 m), base unit vertical

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheet Apix4t_A4_DATASHEET_(EN).pdf 1MB
Letter datasheet Apix4t_A4_DATASHEET_(IT).pdf 1MB

User manual

DMX chart & personalities

Photometrics

File name File size Download

CAD symbols & drawings

File name File size Download
2D Apix4t_2D.dwg 3MB
Technical drawing Apix4t_TECHNICAL_DRAWING.pdf 556KB

Tech docs

File name File size Download

Firmware

Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional UploaderE' possibile utilizzare la seguente guida
Update Tool: {Upbox}
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.0 STABLE 18/06/2018
