ArcShine M9FC

Proiettore architetturale lineare 9x4W IP66 RGB + Warm White, 50 cm

ArcShine M18FC e ArcShine M9FC sono una serie di proiettori LED lineari, progettati per applicazioni interne ed esterne (IP66) come floodlight, wash e illuminazione d'accento.
Disponibili in due dimensioni, una con 18 LED (100 cm) e l'altra con 9 LED (50 cm) da 4W ciascuno, con miscelazione RGB + Warm White.
Il suo corpo in alluminio pressofuso con vetro temperato li rende complementi perfetti per strutture urbane o edifici storici.
Ottica con lenti da 8° capace di fornire diversi angoli con l'aggiunta di filtri olografici opzionali.
Sono disponibili filtri olografici simmetrici ed ellittici: 20°, 40°, 60°, 10°x60°, 30°x60°.
La gamma ArcShine ha un alimentatore integrato e un controllo DMX/RDM. La versione da 100 cm è controllabile in due sezioni.

Caratteristiche principali:

IP66, AC 100-240V e driver a bordo, controllabile DMX/RDM
Miscelazione RGB + Warm White, LED da 4W
Ottica con lenti da 8° capace di fornire diversi angoli con l'aggiunta di filtri olografici opzionali
Sono disponibili filtri olografici simmetrici ed ellittici: 20°, 40°, 60°, 10°x60°. 30°x60°

Vedi varianti

PHOTO GALLERY

Specifiche tecniche

SORGENTE LUMINOSA

Sorgente: 9x4W RGBWW LEDs
CCT: 2.700 K - 5.600
Flusso luminoso: (8°) 1'288 lm; (8°+20°) 1'275 lm; (8°+40°) 1'259 lm; (8°+60°) 1'265 lm; (8°+10°x60°) 1'772 lm; (8°+30°x60°) 1'394 @full
Lux: (8°) 924 lx; (8°+20°) 153 lx; (8°+40°) 60 lx; (8°+60°) 45 lx; (8°+10°x60°) 108 lx; (8°+30°x60°) 60lx @5 m full
CRI: >80
Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)

OTTICA

Angolo di proiezione: 8°
Ottiche aggiuntive: consulta accessori disponibili

SISTEMA COLORE

Miscelazione del colore: RGB + Warm White
CCT: controllo CCT tramite canale DMX indipendente
Ruota colori: ruota colori virtuale con macro
Macros: preset bianchi incorporati

CORPO

Tilt angle: manual 180°
Corpo: robusto profilo in alluminio
Colore: RAL 7012

CONTROLLO

Protocolli: DMX512, RDM
Stand Alone: available through DATAMASTER external coder (not included)
Canali DMX: 1 / 2 / 5 / 9 / 12 / 14channel
RDM: RDM per controllo e impostazioni remote della fixture
Display: interfaccia utente disponibile tramite codificatore esterno DATAMASTER (non incluso)
Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
Master/Slave: per il controllo di più unità collegate in catena
Altro: 16bit control of dimmer and Color

ELETTRONICA

Dimmer: 0 ~ 100% lineare, elettronico
Curve dimmer: 4 curve dimmer selezionabili
Strobo / shutter: 1-30 Hz, elettronico
Temperatura d'esercizio: -20° C / +45° C (-4° F / + 113° F)
PWM selezionabile: 600 ~ 25.000 Hz

ALIMENTAZIONE

Alimentazione elettrica: 100-240V - 50/60Hz
Potenza massima assorbita: 40W
Output (a 230V): 40 unità connesse in serie
Fattore di potenza: >0,94

CARATTERISTICHE FISICHE

Grado IP: 66 per installazioni outdoor
Grado IK: 09
Raffreddamento: proiettore privo di ventole e struttura disegnata per una dissipazione a convezione naturale
Sospensione e fissaggio: doppia staffa per il fissaggio in sospensione e per il posizionamento del proiettore da terra
Adattatori: adattatori 16A BARE END e XLR inclusi
Connessione di segnale: connessione IP pressofusa per il segnale di ingresso e di uscita
Connessione di alimentazione: connessione IP pressofusa per il segnale di ingresso e di uscita
Dimensioni (LxAxP): 500x106x71mm / 19.69''x4.17''x2.8''
Peso: 3kg / 6.61lbs

CERTIFICAZIONI / APPROVAZIONI

certificazioni / Approvazioni: CE, UKCA, RCM, cTUVus, FCC

BOX CONTENT

1 x ARCSHINEM9FC
1 x 0,3 meters 3G1mmq power cable (BARE END - IP connection adapter)
1 x 5p XLR - IP connection female adapter
1 x 5p XLR - IP connection male adapter
User Manual

Varianti

Code

Sorgente LED

Angolo (° - VxH)

Lunghezza (cm)

ARCSHINEM908FC

RGBW/Full color

VIDEOS

Accessori e prodotti correlati

CRMXBOXIP67

(Facoltativo)

Trasmettitore/ricevitore IP67 Wireless CRMX a singolo universo

DataMaster

(Facoltativo)

RDM/DMX tool, tester cavi, connettori 5p XLR,custodia,cavo carica,adattatori XLR

AWEXAC2L03

(Facoltativo)

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 3m

AWEXAC2L05

(Facoltativo)

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 5m

AWEXAC2L10

(Facoltativo)

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 10m

AWEXAC2L20

(Facoltativo)

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 20m

AWEXDC2L03

(Facoltativo)

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 3m

AWEXDC2L05

(Facoltativo)

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 5m

AWEXDC2L10

(Facoltativo)

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 10m

AWEXDC2L20

(Facoltativo)

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 20m

ARCS9FIXBD

(Facoltativo)

Aletta per la regolazione del fascio di luce per ARCSHINES9 ed ARCSHINEM9

ARCSM9FILTER20

(Facoltativo)

Diffusore di luce per ARCSHINEM9, 20°

ARCSM9FILTER40

(Facoltativo)

Diffusore di luce per ARCSHINEM9, 40°

ARCSM9FILTER60

(Facoltativo)

Diffusore di luce per ARCSHINEM9, 60°

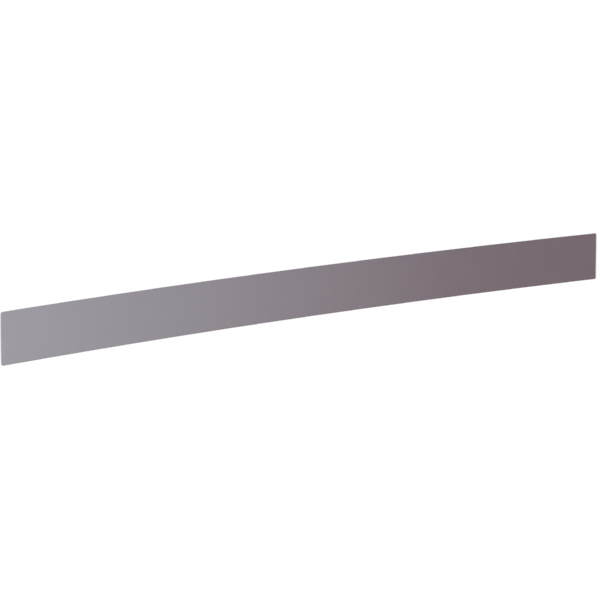

ARCSM9FILTER1060

(Facoltativo)

Diffusore di luce per ARCSHINEM9, 10°x60°

ARCSM9FILTER3060

(Facoltativo)

Diffusore di luce per ARCSHINEM9, 30°x60°

ARCSSM9OUTERCASE

(Facoltativo)

Outercase box per ground installation per serie ARCSHINES9 e ARCSHINEM9

AWEXDC1221ADP

(Facoltativo)

Kit adattatore di segnale dalla serie AWEXDC1 alla serie AWEXDC2 e viceversa

AWEXAC12ADP

(Facoltativo)

Adattatore di alimentazione dalla serie AWEXAC1 alla serie AWEXAC2

IPTESTBOX

(Facoltativo)

Tester portatile di vuoto e pressione per dispositivi ProLights IP

UPBOXPRO

(Facoltativo)

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Upbox 1

(Facoltativo)

Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
