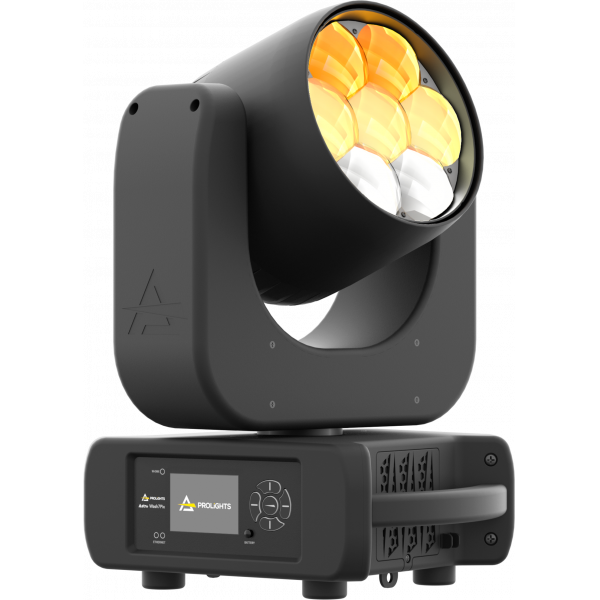

Astra Wash7Pix

Testa mobile wash 7x40W RGBW con controllo pixel e zoom 4°-56°

Astra Wash7Pix è una testa mobile wash LED che, nonstante le dimensioni, offre un esteso set di funzionalità, tipiche di un proiettore più grande.
La sorgente basata su LED Osram da 40W e il sistema ottico estremamente efficace, capace di uno zoom da 4° a 56°, rendono questo proiettore estremamente versatile per qualsiasi applicazione come beam o wash.
Astra Wash7Pix è dotato di controllo pixel con effetti a bordo e avanzato controllo dei bianchi e dei colori; tutto questo tramite DMX, WDMX, Art-Net, sACN, Kling-Net e RDM.

Caratteristiche principali:

  • Forma compatta e movimenti veloci
  • Zoom da 4° a 56° con ottica ad alta efficienza
  • Controllo Pixel, CCT, effetti a bordo e colori

PHOTO GALLERY

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 7x40W RGBW Osram Ostar LED
  • Flusso luminoso: (4°) 2'013 lm - (56°) 3'543 @full
  • Lux: (4°) 18'360 lx - (56°) 364lx @5 m full
  • Durata media sorgente: > 50.000 h
OTTICA
  • Zoom: 4° - 56° motorizzato, lineare
  • Tipo lente: lenti piano convesse con trama a nido d'ape prive di interspazio
SISTEMA COLORE
  • Miscelazione del colore: RGBW / FC
  • CCT: controllo CCT, correzione +/- green, emulazione tungsten
  • Preset bianchi: 2.800 K ~ 10.000K
  • Ruota colori: ruota colori virtuale con macro
  • Macros: pixel macro con controllo di velocità e intensità incorporate
EFFETTI DINAMICI
  • Risoluzione di controllo: 16-bit dimmer
  • Pixel pattern: effetti pixel pre-impostati, statici e dinamici
  • Generatore effetti: colore di primo piano / sfondo, indice, velocità, direzione regolabili
  • Caratteristiche speciali: canale crossfade lineare per fade da qualsiasi white macro ad un qualsiasi colore; CTO virtuale sui colori
CORPO
  • Hardware a bordo: prese Omega per armamento rapido (morsetto non incluso)
  • Pan angle: 540°
  • Tilt angle: 233°
  • Risoluzione Pan/Tilt: bit 16-bit
  • Feedback: riposizionamento automatico dopo movimenti accidentali
  • Corpo: struttura in alluminio con coperture in policarbonato ad alta resistenza
  • Colore: see variants
CONTROLLO
  • Protocolli: DMX512, RDM, Art-Net, Klingnet, sACN, W-DMX
  • Canali DMX: main personality 24 / 27 / 39channel
  • Pixel control: OFF, ring and pixel2pixel selectable options
  • Controllo Wireless: integrato, LumenRadio Timo Fx DMX/RDM compatibile sia con CRMX (Lumen Radio) che con W-DMX (Wireless DMX)
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: display a colori LCD ad alta risoluzione con rotazione automatica
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX2) non inclusa
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Batteria display: batteria tampone autoricaricabile
  • Temperatura d'esercizio: -10° ~ +45°
  • Controllo LED: funzionamento senza sfarfallio
  • PWM selezionabile: 600 ~ 50.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 225W
  • Output (a 230V): 12 unità connesse in serie
  • Fattore di potenza: > 0,93
  • Corrente di spunto: <30A @115VAC /<50A @230VAC
CARATTERISTICHE FISICHE
  • Grado IP: 20
  • Raffreddamento: aria forzata con ventole
  • Sospensione e fissaggio: qualsiasi posizione con supporti omega (inclusi) “quicklock”
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
  • Connessione dati: Neutrik Art-Net RJ45 IN/OUT
  • Connessione di alimentazione: Neutrik powerCON TRUE1 IN/OUT connectors
  • Dimensioni (LxAxP): 279x391x205mm / 10.98''x15.39''x8.07''
  • Peso: 8,1kg / 17.86lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM, cTUVus, FCC
BOX CONTENT

Varianti

Code
Finitura
RAL
ASTRAWASH7PIX
ASTRAWASH7PIX
Black
9004
ASTRAWASH7PIXWH
ASTRAWASH7PIXWH
White
9010

Accessori e prodotti correlati

9513FXWL03
9513FXWL03
(optional)
Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m
TOUR53415L03
TOUR53415L03
(optional)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
958225L03
958225L03
(optional)
Cavo TH07 3x2.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m
9533FXWL03
9533FXWL03
(optional)
Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m
RSR0630B
RSR0630B
(optional)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
C6002B
C6002B
(optional)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black
FCLASTRAW7PIX
FCLASTRAW7PIX
(optional)
Flight-case per contenere 6 pc ASTRAWASH7PIX
LRLUNA
LRLUNA
(optional)
Ricetrasmettitore DMX Single Universe con Bluetooth
ASTRAW7PEC
ASTRAW7PEC
(optional)
Egg Crate per ASTRAWASH7PIX
ASTRAW7PSF
ASTRAW7PSF
(optional)
Smooth filter per ASTRAWASH7PIX e ASTRAWASH7PIXIP
OS24D13
OS24D13
(included)
Aggancio rapido omega, foro M12
UPBOX2P5
UPBOX2P5
(optional)
Interfaccia aggiornamento firmware, USB IN, 5-pin XLR DMX OUT
UPBOXPRO
UPBOXPRO
(optional)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

DMX chart & personalities

ASTRAWASH7PIX Firmware rev. 1.0.25
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
astrawash7pix_std.fdfDownload
astrawash7pix_ext.fdfDownload
astrawash7pix_fx.fdfDownload
astrawash7pix_basic.fdfDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights@astrawash_7@extended_no_px.xmlDownload
prolights@astrawash_7@fx_no_px.xmlDownload
prolights@astrawash_7@fx_ring.xmlDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Tech docs

File name File size Download
Pixel Numbering Document Astrawash7pi_PIXEL_NUMBERING.pdf 180KB
Noise Report Astrawash7pi_NOISE_REPORT.pdf 156KB

Software

File name File size Download

Firmware

Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional UploaderE' possibile utilizzare la seguente guida
Update Tool: UPBOX2P5 UPBOX2P5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.0.25 STABLE 17/11/2023 New Function:
  • Home Position has been added in Menu/Setup/Movement. It allows you to change the Home position of the Pan:
    • Standard : Pan is at 90° to the display when Pan@128dmx value like all Prolights fixtures.
    • Custom : Pan is at 0° to the display when Pan@128dmx value.
  • Add Home Position in Manufacturer Specific PID in RDM:
    • 0:STANDARD (default value)
    • 1:CUSTOM
