Datamain44

by TRIBE

ORDER CODE: DATAMAIN44

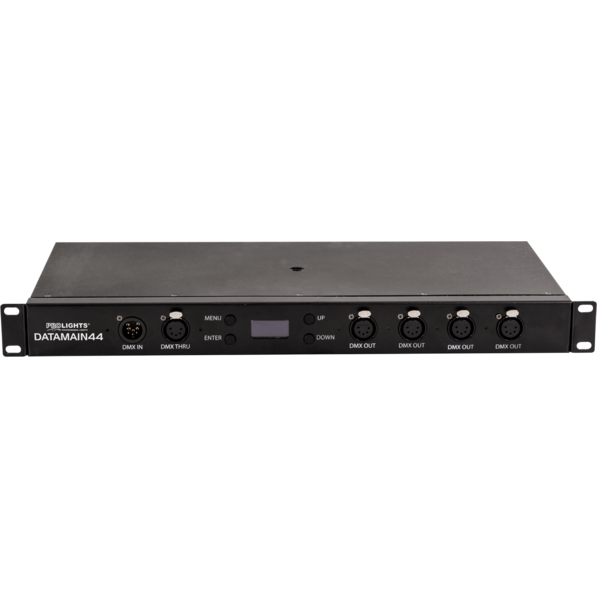

DATAMAIN44 è uno splitter ibrido capace di distribuire alimentazione e segnale DMX, entrambi attraverso un'unica unità di distribuzione. DATAMAIN44 dispone di un ingresso powerCon, un ingresso XLR a 5 poli e quattro coppie di uscite Powercon e XLR. Inoltre, grazie al controllo DMX di ogni singola uscita di alimentazione, è possibile utilizzare DATAMAIN44 come uno switch pack.
Queste caratteristiche rendono questo splitter uno strumento indispensabile per ogni lighting designer.

Caratteristiche principali:

1 ingresso DMX - 4 uscite DMX opto-isolate
1 ingresso powerCon
4 uscite powerCon, controllabili anche tramite DMX
Amplifica e rigenera il segnale DMX

PHOTO GALLERY

Specifiche tecniche

CONTROLLO

Display: display LCD
Input: 1 DMX 5p IN, 1 power IN with PowerCon
Output: 4 DMX 5p OUT opto-insulated, 1 DMX 5p THRU, 4 power OUT with PowerCon

ALIMENTAZIONE

Alimentazione elettrica: 100 - 240 V 50 / 60 Hz
Potenza massima assorbita (a 120V): 4,8W
Output (a 230V): 3680 W distributed over all 4 outputs
Output (a 120V): 1600 W distributed over all 4 outputs

CARATTERISTICHE FISICHE

Connessione di segnale: 3p + 5p 1in / 4out + thru
Connessione di alimentazione: Neutrik powerCON IN/OUT connectors
Dimensioni (LxAxP): 483x44x200mm / 19.02''x1.73''x7.87''
Unità rack: 1 standard 19'' rack unit made of steel
Peso: 2,75kg / 6.06lbs

CERTIFICAZIONI / APPROVAZIONI

certificazioni / Approvazioni: CE, UKCA

BOX CONTENT

1 x DATAMAIN44
1 x 1,5 meters power cable (BARE END - NEUTRIK POWERCON)
User Manual

Accessori e prodotti correlati

C6002B

(Facoltativo)

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

RSR0630B

(Facoltativo)

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

9533FCAL03

(Facoltativo)

Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FCA, L.3 m

9513FCAL03

(Facoltativo)

Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FCA, L.3 m

958025L03

(Facoltativo)

Cavo TH07 3x2.5mm, PwCon FCA 3p 20A, PwCon FCB 3p 20A, L. 3m

TOUR53415L03

(Facoltativo)

Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m

DOWNLOAD

Data sheet & specs

	File name	File size	Download

User manual

	File name	File size	Download
	Datamain44_USER_MANUAL_ITEN.pdf	723KB

DMX chart & personalities

	File name	File size	Download

Photometrics

	File name	File size	Download

CAD symbols & drawings

	File name	File size	Download
	Datamain44_CAD_3D.dwg	3MB
	Datamain44_CAD_2D.dwg	2MB
	Datamain44_TECHNICAL_DRAWING.pdf	276KB

Tech docs

	File name	File size	Download

Software

	File name	File size	Download

Firmware

Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:

Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida

Revisione	Data Rilascio	Firmware changelog	HW Compatibility
Update Tool: {Upbox}
Check hardware changelog before downloading firmware
1.1 STABLE	03/12/2018	10 second default display backlight	Rev. 1
1.0 STABLE	17/10/2015
