LUMA1500SH
PROLIGHTS
end of life

Luma 1500SH

ORDER CODE: LUMA1500SH

Testa mobile sagomatore LED 440W

Luma 1500SH è un testa mobile sagomatore con sorgente a LED 440W 6.500K, progettato per sostituire un proiettore con lampada a scarica di 1.200W in teatri, concerti, eventi e televisione. Il suo sistema ottico offre una fascio luminoso preciso, una proiezione uniforme e una messa a fuoco nitida dei gobos grazie al suo ampio zoom lineare da 5° a 50°.

Caratteristiche principali:

  • Ruota gobo rotanti, ruota gobo statici e modulo shutter (SH) o animation wheel (SP) intercambiabile.
  • Sistema CMY e CTO indipendentI e ruota colori.
  • Modulo profile indicizzabile e controllo individuale di inclinazione e posizionamento di ogni singola lama.
Vedi varianti

PHOTO GALLERY

Luma 1500SH
Luma 1500SH
Luma 1500SH
Luma 1500SH

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 440W LED bianco ad alta potenza
  • CCT: 6.500
  • Lux: (5°) 26'533 lx - (50°) 1'535lx @5 m full
  • Durata media sorgente: > 20.000 h
OTTICA
  • Zoom: 5° - 50° motorizzato, lineare
  • Diametro: 120mm / 4.72''
  • Tipo lente: lenti antiriflesso ad alta definizione con trattamento acromatico
  • Focus: motorizzato con autofocus
  • Altro: high-quality flat-field projection
SISTEMA COLORE
  • Miscelazione del colore: CMY lineare
  • CCT: correzione lineare CTO 2.700 K ~ 6.000 K
  • Ruota colori: 7 filtri colore
EFFETTI DINAMICI
  • Shutter: (inc) 4 ghigliottine a 2 motori e rotazione ±30°, rotazione modulo ±45°
  • Ruota di animazione: (opt) ruota animazione indicizzabile con rotazione oraria e antioraria
  • Gobos rotanti: 6 gobo rotanti + open, intercambiabili, indicizzabili
  • Dimensioni gobos: outer: 26,7 mm - image: 20 mm - thickness: 1,1 mm
  • Gobos fissi: 7 gobos fissi + aperti, intercambiabili
  • Dimensioni gobos: outer: 26,7 mm - image: 20 mm - thickness: 1,1 mm
  • Prisma circolare: 3f con rotazione bidirezionale, Indicizzabile
  • Frost: 0 - 100%, Lineare
  • Iris: 5 - 100% motorizzato
CORPO
  • Pan angle: 630° - 540°
  • Tilt angle: 267°
  • Risoluzione Pan/Tilt: bit 8 / 16-bit
  • Feedback: riposizionamento automatico dopo movimenti accidentali
  • Corpo: struttura in alluminio con coperture in policarbonato ad alta resistenza
  • Colore: nero
CONTROLLO
  • Protocolli: DMX512, RDM, W-DMX
  • Canali DMX: 28 / 30 / 37 / 38channel
  • Controllo Wireless: integrato, ricevitore ad antenna (2.4 GHz) by Wireless Solution Sweden
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: display a colori LCD ad alta risoluzione
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX2) non inclusa
  • Ibernazione: attivazione automatica risparmio energia in assenza di segnale DMX
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Strobo / shutter: 1 - 28 Hz, elettronico
  • Batteria display: batteria tampone autoricaricabile
  • Temperatura d'esercizio: -10° ~ +45°
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 650W
  • Potenza massima assorbita (a 120V): 650W
  • Fattore di potenza: 0,98
CARATTERISTICHE FISICHE
  • Grado IP: 20
  • Raffreddamento: sistema di dissipazione con heating-pipe
  • Sospensione e fissaggio: qualsiasi posizione con supporti omega (inclusi) “quicklock”
  • Blocco pan / tilt: per il trasporto e la manutenzione
  • Connessione di segnale: Amphenol XLR 3p + 5p IN/OUT connectors
  • Connessione di alimentazione: Neutrik powerCON TRUE1 IN connector
  • Dimensioni (LxAxP): 428x757x291mm / 16.85''x29.8''x11.46''
  • Peso: 31kg / 68.34lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT

Varianti

Accessori e prodotti correlati

RSR0670B
RSR0670B
(optional)

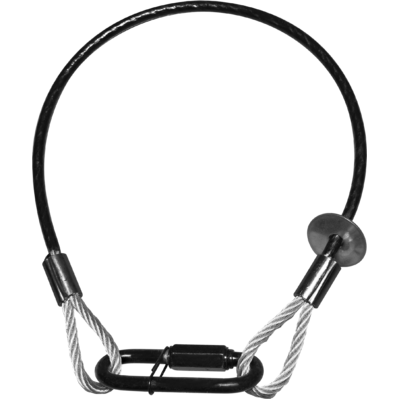

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60cm, nero
TOUR53415L03
TOUR53415L03
(optional)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
TOUR53413L03
TOUR53413L03
(optional)
Cavo Dmx assembl. HC5340 CANC3MXX XLR 3p -> CANC3FXX XLR (f) 3p, L.3m
958225L03
958225L03
(optional)
Cavo TH07 3x2.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m
9513FXWL03
9513FXWL03
(optional)
Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m
9533FXWL03
9533FXWL03
(optional)
Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m
LRLUNA
LRLUNA
(optional)
Ricetrasmettitore DMX Single Universe con Bluetooth
C6016B
C6016B
(optional)
Clamp a grilletto rapido, port.250Kg, tubi 48-51mm, perno M10 incl, Black&White& White
L1500SH
L1500SH
(included)
Modulo sagomatore per Luma 1500
OS24D13
OS24D13
(included)
Aggancio rapido omega, foro M12
FCLLUMA1500
FCLLUMA1500
(optional)

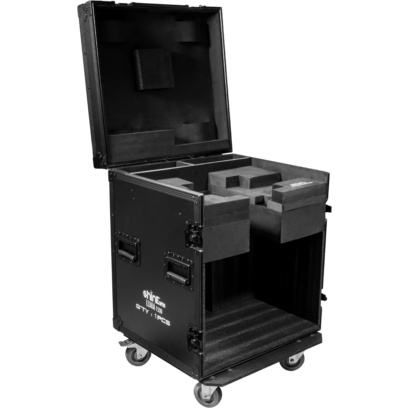

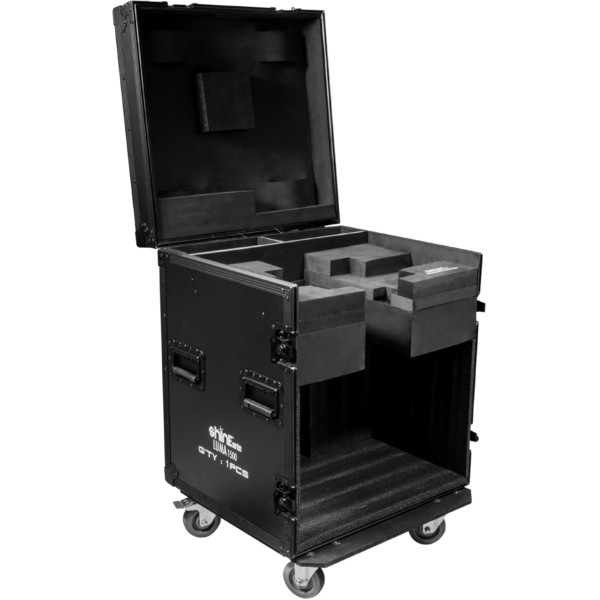

Flight case per contenere 1 proiettore LUMA1500
UPBOX2P5
UPBOX2P5
(optional)
Interfaccia aggiornamento firmware, USB IN, 5-pin XLR DMX OUT
UPBOXPRO
UPBOXPRO
(optional)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheetLuma1500sh_A4_DATASHEET_(EN).pdf189KB
Letter datasheetLuma1500sh_A4_DATASHEET_(IT).pdf199KB

User manual

File name File size Download
User manualLuma1500sh_USER_MANUAL_ITEN.pdf5MB

DMX chart & personalities

File name File size Download
DMX chartLuma1500sh_DMX_CHARTS.pdf80KB
LUMA1500SH Firmware rev. 1.4.00
manufacturer fixture library (Link) Link
prolights_luma1500sh.d4Download
manufacturer fixture library (Link) Link
prolights_luma1500sh_37ch.hedDownload
prolights_luma1500sh_38ch.hedDownload
manufacturer fixture library (Link) Link
luma1500sh_28ch.fdfDownload
luma1500sh_30ch.fdfDownload
luma1500sh_37ch.fdfDownload
luma1500sh_38ch.fdfDownload
prolights@luma_1500_sh_stnd_37ch_fv1.1.0.3@.xmlDownload
prolights@luma_1500_sh_ext_38ch_fv1.1.0.3@.xmlDownload
manufacturer fixture library (Link) Link
luma1500sh_hog3.zipDownload
luma 1500sh extended_bck.hog4showDownload
luma 1500 sh standard_bck.hog4showDownload
manufacturer fixture library (Link) Link
luma_1500_martin.zipDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
luma 1500 sh bas-8.fix2Download
luma 1500 sh bas-16.fix2Download
luma 1500 sh extended.fix2Download
luma 1500 sh standard.fix2Download
manufacturer fixture library (Link) Link
LUMA1500SH Firmware rev. 1.1.07
manufacturer fixture library (Link) Link
prolights_luma1500sh.d4Download
manufacturer fixture library (Link) Link
prolights_luma1500sh_37ch.hedDownload
prolights_luma1500sh_38ch.hedDownload
manufacturer fixture library (Link) Link
luma1500sh_28ch.fdfDownload
luma1500sh_30ch.fdfDownload
luma1500sh_37ch.fdfDownload
luma1500sh_38ch.fdfDownload
prolights@luma_1500_sh_stnd_37ch_fv1.1.0.3@.xmlDownload
prolights@luma_1500_sh_ext_38ch_fv1.1.0.3@.xmlDownload
manufacturer fixture library (Link) Link
luma1500sh_hog3.zipDownload
luma 1500sh extended_bck.hog4showDownload
luma 1500 sh standard_bck.hog4showDownload
manufacturer fixture library (Link) Link
luma_1500_martin.zipDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
luma 1500 sh bas-8.fix2Download
luma 1500 sh bas-16.fix2Download
luma 1500 sh extended.fix2Download
luma 1500 sh standard.fix2Download
manufacturer fixture library (Link) Link

Photometrics

CAD symbols & drawings

File name File size Download
3D RFALuma1500sh_3D.rfa720KB
3D SKPLuma1500sh_3D.skp382KB
2DLuma1500sh_CAD_2D.dwg3MB
3DLuma1500sh_CAD_3D.dwg532KB
2D cad symbolsLuma1500sh_CAD_2DSYMBOLS.dwg65KB
Technical drawingLuma1500sh_TECHNICAL_DRAWING.pdf419KB
VectorWorksPROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx317MB
VectorWorksPROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx488MB
VectorWorksVECTORWORKS_SYMBOLS.vwx361KB

Tech docs

File name File size Download
Color DocumentLuma1500sh_COLOR.pdf778KB
Gobos DocumentLuma1500sh_GOBOS.pdf2MB

Software

File name File size Download

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida
Update Tool: UPBOX2P5 UPBOX2P5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.4.00 STABLE 05/05/2022 Improvements:
  • Improved Dimming algorithm
Note: FIRMWARE FOR NEW MODULE PROFILE.		 Rev. 2
1.1.07 STABLE 04/05/2022 Improvements:
  • Improved Dimming algorithm
Note: FIRMWARE FOR OLD MODULE PROFILE.		 Rev. 1
