OMEGAX26C45LB

OmegaPix 26C45LB

Order Code: OMEGAX26C45LB

IP rating
 IP30

Key Features

  • Possibilità di configurazioni curve sia concave che convesse grazie a piastre:
  • • 0-10° concave (10° - 5° - 2°)
  • • 0-5° convex (5° - 2°)

Angolo a 90° senza giunzioni grazie a cabinet con taglio a 45°

Read less
Angolo a 90° senza giunzioni grazie a cabinet con taglio a 45°

Photo Gallery

OMEGAX26C45LB
OMEGAX26C45LB
OMEGAX26C45LB

Specifiche

VIDEO
  • Tipo di chip driver: MBI 5252
  • Sorgente LED: SMD 2121 full black
  • Pixel pitch: 2.6mm / 0.1''
  • Risoluzione pannello: 192x192pixels
  • Risoluzione modulo: 96x96pixels
  • Flusso luminoso: 1.000nit
  • Contrasto: 3.000:1
  • Grayscale: 18 bit
  • Frequenza di aggiornamento ≥: 3.840Hz
  • Drive Mode: 1/16 scan, constan current
  • Angolo di visione verticale: 120°
  • Angolo di visione orizzontale: 120°
  • Densità LED: 147.456LED/sqm
  • Dead Pixel Ratio: <0.002
  • Vita media LED: 100.000
ALIMENTAZIONE
  • Power input/through: Seetronic TRUE powerCON
  • Alimentazione: AC 110/230 V 50/60 Hz
  • Assorbimento MAX per pannello: 160W
  • Assorbimento medio per pannello: 53W
  • Assorbimento MAX al metro quadro: 640W
  • Assorbimento medio al metro quadro: 160W
  • Assorbimento in standby (pannello): 20W
  • Max rated current/panel:: AC 220 V / 0,55 A
  • Temperatura di esercizio: -10°C / +45°C
  • Umidità di esercizio: 10~80 RH%
CONTROLLO
  • Tipo di receiving card: A8S
  • Altri tipi di controllo: rotation, 18bit+, clearview, mapping, firmware copy, RCFGX restore, calibration restore
  • Protocollo di controllo: Novastar
  • Ingresso di segnale: RJ45 Seetronic waterproof
  • Uscita di segnale: RJ45 Seetronic waterproof
MECCANICA
  • Moduli magnetici: available
  • Altre specifiche: curve configurations, climbable, rear panel swapping, corner protection for transport, velcro strips for gapless mounting
  • Dimensioni modulo (LxA): 250x250mm / 9.84''x9.84''
  • Dimensioni pannello (LxAxP): 500m×500mm×90.6mm / 19.69''
  • Sistema di sospensione verticale: attraverso supporto con gancio aliscaf
  • Connessione: sistema fast-lock di connessione seamless
  • Peso a pannello: 9kg / 19.84lbs
  • Peso al metro quadro: 36kg / 79.37lbs
  • Pannelli collegabili verticalmente ≤: 20
CORPO
  • Corpo: telaio in alluminio pressofuso
  • Configurazioni curve: concavo 2°, 5°, 10° - convesso 2°, 5°
  • Colore: nero
CARATTERISTICHE FISICHE
  • Grado IP: IP30
  • Raffreddamento: struttura priva di ventole, progettata per la dissipazione passiva tramite convezione naturale
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, EMC, UL

Accessori e prodotti correlati

Opzionale OXFCM80C45

Flightcase per 8 moduli corner 45° LED-display OMEGAPIX series

Order Code: OXFCM80C45

Opzionale OXDCL01

Cavo dati per led display OMEGAX series assemb. con RJ45, Seetronic, IP65, L.1,4 m

Order Code: OXDCL01

Opzionale OXACL01

Cavo di alimentazione per led display series, Seetronic, L.140 cm

Order Code: OXACL01

Opzionale OXHGB01C45L

Barra hanging / ground 45° sinistra

Order Code: OXHGB01C45L

Opzionale OXCJ88

Piastra angolare concava per cabinet, 2°

Order Code: OXCJ88

Opzionale OXCJ85

Piastra angolare concava per cabinet, 5°

Order Code: OXCJ85

Opzionale OXCJ80

Piastra angolare concava per cabinet, 10°

Order Code: OXCJ80

Opzionale OXCJ92

Piastra angolare convessa per cabinet, 2°

Order Code: OXCJ92

Opzionale OXCJ95

Piastra angolare convessa per cabinet, 5°

Order Code: OXCJ95

Opzionale NOVAMCTRLR5

Processore Video sender, res. 3840x1080, 8xRJ45, 4.6 kg

Order Code: NOVAMCTRLR5

Opzionale FMTOOL

Strumento per la manutenzione frontale dello schermo OMEGAX-DELTAX LED (INDOOR)

Order Code: FMTOOL

Opzionale OXXJ

Giunto metallico per unire 4 cabinet di OMEGAX o SIGMAX, foro M10

Order Code: OXXJ

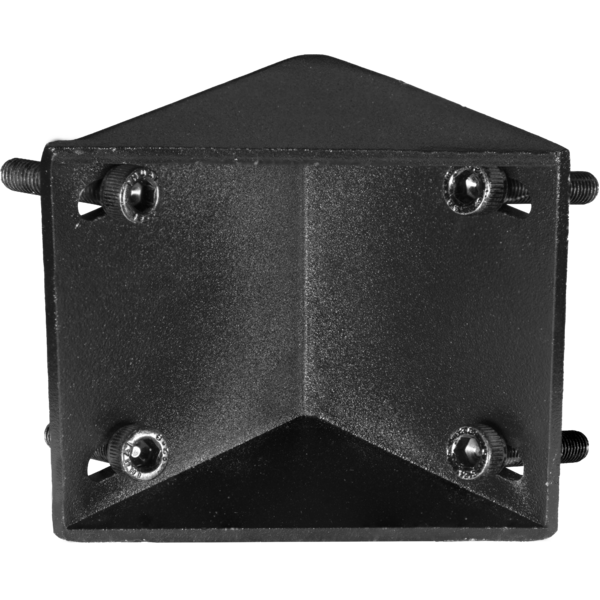

Opzionale OXC45MP

Piastra di montaggio per cabinet a 45°

Order Code: OXC45MP

Downloads

Technical documentation and support files

CAD symbols & drawings CAD symbols & drawings

File name File size Download
2DOMEGAX26C45LB_2D.zip5MB
Technical drawingOMEGAX26C45LB_TECHNICAL DRAWINGS.zip692KB

Firmware

Update Tool: {Upbox}
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
4.5.0.56 STABLE 01/02/2017 Definitive Stable Version.
