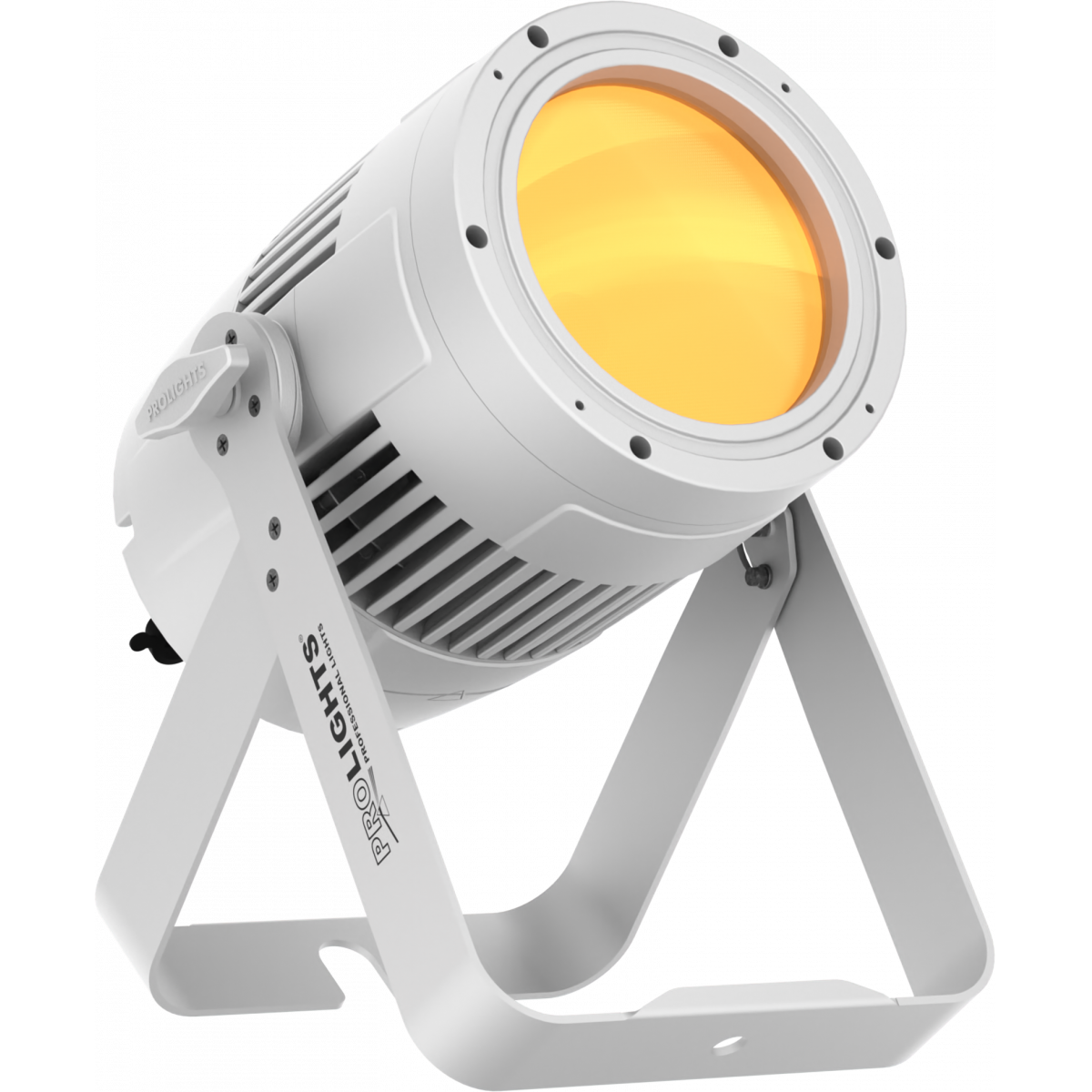

StudioCob PlusTU

Par IP65 COB LED Tungsten White da 150W

StudioCob PlusTU è un par LED IP65 potente e incredibilmente versatile. Combina una sorgente COB LED con un tradizionale proiettore parabolico per offrire una valida sostituzione ai PAR tradizionali, con un output omogeneo, proiezione uniforme e diverse possibilità di lenti.

Caratteristiche principali:

Connettori IP65 per un utilizzo semplice sia indoor che outdoor
Sorgente COB LED warm white 3.000K da 150 W con HD dimming e alto CRI
Possibilità di lenti con 18° - 38° - 60°

Vedi varianti

PHOTO GALLERY

Specifiche tecniche

SORGENTE LUMINOSA

Sorgente: 150W Bianco Tungsteno LED
CCT: 3.000
Flusso luminoso: (18°) 8'419 - (38°) 7'837
Lux: (18°) 5'873lx @3 m
Lux: (38°) 1'483lx @3 m
CRI: > 90
Durata media sorgente: > 30.000 h

OTTICA

Angolo di proiezione: (on-board) 18° - (inc) 38° - (opt) 60°
Angolo di campo: (on-board) 36° - (inc) 63°
Tipo lente: riflettore parabolico in combinazione con lente Fresnel HD
Ottiche aggiuntive: flood (without lens) - 38° (inc)

EFFETTI DINAMICI

Modalità statico: riproduzione statica di un colore
Modalità manuale: regolazione manuale dimmer e strobo
Auto mode: programmi integrati con regolazione della velocità di esecuzione

CORPO

Corpo: corpo in alluminio pressofuso ad alta resistenza
Colore: nero, variante con finitura bianca disponibile

CONTROLLO

Protocolli: DMX512, RDM
Canali DMX: 1 / 2 / 5channel
RDM: RDM per controllo e impostazioni remote della fixture
Display: display touch black OLED
Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
Master/Slave: per il controllo di più unità collegate in catena

ELETTRONICA

Dimmer: 0 ~ 100% lineare, elettronico
Curve dimmer: 4 curve dimmer selezionabili
Strobo / shutter: 1 - 28 Hz, elettronico
Batteria display: batteria tampone autoricaricabile
Temperatura d'esercizio: -20° ~ +45°
Controllo LED: frequenza senza flicker con PWM regolabile
PWM selezionabile: 600 ~ 25.000 Hz

ALIMENTAZIONE

Alimentazione elettrica: 100-240V - 50/60Hz
Potenza massima assorbita: 141W
Potenza massima assorbita (a 120V): 147W
Output (a 230V): 25 unità connesse in serie

CARATTERISTICHE FISICHE

Grado IP: 65 per installazioni esterne temporanee, non fisse
Raffreddamento: attivo, funzionamento silenzioso
Sospensione e fissaggio: doppia staffa per il fissaggio in sospensione e per il posizionamento del proiettore da terra
Connessione di segnale: Seetronic XLR 5p IN/OUT
Connessione di alimentazione: Seetronic powerKon waterproof IN/OUT connectors
Dimensioni (LxAxP): 259x187x370mm / 10.2''x7.36''x14.57''
Peso: 4,95kg / 10.91lbs

CERTIFICAZIONI / APPROVAZIONI

certificazioni / Approvazioni: CE, UKCA, RCM, cTUVus, FCC

BOX CONTENT

1 x STUDIOCOBPLUSTU
1 x 1,5 meters 3G1,5mmq power cable (BARE END - SEETRONIC POWERCON TRUE1 IP65 power connector)
User Manual

Varianti

Code

Colore

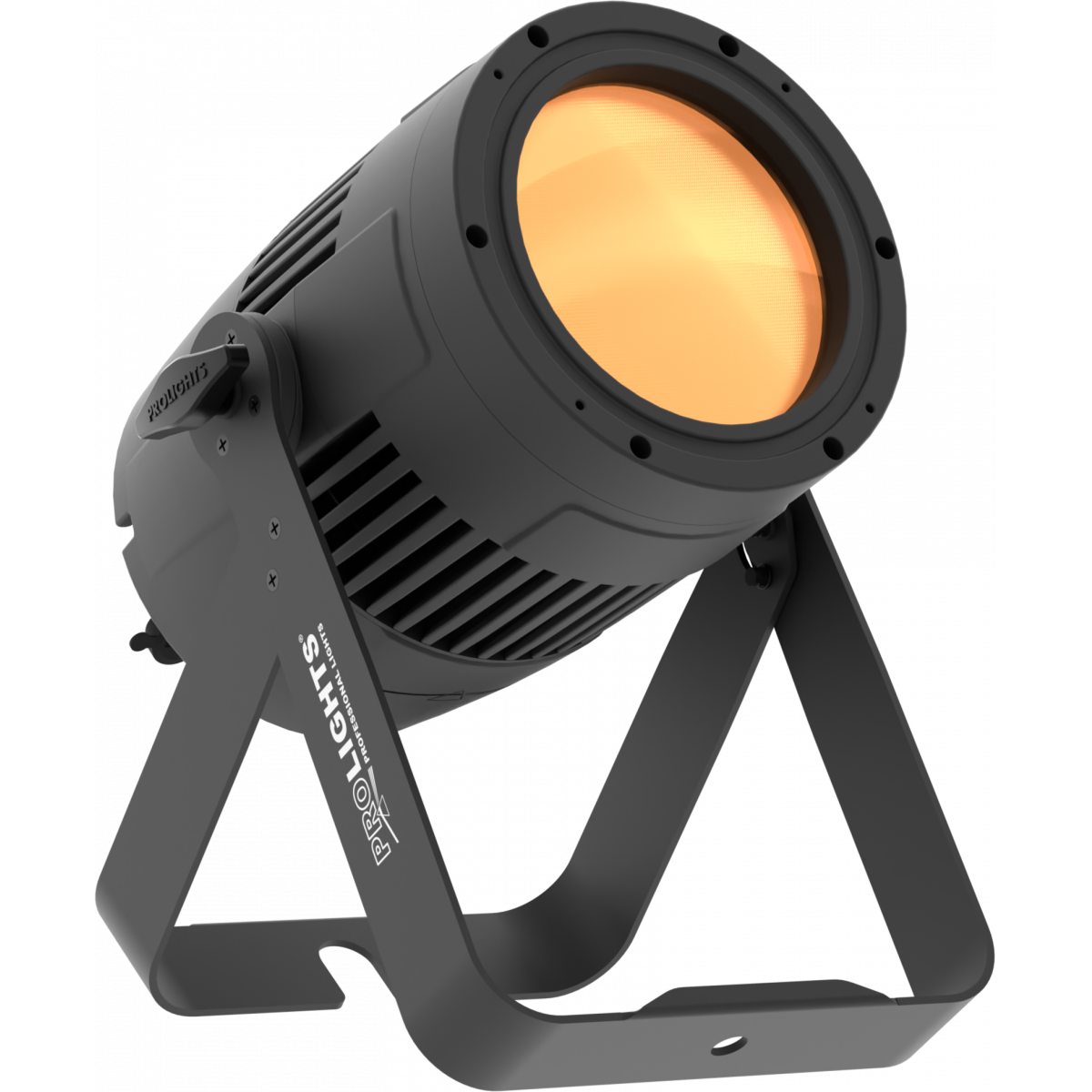

STUDIOCOBPLUSTUBK

Black

STUDIOCOBPLUSTUWH (DISCONTINUO)

White

Accessori e prodotti correlati

C6002B

(optional)

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

RSR0630B

(optional)

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

STUDIOCOBPLUSL38

(included)

Ottica per proiettori led serie STUDIOCOBPLUS, 38°

STUDIOCOBTPG

(optional)

Telaio porta gelatina per proiettori STUDIOCOB

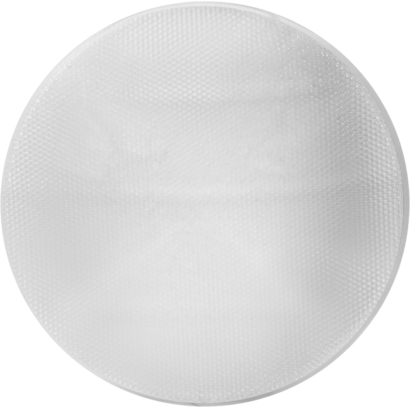

STUDIOCOBPLUSL60

(optional)

Ottica per proiettori led serie STUDIOCOBPLUS, 60°

STUDIOCOBBD

(optional)

4 alette per regolazione fascio di luce, telaio porta geltine incluso

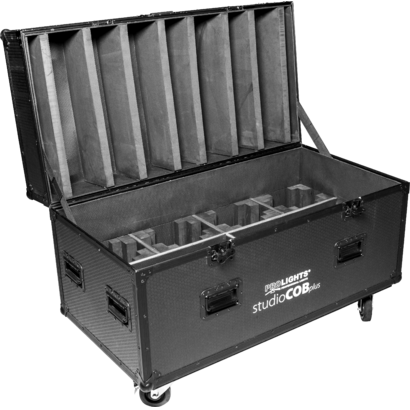

FCLCOBPLUS

(optional)

Flight case per 8 STUDIOCOBPLUS

Upbox 1

(optional)

Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT

UPBOXPRO

(optional)

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

	File name	File size	Download
	Studiocobplustu_A4_DATASHEET_(EN).pdf	178KB
	Studiocobplustu_A4_DATASHEET_(IT).pdf	181KB
	Studiocobplustu_LETTER_DATASHEET_(EN).pdf	178KB

User manual

	File name	File size	Download
	Studiocobplustu_USER_MANUAL_ITEN.pdf	1MB

DMX chart & personalities

	File name	File size	Download
	Studiocobplustu_DMX_CHARTS.pdf	45KB

STUDIOCOBPLUSTU Firmware rev. 2.5

manufacturer fixture library (Link)	Link
prolights_studiocobplustu.d4	Download

manufacturer fixture library (Link)	Link
prolights_studiocobplustu_1ch.hed	Download
prolights_studiocobplustu_2ch.hed	Download
prolights_studiocobplustu_5ch.hed	Download

STUDIOCOBPLUSTU Firmware rev. 2.3

manufacturer fixture library (Link)	Link
prolights_studiocobplustu.d4	Download

manufacturer fixture library (Link)	Link
prolights_studiocobplustu_1ch.hed	Download
prolights_studiocobplustu_2ch.hed	Download
prolights_studiocobplustu_5ch.hed	Download

Photometrics

	File name	File size	Download
	prolights_studiocobplustu.ies	30KB
	prolights_studiocobplustu_18°.ies	30KB
	prolights_studiocobplustu_38°.ies	30KB
	Studiocobplustu_PHOTOMETRICS.pdf	971KB
	Studiocobplustu_PHOTOMETRICS.pdf	247KB
	Download DIALux product catalogue	-

CAD symbols & drawings

	File name	File size	Download
	Studiocobplustubk_3D.rfa	1MB
	Studiocobplustu_3D.skp	2MB
	Studiocobplustubk_CAD_2DSYMBOLS.dwg	65KB
	Studiocobplustu_TECHNICAL_DRAWING.pdf	226KB
	PROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx	317MB
	PROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx	317MB
	PROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx	488MB
	PROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx	488MB
	STUDIOCOBPLUSTU_SYMBOLS.zip	1MB

Tech docs

	File name	File size	Download

Software

	File name	File size	Download

Firmware

Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:

Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida

Revisione	Data Rilascio	Firmware changelog
Update Tool: UPBOX1UP5 UPBOXPRO
Check hardware changelog before downloading firmware
2.5 STABLE	31/10/2023	Improvement: Increased to 65535 the maximum working hours of the device.
