ECLCTPLUSIP

EclProfile CT+IP

SPEKTRA

Order Code: ECLCTPLUSIPBK

Source
96x3W sorgente LED personalizzata a 6 colori (rosso, verde, blue, royal blue, menta, ambra)
IP rating
 IP65 per installazioni esterne temporanee, non fisse
Weight
10kg / 22.05lbs

Key Features

  • Classificazione IP per installazioni outdoor
  • Gobo rotante IP65 (opzionale)
  • CCT lineare da 2.800K a 10.000K con CRI fino a 96
  • Preset di filtri colore, tungsten emulation su dimmerata e colore, controllo tint (+/- verde)

EclProfile CT+IP è un LED IP ellissoidale a colori e bianco regolabile progettato per applicazioni esterne come tour, parchi a tema, navi da crociera e qualsiasi evento all'aperto.
Utilizza la stessa sorgente LED a 6 colori della sua versione per interni ed il corpo IP dei proiettori accetta tutte le lenti e gli accessori standard della gamma EclProfile.
Il suo array LED personalizzabile ed il potente colour control integrato consentono di raggiungere bianchi luminosi e di alta qualità, fino a 97 CRI, mantenendo una resa cromatica costante e garantendo un controllo totale della luce.
L'ampio set di funzionalità include speciali funzioni teatrali come l'emulazione del tungsteno su dimmer e colori, preimpostazioni di colore LEE, CTO virtuale e funzioni da studio, come la regolazione del verde e del magenta sulle preimpostazioni del bianco.

Read less
EclProfile CT+IP è un LED IP ellissoidale a colori e bianco regolabile progettato per applicazioni esterne come tour, parchi a tema, navi da crociera e qualsiasi evento all'aperto.Utilizza la stessa s...

Product Video

Discover the EclProfile CT+IP in action

Photo Gallery

ECLCTPLUSIPBK
ECLCTPLUSIPBK
ECLCTPLUSIPBK
ECLCTPLUSIPBK

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 96x3W sorgente LED personalizzata a 6 colori (rosso, verde, blue, royal blue, menta, ambra)
  • CCT: @full 5.000
  • Flusso luminoso: (5°) 3'805 lm; (10°) 4'790 lm; (14°) 5'047 lm; (19°) 5'380 lm; (26°) 6'681 lm; (36°) 6'814 lm; (50°) 5'773 lm; (70°) 7'430 @Full
  • Flusso luminoso: (zoom 15°-30°) (min angle) 5'290 lm; (max angle) 6'664 lm - (zoom 25°-50°) (min angle) 7'042 lm; (max angle) 9'817 @full
  • Lux: (5°) 14'638 lx; (10°) 8'663 lx; (14°) 3'812 lx; (19°) 2'530 lx; (26°) 1'759 lx; (36°) 810 lx; (50°) 474 lx; (70°) 306lx @5 m full
  • Lux: (zoom 15°-30°) (min angle) 3'502 lx; (max angle) 1'800 lx - (zoom 25°-50°) (min angle) 2'608 lx; (max angle) 974lx @5 m full
  • CRI: 93,7 @3.200 K; 97,6 @5.600 K
  • R9: 98,6 @3.200 K; 98,2 @5.600 K
  • TLCI: 95 @5.600 K
  • TM30 Rf: 92 @5.600 K
  • TM30 Rg: 100,1 @5.600 K
  • Durata media sorgente: > 50.000 h
OTTICA
  • Tipo lente: gruppo ottico composto da lente in vetro HQ
  • Ottiche aggiuntive: optional 5° / 10° / 14° / 19° / 26° / 36° / 50° / 70° / 90° zoom 15°-30° / zoom 25°-50°
  • Focus: manuale
  • Altro: consulta accessori disponibili
SISTEMA COLORE
  • Miscelazione del colore: RGB, Royal Blue, Mint, PC Amber
  • CCT: controllo CCT, correzione +/- green, emulazione tungsten
  • Preset bianchi: 2.800 K ~ 10.000K
  • Ruota colori: LEE filter emulation and RGB / HSI / CMY input mode selectable
EFFETTI DINAMICI
  • Gobos rotanti: optional, see available accessories
  • Dimensioni gobos: B, outer: 86 mm - image: 64,5 mm - thickness: 1,1 mm
  • Caratteristiche speciali: 4 fan modes available and output management and canale crossfade lineare per fade da qualsiasi white macro ad un qualsiasi colore; CTO virtuale sui colori
CORPO
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: RAL 9004
CONTROLLO
  • Protocolli: DMX512, RDM
  • Stand Alone: selection of static colours, white presets, manual colours and built-in effects with adjustable speed
  • Canali DMX: UNO / DUO / Basic / Standard / Extended / RAW Direct / RAW 16bit / XYchannel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX2 (interfaccia USB-DMX non inclusa) tramite software dedicato
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 25 Hz, elettronico
  • Temperatura d'esercizio: -20° ~ +45° Ta
  • Controllo LED: funzionamento senza sfarfallio
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 264W
  • Standby power: 7,5W
  • Output (a 230V): 9 unità connesse in serie
  • Fattore di potenza: > 0,95
CARATTERISTICHE FISICHE
  • Grado IP: IP65 per installazioni esterne temporanee, non fisse
  • Raffreddamento: ventilazione silenziosa
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Connessione di segnale: Seetronic XLR 5p IN/OUT
  • Connessione di alimentazione: Seetronic powerCON TRUE IP65 IN/OUT
  • Dimensioni (LxAxP): 324x540x660mm / 12.76''x21.26''x25.98''
  • Peso: 10kg / 22.05lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, RCM
BOX CONTENT
  • 1 x ECLCTPLUSIP
  • 1 x 1,5 meters 3G1,5mmq power cable (BARE END - SEETRONIC POWERCON TRUE1 IP65 power connector)
  • 1 x Calibration Report
  • User Manual

Accessori e prodotti correlati

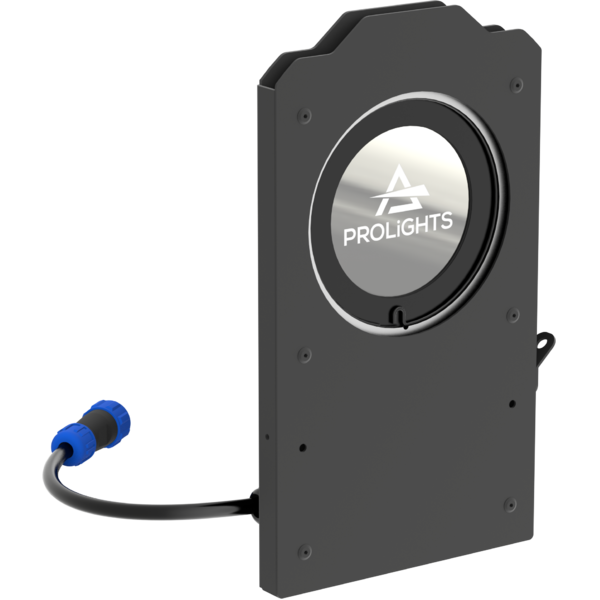

Opzionale <b>EclProfile </b> Rotating Gobo

Modulo gobo rotante per proiettori ECL Profile, nero

Order Code: ECLPRIPROTGOBO1BK

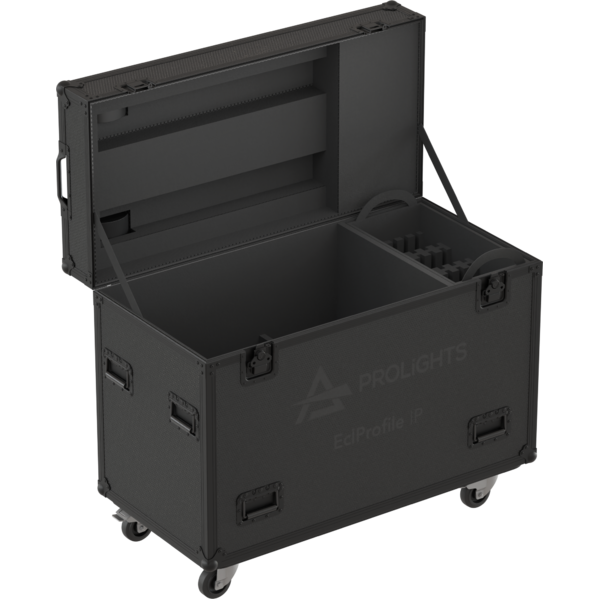

Opzionale FCLECLPRIP

Flightcase per 6 proiettori ECLFWIP / ECLCTPLUSIP con ottiche 19°, 26, 36°, 50°

Order Code: FCLECLPRIP

Opzionale FCLECLPRLZ

Flightcase per contenere 8 lenti zoom ECLPRLZ

Order Code: FCLECLPRLZ

Opzionale <b>EclProfile</b> Smooth filter

Filtro smooth/omogeneizzatore con telaio in alluminio e magneti per EclProfile

Order Code: ECLPRSMOOTHF1

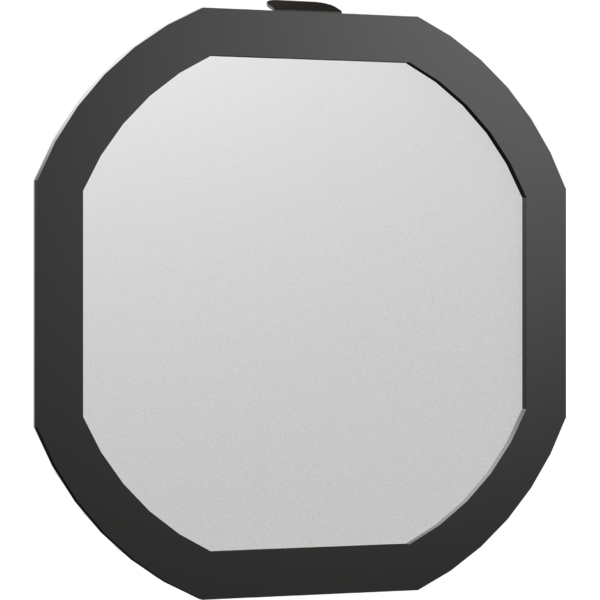

Opzionale <b>EclProfile</b> Smooth filter2

Filtro smooth/omogeneizzatore magnetico per EclProfile

Order Code: ECLPRSMOOTHF2

Opzionale <b>EclProfile</b> Pole Operated Yoke

Staffa pole operated per proiettori ECL Profile

Order Code: ECLPRPOYO

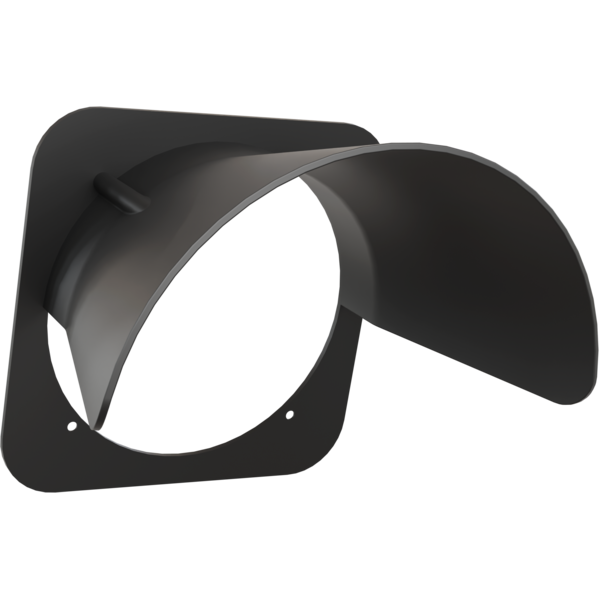

Opzionale <b>EclProfile</b> Half Snoot

Mezza visiera per serie ECL Profile, comp. con lenti 19°, 26° e 36°, nera

Order Code: ECLPRHSNOOTBK

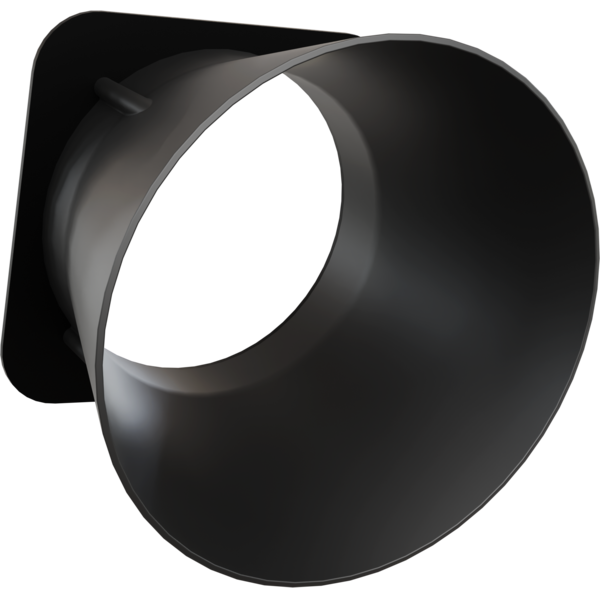

Opzionale <b>EclProfile</b> Full Snoot

Visiera completa per serie ECL Profile, comp. con lenti 19°, 26° e 36°, nera

Order Code: ECLPRFSNOOTBK

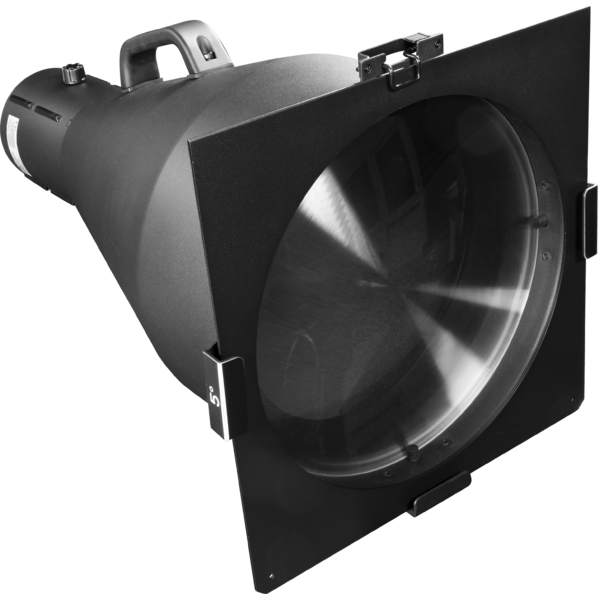

Opzionale ECLLB05BK

Ottica 5° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero

Order Code: ECLLB05BK

Opzionale ECLPRL05BK

Ottica 5° PRL per proiettoriEcl Profile, housing nero

Order Code: ECLPRL05BK

Opzionale ECLPRL10BK

Ottica 10° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL10BK

Opzionale ECLPRL14BK

Ottica 14° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL14BK

Opzionale ECLPRL19BK

Ottica 19° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL19BK

Opzionale ECLPRL26BK

Ottica 26° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL26BK

Opzionale ECLPRL36BK

Ottica 36° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL36BK

Opzionale ECLPRL50BK

Ottica 50° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL50BK

Opzionale ECLPRL70BK

Ottica 70° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL70BK

Opzionale ECLPRL90BK

Ottica 90° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRL90BK

Opzionale ECL LZ

Ottica per sagomatori ECLFC/HDL, telaio porta gelatina incluso, zoom 15°-30°

Order Code: ECLLZ1530

Opzionale <b>EclPrl</b> Zoom

Ottica Zoom 15°-30° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRLZ1530BK

Opzionale <b>EclPrl</b> Zoom

Ottica Zoom 25°-50° PRL per proiettori EclProfile, housing nero

Order Code: ECLPRLZ2550BK

Opzionale ECL LZ

Ottica per sagomatori ECLFC/HDL, telaio porta gelatina incluso, zoom 25°-50°

Order Code: ECLLZ2550

Opzionale ECLPRGH

Porta gobos per sagomatori ECL Profile, B size

Order Code: ECLPRGH

Opzionale ECLPRGHA

Porta gobos per sagomatori ECL Profile, A size

Order Code: ECLPRGHA

Opzionale ECLPRIRIS

Accessorio Iris per sagomatori Ecl Profile

Order Code: ECLPRIRIS

Opzionale ECLPRSEF1

Kit filtro soft edge e holder per proiettori ECL Profile

Order Code: ECLPRSEF1

Opzionale ECLLZLLKA

Vite a testa esagonale, per il montaggio di ECLLZ su ECLCTPLUS / IP, ECLFW / IP, ed ECLFS

Order Code: ECLLZLLKA

Opzionale IPTESTBOX

Tester portatile di vuoto e pressione per dispositivi ProLights IP

Order Code: IPTESTBOX

Opzionale SPGM10

Spigot 28mm per fixtures, perno M10

Order Code: SPGM10

Opzionale SPGM12

Spigot 28mm per fixtures, perno M12

Order Code: SPGM12

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Opzionale RSR0630B

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

Order Code: RSR0630B

Opzionale C6002B

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

Order Code: C6002B

Opzionale C6040B

Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero

Order Code: C6040B

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetEclctplusipbk_A4_DATASHEET_(ITA).pdf(06/05/2025)687KB
Letter datasheetEclctplusip_LETTER_DATASHEET_(EN).pdf(22/02/2022)645KB
Letter datasheetEclctplusip_A4_DATASHEET_(EN).pdf(26/06/2024)690KB
Tender SpecificationEclctplusip_TENDER_SPECIFICATION.pdf(21/02/2022)5MB

User manual User manual

File name File size Download
User manualEclctplusip_USER_MANUAL_EN.pdf(29/09/2023)11MB
User manualEclctplusip_USER_MANUAL_FR.pdf(29/09/2023)11MB
User manualEclctplusip_FIRMWARE_UPDATE.pdf(16/03/2021)631KB
User manualGENERAL_SAFETY_INFORMATION.pdf(02/12/2022)12MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartEclctplusip_DMX_CHARTS.pdf(23/02/2022)82KB

ECLCTPLUSIPBK Firmware rev. 1.30.5

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

ECLCTPLUSIPBK Firmware rev. 1.30

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics Photometrics

File name File size Download
IESprolights_eclctplus ip_ies files.zip(27/12/2021)78KB
LDTprolights_eclctplus ip_ldt files.zip(27/12/2021)75KB
PhotometricsEclctplusip_PRL5_PHOTOMETRICS_REPORT.pdf(20/12/2021)3MB
PhotometricsEclctplusip_PRL10_PHOTOMETRICS_REPORT.pdf(20/12/2021)3MB
PhotometricsEclctplusip_PRL14_PHOTOMETRICS_REPORT.pdf(20/12/2021)3MB
PhotometricsEclctplusip_PRL15-30_PHOTOMETRICS_REPORT.pdf(20/12/2021)4MB
PhotometricsEclctplusip_PRL19_PHOTOMETRICS_REPORT.pdf(20/12/2021)3MB
PhotometricsEclctplusip_PRL25-50_PHOTOMETRICS_REPORT.pdf(20/12/2021)3MB
PhotometricsEclctplusip_PRL26_PHOTOMETRICS_REPORT.pdf(20/12/2021)3MB
PhotometricsEclctplusip_PRL36_PHOTOMETRICS_REPORT.pdf(20/12/2021)3MB
PhotometricsEclctplusip_PRL50_PHOTOMETRICS_REPORT.pdf(20/12/2021)3MB
PhotometricsEclctplusip_PRL70_PHOTOMETRICS_REPORT.pdf(20/12/2021)3MB
PhotometricsEclctplusip_PRL90_PHOTOMETRICS_REPORT.pdf(11/04/2024)5MB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D sketchupECLCTPLUSIP_3D_SKETCHUP.zip13MB
2DECLCTPLUSIP_2D.zip168MB
3DECLCTPLUSIP_3D.zip9MB
2D cad symbolsECLCTPLUSIP_2DSYMBOLS.zip863KB
Technical drawingECLCTPLUSIP_TECHNICAL DRAWINGS.zip7MB
VectorWorksECLCTPLUSIP_SYMBOLS.zip7MB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(13/05/2025)321MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB

Tech docs Tech docs

File name File size Download
Noise ReportEclctplusip_NOISE_REPORT.pdf(04/07/2023)1MB

Software Software

File name File size Download
SoftwareECLFWIP/CT+ Firmware Updater(03/03/2025)9MB

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (download completo disponibile sul Customer Care - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Info aggiuntive:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento (UPBOXPRO, UPBOX1 e UPBOX2)
  • E' possibile aggiornare le schede di rete (tramite file .EHEX) grazie alla seguente guida con il software Professional Uploader.
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.30.5 STABLE 12/02/2025 Improvement:
  • Removed minimum number of channels to work via DMX.
 Rev. 1.0
1.30 STABLE 04/03/2021 First stable release.

Richiesta Informazioni

NEWSLETTER

Iscriviti alla nostra Newsletter

Loading...
