ECLFRESNELPT

EclFresnel PTW

Source
260W sorgente LED personalizzata a 6 colori (rosso, arancio, verde, royal blue, blue, lime)
Zoom range
17° - 91° manuale
IP rating
 IP20
Weight
9,7kg / 21.38lbs

Key Features

  • Tunable White 2.800 K -10.000 K con elevato CRI e cambiacolori
  • Correzione +/- verde e magenta
  • Privo di rumore per utilizzo in studio e teatro

EclFresnel PTW è un fresnel LED, equivalente a proiettori alogeni da 1.000W. La specifica sorgente a 6 colori permette di riprodurre qualsiasi tonalità di colore e coprire interamente lo spettro del bianco, da 2.800 K a 10.000 K con un elevato CRI. Il sistema ottico sfrutta la potenza di un LED custom da 260W con 6 colori per creare una proiezione uniforme, colori vivi e bianchi precisi, consentendo la possibilità di applicare la correzione +/- verde e magenta per integrarsi con altre fonti di luce. Dotato di HDL Dimming e regolabile da 2.800 K a 10.000 K, EclFresnel PTW offre esattamente performance e qualità di output richieste da questo tipo di apparecchio.

Read less
EclFresnel PTW è un fresnel LED, equivalente a proiettori alogeni da 1.000W. La specifica sorgente a 6 colori permette di riprodurre qualsiasi tonalità di colore e coprire interamente lo spettro del b...

Varianti

Code Finitura RAL
ECLFRESNELPTW
ECLFRESNELPTW
Black RAL 9004
ECLFRESNELPTWWH
ECLFRESNELPTWWH
White RAL 9010

Product Video

Discover the EclFresnel PTW in action

Photo Gallery

ECLFRESNELPTW
ECLFRESNELPTW
ECLFRESNELPTW
ECLFRESNELPTW
ECLFRESNELPTW
ECLFRESNELPTW

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 260W sorgente LED personalizzata a 6 colori (rosso, arancio, verde, royal blue, blue, lime)
  • CCT: 2.800 K - 10.000
  • Flusso luminoso: (17°) 4'653 lm - (91°) 7'896 @Full
  • Lux: (17°) 1'678 lx - (91°) 344lx @5 m full
  • CRI: 90 @3.200 K; 89 @5.600 K
  • R9: 80 @3.200 K; 87 @5.600 K
  • TLCI: 77 @5.600 K
  • TM30 Rf: 87 @3.200 K; 81 @5.600 K
  • TM30 Rg: 106 @3.200 K; 106 @5.600 K
  • Durata media sorgente: > 50.000 h
OTTICA
  • Zoom range: 17° - 91° manuale
  • Diametro lente: 8'' - 200mm / 0.31''
  • Tipo lente: Fresnel zoom lens
  • Focus: manuale
SISTEMA COLORE
  • Miscelazione del colore:
  • CCT: controllo CCT, correzione +/- green, emulazione tungsten
  • Preset bianchi: 2.800 K -10.000K
  • Ruota colori: ruota colori virtuale con macro
  • Macros: macro con controllo di velocità e intensità incorporate
EFFETTI DINAMICI
  • Modalità statico: riproduzione statica di un colore
  • Modalità manuale: regolazione manuale dimmer e CT con correzione colore da manopola
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
  • Caratteristiche speciali: canale crossfade lineare per fade da qualsiasi white macro ad un qualsiasi colore; CTO virtuale sui colori
CORPO
  • Hardware a bordo: telaio del filtro, barndoor ad 8 porte e spigot per staffa OMEGA
  • Pan range: 360° con regolazione manuale
  • Tilt range: 340° con regolazione manuale
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero (RAL9004), variante con finitura bianca disponibile (RAL9010)
  • Altro: spigot 28 mm
CONTROLLO
  • Protocolli: DMX512, RDM, rotatory knob
  • Canali DMX: 1 / 2 / 5 - 1 / 5 - 2 / 7 / 9 / 12 / 13 / 16 / 19 / 21channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
  • Altro: 16bit control of dimmer and Color
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Temperatura d'esercizio: -10° ~ +45° Ta
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 260W
  • Output (a 230V): 11 unità connesse in serie
  • Fattore di potenza: >0,93
CARATTERISTICHE FISICHE
  • Grado IP: IP20
  • Raffreddamento: sistema di dissipazione con heating-pipe
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
  • Connessione di alimentazione: Neutrik powerCON TRUE1 IN/OUT connectors
  • Dimensioni (LxAxP): 341x545x343mm / 13.43''x21.46''x13.5''
  • Peso: 9,7kg / 21.38lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT
  • 1 x ECLFRESNELPTW
  • 1 x 1,5 meters power cable (BARE END - NEUTRIK POWERCON TRUE1 IP65)
  • 1 x ECLFRSBD
  • 1 x ECLFRSTPG
  • User Manual

Accessori e prodotti correlati

Opzionale 9513FXWL03

Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m

Order Code: 9513FXWL03

Opzionale TOUR53415L03

Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m

Order Code: TOUR53415L03

Incluso ECLFRSPG

Spigot per fixtures PROLIGHTS

Order Code: ECLFRSPG

Opzionale C6040B

Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero

Order Code: C6040B

Opzionale C6002B

Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White

Order Code: C6002B

Opzionale RSR0630B

Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

Order Code: RSR0630B

Opzionale 9533FXWL03

Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m

Order Code: 9533FXWL03

Opzionale 958225L03

Cavo TH07 3x2.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m

Order Code: 958225L03

Incluso ECLFRSBD

Alette per regolazione fascio di luce

Order Code: ECLFRSBD

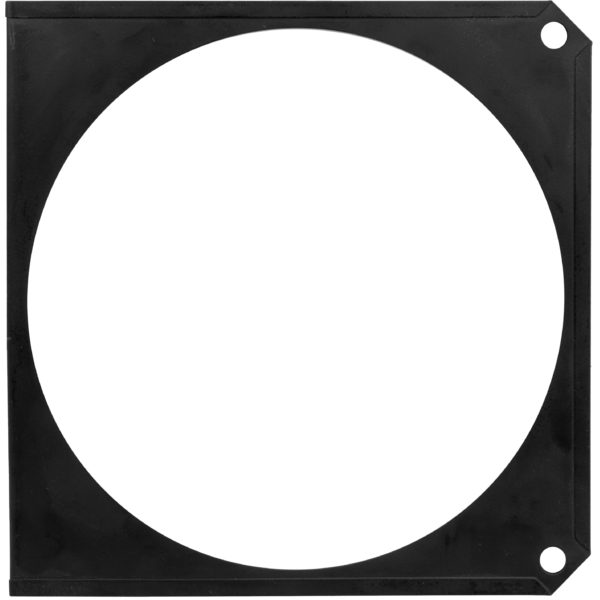

Incluso ECLFRSTPG

Telaio porta gelatina per ECLFRESNEL series

Order Code: ECLFRSTPG

Opzionale EFSBUFDS

SNAPBAG - Universal SMALL DEEPER for BARNDOORS

Order Code: EFSBUFDS

Opzionale SPGM10

Spigot 28mm per fixtures, perno M10

Order Code: SPGM10

Opzionale SPGM12

Spigot 28mm per fixtures, perno M12

Order Code: SPGM12

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetEclfresnelptw_A4_DATASHEET_(IT).pdf(04/05/2021)586KB
Letter datasheetEclfresnelpt_A4_DATASHEET_(EN).pdf(31/10/2022)568KB

User manual User manual

File name File size Download
User manualEclfresnelptw_USER_MANUAL_EN.pdf(17/01/2025)5MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartEclfresnelptw_DMX_CHARTS.pdf(17/01/2025)152KB

ECLFRESNELPTW Firmware rev. 1.9

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights_eclipsefrestw_12ch.hedDownload
prolights_eclipsefrestw_13ch.hedDownload
prolights_eclipsefrestw_16ch.hedDownload
prolights_eclipsefrestw_19ch.hedDownload
manufacturer fixture library (Link) Link
eclipsefresneltw_1ch.fdfDownload
eclipsefresneltw_2ch.fdfDownload
eclipsefresneltw_5ch1.fdfDownload
eclipsefresneltw_5ch2.fdfDownload
eclipsefresneltw_7ch.fdfDownload
eclipsefresneltw_9ch.fdfDownload
eclipsefresneltw_12ch.fdfDownload
eclipsefresneltw_13ch.fdfDownload
eclipsefresneltw_16ch.fdfDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights@eclipse_fres_tw_12ch@.xmlDownload
prolights@eclipse_fresnel_tw@2_channel@ma_library_update_v14.2.xmlpDownload
prolights@eclipse_fresnel_tw@5_channel@ma_library_update_v14.2.xmlpDownload
prolights@eclipse_fresnel_tw@7_channel@ma_library_update_v14.2.xmlpDownload
prolights@eclipse_fresnel_tw@9_channel@ma_library_update_v14.2.xmlpDownload
prolights@eclipse_fresnel_tw@13_channel@ma_library_update_v14.2.xmlpDownload
prolights@eclipse_fresnel_tw@16_channel@ma_library_update_v14.2.xmlpDownload
prolights@eclipse_fresnel_tw@19_channel@ma_library_update_v14.2.xmlpDownload
hdtwc_12ch.hog4showDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
eclipse fresnel tw 9 channel.fix2Download
eclipse fresnel tw 7 channel.fix2Download
eclipse fresnel tw 5 channel.fix2Download
eclipse fresnel tw 2 channel.fix2Download
eclipse fresnel tw 19 channel.fix2Download
eclipse fresnel tw 13 channel.fix2Download
eclipse fresnel tw 16 channel.fix2Download

Photometrics Photometrics

File name File size Download
PhotometricsEclfresnelpt_PHOTOMETRICS_REPORT.pdf(15/05/2020)6MB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D sketchupECLFRESNELPT_3D_SKETCHUP.zip6MB
2DEclfresnelpt_CAD_2D.dwg(14/05/2020)5MB
3DECLFRESNELPT_3D.zip2MB
Technical drawingEclfresnelpt_TECHNICAL_DRAWING.pdf(14/05/2020)600KB
VectorWorksECLFRESNELPT_SYMBOLS.zip3MB

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (download completo disponibile sul Customer Care - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Info aggiuntive:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento (UPBOXPRO, UPBOX1 e UPBOX2)
  • E' possibile aggiornare le schede di rete (tramite file .EHEX) grazie alla seguente guida con il software Professional Uploader.
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.9 STABLE 26/06/2023 New function:
  • Added 11CH DMX mode.
 Rev. 1
Rev. 2
Rev. 1.2
Rev. 1.1
