ECLCYC100
PROLIGHTS

EclCyclorama 100

ORDER CODE: ECLCYC100

Proiettore lineare soft-edge CYC e flood light con sorgente da 330W RGB+Warm White

EclCyclorama 100 è un proiettore lineare con ottica soft-edge per applicazioni come CYC o floodlight, progettato in un form factor sorprendentemente sottile per essere applicato sia sul fronte che sul retro di un palco, ed allo stesso tempo offrire un livello di luminosità senza precedenti nella sua categoria. Il proiettore è dotato di una sorgente LED RGB + WarmWhite custom e calibrata, in grado di fornire una riproduzione di luce bianca bianca lineare e di alta qualità ad ampio spettro con elevate prestazioni CRI, TLCI e TM30. Il sistema ottico è stato progettato per offrire un angolo di proiezione asimmetrico molto ampio e con un'alta efficienza e potenza d'emissione, permettendo ai proiettori della gamma EclCyclorama un'estrema flessibilità, sia per applicazioni in cui i proiettori sono connessi in catena oppure quando separati da una notevole distanza, senza limiti nella sovrapposizione dei fasci, preoccupazioni di eventuali dark-gaps o di omogeneità in proiezione. EclCyclorama è estremamente user-friendly e offre molteplici possibilità di controllo tra cui DMX, RDM, Artnet, sACN e Wireless DMX.

SPEKTRA

Caratteristiche principali:

  • Sorgente LED RGB + Warm White con controllo White CCT full range (CRI 93 @3.200 K) e accesso a colori.
  • Altezza del proiettore di soli 12 cm applicazioni sia fronte palco che back stage
  • Ampio fascio asimmetrico per installazione modulare a diverse distanza tra fixtures
  • Hardware con regolazione dell'angolo tilt, accessori di controllo del fascio, facile applicazione sia in sospensione che da terra

PHOTO GALLERY

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 330W RGB + Bianco Caldo
  • Flusso luminoso: (with 40°x80° filter on board) 22'649 @full
  • Lux: @1 m to wall and 1,5 m height @full (with standard filter 40°x80°) 1'240 lx - (with 40° filter) 2'610 lx - (with 10°x60° filter) 3'110 lx - (with 30°x60° filter) 2'880lx
  • CRI: 93 @3.200 K; 92,6 @5.600 K
  • R9: 88 @3.200 K; 93,7 @5.600 K
  • TLCI: 91 @5.600 K
  • TM30 Rf: 90,9 @5.600 K
  • TM30 Rg: 106 @5.600 K
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: (VxH) 40°x80°
  • Ottiche aggiuntive: consulta accessori disponibili
SISTEMA COLORE
  • Miscelazione del colore: RGB + Warm White
  • CCT: controllo CCT, correzione +/- green, emulazione tungsten
  • Preset bianchi: 2.800 K - 10.000K
  • Ruota colori: ruota colori virtuale con macro
EFFETTI DINAMICI
  • Risoluzione di controllo: 16-bit dimmer, colori
  • Caratteristiche speciali: canale crossfade lineare per fade da qualsiasi white macro ad un qualsiasi colore; CTO virtuale sui colori
CORPO
  • Hardware a bordo: prese Omega per armamento rapido (morsetto non incluso)
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero
  • Altro: +/- 8° angle adjusting
CONTROLLO
  • Protocolli: DMX512, RDM, Art-Net, sACN, W-DMX
  • Controllo Wireless: integrato, ricevitore ad antenna (2.4 GHz) by Wireless Solution Sweden
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
ELETTRONICA
  • Curve dimmer: curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Temperatura d'esercizio: -10° ~ +45°
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 400W
  • Standby power: 110V (60Hz): 9,4W; 230V (50Hz): 9,6W
  • Fattore di potenza: >0,94
CARATTERISTICHE FISICHE
  • Grado IP: IP20
  • Raffreddamento: dissipatore senza ventole
  • Sospensione e fissaggio: qualsiasi posizione con supporti omega (inclusi) “quicklock”
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
  • Connessione dati: RJ45 IN/OUT
  • Connessione di alimentazione: Seetronic powerKon waterproof IN/OUT connectors
  • Dimensioni (LxAxP): 1000x119x148mm / 39.37''x4.69''x5.83''
  • Peso: 9,6kg / 21.16lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM, cTUVus, FCC
BOX CONTENT

Varianti

Accessori e prodotti correlati

C6002B
C6002B
(facoltativo)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
TOUR53415L03
TOUR53415L03
(facoltativo)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
FCLECLCYC
FCLECLCYC
(facoltativo)

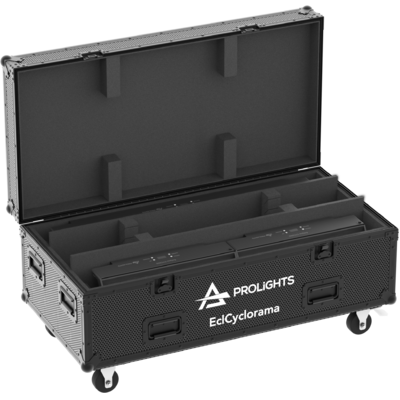

Flightcase per contenere 4 pcs ECLCYC100 o 8 pcs ECLCYC050 divisi su due layers
RSR0630B
RSR0630B
(facoltativo)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
LRLUNA
LRLUNA
(facoltativo)
Ricetrasmettitore DMX Single Universe con Bluetooth
ECLCYCBD100
ECLCYCBD100
(facoltativo)

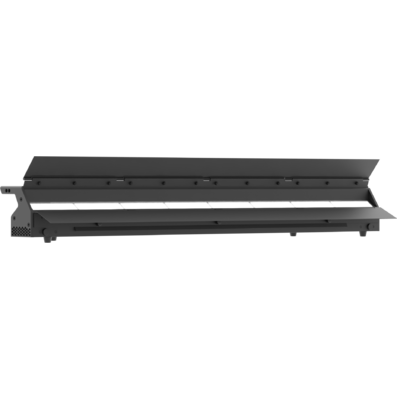

Alette superiori ed inferiori per regolazione fascio di luce per ECLCYC100
ECLCYC100PO
ECLCYC100PO
(facoltativo)

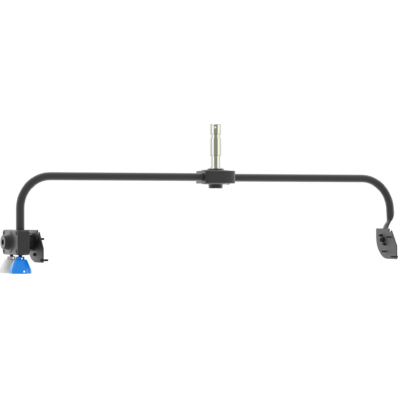

Staffa pole operated pan/tilt in alluminio per ECLCYC100
ECLCYCF40L100
ECLCYCF40L100
(facoltativo)
Diffusore di luce per proiettori serie ECLCYC, 40°, lunghezza 100 cm
ECLCYCF1060L100
ECLCYCF1060L100
(facoltativo)
Diffusore di luce per proiettori serie ECLCYC, 10°x60°, lunghezza 100 cm
ECLCYCF3060L100
ECLCYCF3060L100
(facoltativo)
Diffusore di luce per proiettori serie ECLCYC, 30°x60°, lunghezza 100 cm
ECLCYCOHB
ECLCYCOHB
(facoltativo)

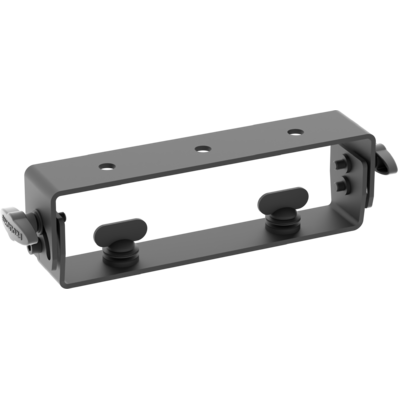

Staffa orientabile per l'appendimento di proiettori serie ECLCYC
OS25D13
OS25D13
(incluso)
Aggancio rapido omega, foro M12
<b>Upbox</b> 1
Upbox 1
(facoltativo)
Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
UPBOXPRO
UPBOXPRO
(facoltativo)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

DMX chart & personalities

File name File size Download
DMX chartEclcyc100_DMX_CHARTS.pdf61KB
DMX chartEclcyc100_DMX_CHARTS.pdf319KB
ECLCYC100 Firmware rev. 2.0
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
eclcyc100_theatre_1ch.fdfDownload
eclcyc100_theatre_2ch.fdfDownload
eclcyc100_theatre_4ch.fdfDownload
eclcyc100_theatre_5ch.fdfDownload
eclcyc100_theatre_6ch.fdfDownload
eclcyc100_theatre_10ch.fdfDownload
eclcyc100_theatre_15ch.fdfDownload
eclcyc100_theatre_17ch.fdfDownload
eclcyc100_tour_4ch.fdfDownload
eclcyc100_tour_6ch.fdfDownload
eclcyc100_tour_10ch.fdfDownload
eclcyc100_tour_15ch.fdfDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights@eclcyclorama100@rev_1.5.gdtfDownload
manufacturer fixture library (Link) Link
prolights@eclcyclorama100@10ch_theatre@rev_1.5.xmlDownload
prolights@eclcyclorama100@10ch_tour@rev_1.5.xmlDownload
prolights@eclcyclorama100@15ch_theatre@rev_1.5.xmlDownload
prolights@eclcyclorama100@15ch_tour@rev_1.5.xmlDownload
prolights@eclcyclorama100@17ch_theatre@rev_1.5.xmlDownload
prolights@eclcyclorama100@1ch_theatre@rev_1.5.xmlDownload
prolights@eclcyclorama100@2ch_theatre@rev_1.5.xmlDownload
prolights@eclcyclorama100@4ch_theatre@rev_1.5.xmlDownload
prolights@eclcyclorama100@4ch_tour@rev_1.5.xmlDownload
prolights@eclcyclorama100@5ch_theatre@rev_1.5.xmlDownload
prolights@eclcyclorama100@6ch_theatre@rev_1.5.xmlDownload
prolights@eclcyclorama100@6ch_tour@rev_1.5.xmlDownload
ecl cyc.rarDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
ecl cyc 100 6 channel theatre.v3fDownload
ecl cyc 100 6 channel tour.v3fDownload
ecl cyc 100 10 channel theatre.v3fDownload
ecl cyc 100 10 channel tour.v3fDownload
ecl cyc 100 15 channel theatre.v3fDownload
ecl cyc 100 15 channel tour.v3fDownload
ecl cyc 100 17 channel theatre.v3fDownload
ecl cyc 100 1 channel theatre.v3fDownload
ecl cyc 100 2 channel theatre.v3fDownload
ecl cyc 100 4 channel theatre.v3fDownload
ecl cyc 100 4 channel tour.v3fDownload
ecl cyc 100 5 channel theatre.v3fDownload

Tech docs

File name File size Download
Noise ReportEclcyc100_NOISE_REPORT.pdf561KB

Software

File name File size Download
SoftwareProfessional Uploader19MB

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional UploaderE' possibile utilizzare la seguente guida
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
2.0 STABLE 28/10/2024 Improvement:
  • Improved colorimetry matching between different hardware Rev.
Fixed Bug:
  • GMP/Tint Channel is not working properly.
Note: Hardware revision 3.0: NET PCB is updated using ".PRL" file format, ignore ".EHEX" file in this case
Rev. 1.0
Rev. 1.1
Rev. 2.0
Rev. 3.0
