MOSAICOXLPLUS

Mosaico XL+

NEW
5 YEARS WARRANTY

Order Code: MOSAICOXLPLUS

Source
600W LED bianco ad alta potenza
Zoom range
6,8° - 52,1° motorizzato, lineare
IP rating
 IP66 per installazioni outdoor
Weight
35,5kg / 78.26lbs

Key Features

  • Classificazione IP66 per applicazioni di lunga durata e manutenzione minima
  • Dotato di sistema di zoom lineare 6° - 50° adatto sia per installazioni sia a corto che a lungo raggio
  • Sorgente LED bianco da 600W a 6.300 K e output di 23'600 lumen
  • Vasta gamma di funzioni incluso CMY e CTO lineare, modulo profile e ruota animazione

Mosaico XL+ è un potente proiettore LED progettato per installazioni outdoor, ideale per la proiezione a lungo raggio di textures, immagini e loghi su edifici e paesaggi. Costruito con una resistente struttura pressofusa IP66, Mosaico XL+ offre un output di 23'600 lumen e molteplici caratteristiche, incluso il sistema di miscelazione colore CMY+CTO e il modulo profile per sagomare accuratamente l'area da illuminare. Lo spettacolare zoom che va da 6° a 50° consente a questa fixture di essere installata a qualsiasi distanza, rendendolo versatile in installazioni vicine o a lungo raggio e perfetto per illuminare in maniera statica o dinamica le facciate degli edifici.

Read less
Mosaico XL+ è un potente proiettore LED progettato per installazioni outdoor, ideale per la proiezione a lungo raggio di textures, immagini e loghi su edifici e paesaggi. Costruito con una resistente ...

Photo Gallery

MOSAICOXLPLUS
MOSAICOXLPLUS
MOSAICOXLPLUS
MOSAICOXLPLUS
MOSAICOXLPLUS

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 600W LED bianco ad alta potenza
  • CCT: 6.300
  • Flusso luminoso: (6,8°) 17'404 lm - (52,1°) 23'570 lm @Full
  • Lux: (6,8°) 59'962 lx - (52,1°) 1'454lx @5 m full
  • Durata media sorgente: > 20.000 h
OTTICA
  • Zoom range: 6,8° - 52,1° motorizzato, lineare
  • Diametro lente: 135mm / 5.31''
  • Tipo lente: gruppo ottico composto da lente in vetro HQ
  • Focus: motorizzato
SISTEMA COLORE
  • Miscelazione del colore: CMY lineare
  • CCT: correzione lineare CTO 3.000 K - 6.000 K
  • Ruota colori: open + 6 filtri colorati intercambiabili
EFFETTI DINAMICI
  • Shutter: 4 ghigliottine a 2 motori e rotazione ±30°, rotazione modulo ±45°
  • Ruota di animazione: ruota animazione indicizzabile con rotazione oraria e antioraria
  • Gobos rotanti: 7 gobo rotanti + open, intercambiabili, indicizzabili
  • Dimensioni gobos (BN): outer: 26,9 mm - image: 20,5 mm
  • Dimensioni gobos (Colore): outer: 26,9 mm - image: 20,5 mm
  • Prisma circolare: 4f con rotazione bidirezionale, Indicizzabile
  • Frost: doppio filtro frost, soft-edge e heavy
  • Iris: 5 ~ 100% motorizzato
CORPO
  • Hardware a bordo: punti di ancoraggio sul frontale per il montaggio degli accessori
  • Corpo: corpo in alluminio pressofuso ad alta resistenza, verniciatura antigraffio C5M (di serie)
  • Colore: RAL 9006
  • Altro: inspectable cover window for gobos replacement and maintenance and record scenes and create chases and shows throughout these scenes
CONTROLLO
  • Protocolli: DMX512, RDM, CRMX
  • Stand Alone: Stand Alone programmer and playback
  • Canali DMX: 28 / 30 / 35 / 44channel
  • Controllo Wireless: Ricevitore LumenRadio Timo Fx DMX/RDM compatibile con CRMX (Lumen Radio) e W-DMX (Wireless DMX) integrato
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: display touch black OLED
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Batteria display: batteria tampone autoricaricabile
  • Temperatura d'esercizio: -20° C / +45° C (-4° F / + 113° F) Ta
  • Controllo LED: funzionamento senza sfarfallio
  • PWM selezionabile: 600 ~ 40.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 680W
  • Standby power: 58,7 W
  • Output (a 230V): 4 unità connesse in serie
  • Fattore di potenza: >0,96
CARATTERISTICHE FISICHE
  • Grado IP: IP66 per installazioni outdoor
  • Grado IK: 09
  • Raffreddamento: sistema di dissipazione combinato heat pipe e ventole silenziate
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Adattatori: adattatori 16A BARE END e XLR inclusi
  • Connessione di segnale: 1,8 m connessione IP pressofusa per il segnale di ingresso e di uscita
  • Connessione di alimentazione: 1,8 m connessione IP pressofusa per il segnale di ingresso e di uscita
  • Dimensioni (LxAxP): 403x462x565mm / 15.87''x18.19''x22.24''
  • Peso: 35,5kg / 78.26lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, RCM, FCC, cTUVus

Accessori e prodotti correlati

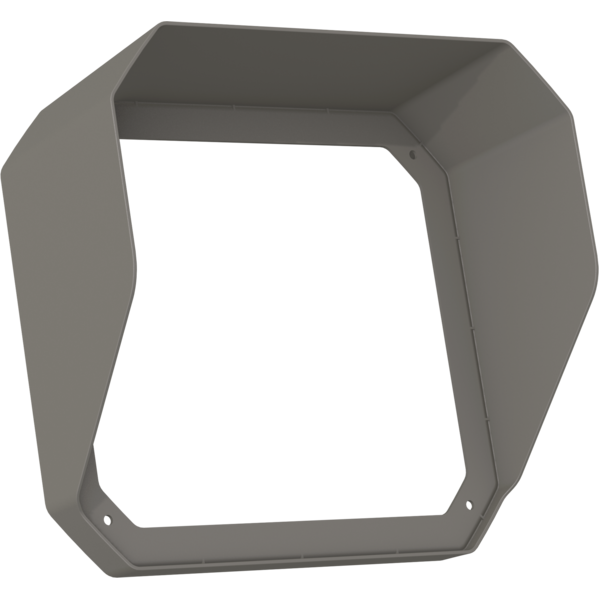

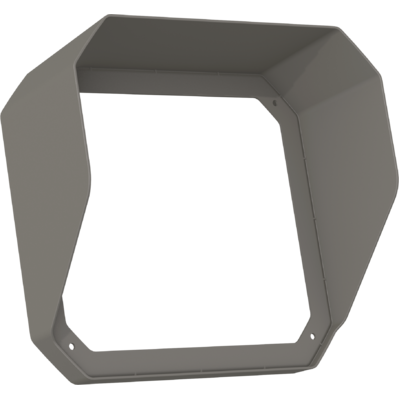

Opzionale MXLPLUSHSNOOT

Mezza visiera per MOSAICOXLPLUS, RAL 9006, vericiatura C5M

Order Code: MXLPLUSHSNOOT

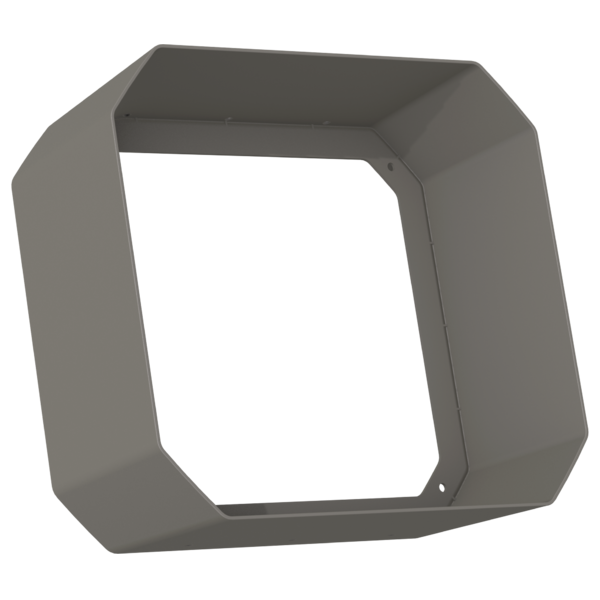

Opzionale MXLPLUSFSNOOT

Visiera completa per MOSAICOXLPLUS, RAL 9006, verniciatura C5M

Order Code: MXLPLUSFSNOOT

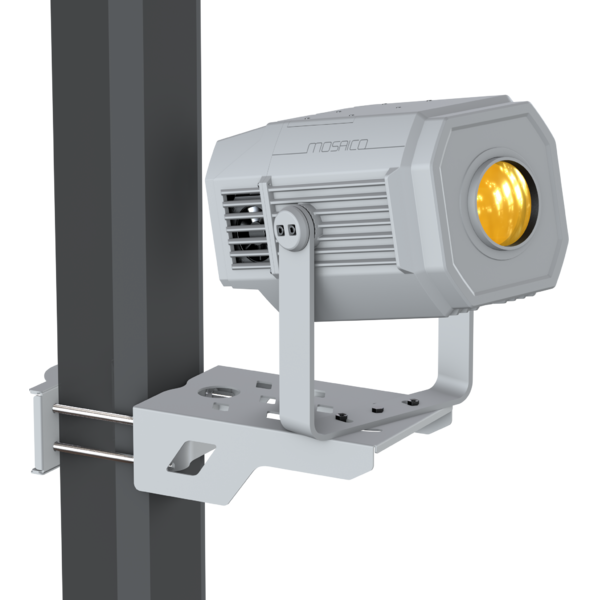

Opzionale MOSBRACK

Order Code: MOSBRACK

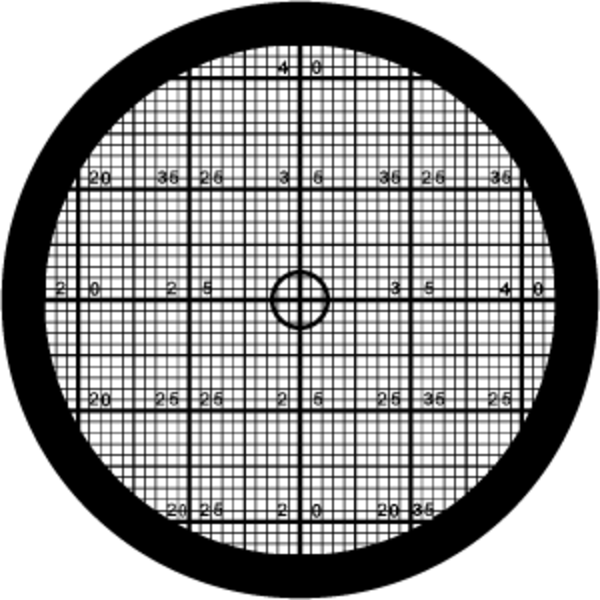

Opzionale GBVMAP001
