ARCSPOTSFC

ArcSpot SFC

SPEKTRA
5 YEARS WARRANTY

Order Code: ARCSPOTSFCGY

Source
7 x 4W RGB + Bianco Caldo LED
IP rating
 IP66 per installazioni outdoor
Weight
1,3kg / 2.87lbs

Key Features

  • Spot outdoor con una sorgente LED RGB+WarmWhite da 7x 4W , 1300 lumen
  • IP66 con trattamento C5M per installazioni esterne permanenti anche in ambiente salino e con design a doppia camera
  • Ampia selezione di ottiche, filtri olografici e modificatori di luce

La serie ArcSpot offre una gamma di proiettori di illuminazione dinamici in classe IP66, progettati per l'illuminazione outdoor di paesaggi, alberi, elementi architettonici e facciate. Questa serie si compone di diversi varianti di taglia, sorgenti ed accessori, consentendo di illuminare con precisione l'intensità e la qualità della luce desiderate per qualsiasi applicazione.

Tra i modelli della serie, l'ArcSpot SFC si distingue come uno spot rotondo compatto. È dotato di una sorgente LED 7x 4W RGB+WarmWhite, con una proiezione nativa di 10° con un'emissione di 1300 lumen.

Questi proiettori sono progettati con un design a doppia camera, che permette la separazione fisica delle sorgenti luminose e delle unità di alimentazione. Questo non solo facilita la sostituzione dei singoli componenti, ma migliora anche la dissipazione del calore, contribuendo a rendere le applicazioni più durature e prolungando la longevità del faro. Dotati di un trattamento di grado marino C5M, sono ideali per l'uso all'aperto, anche in ambienti salini impegnativi o vicino al mare.

L'unità è compatibile DMX, offrendo la comodità della gestione remota tramite RDM.

A completare la serie ArcSpot è una vasta selezione di ottiche, filtri olografici e modificatori ottici, che forniscono infinite possibilità nella distribuzione della luce per adattarsi a ogni occasione.

Read less
La serie ArcSpot offre una gamma di proiettori di illuminazione dinamici in classe IP66, progettati per l'illuminazione outdoor di paesaggi, alberi, elementi architettonici e facciate. Questa serie si...

Product Video

Discover the ArcSpot SFC in action

Photo Gallery

ARCSPOTSFCGY
ARCSPOTSFCGY
ARCSPOTSFCGY
ARCSPOTSFCGY

Specifiche

SORGENTE LUMINOSA
  • Sorgente: 7 x 4W RGB + Bianco Caldo LED
  • CCT: 2.800K - 10.000K
  • Flusso luminoso: 1'304 @Full
  • Lux: 969lx @5 m full
  • Durata media sorgente: > 90.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Angolo di proiezione: 10°
  • Angolo di campo: 19°
  • Ottiche aggiuntive: consulta accessori disponibili
SISTEMA COLORE
  • Miscelazione del colore: RGB + Warm White
  • Ruota colori: filtri inclusi
  • Macros: preset bianchi incorporati
EFFETTI DINAMICI
  • Modalità statico: selezione statica del dimmer, del colore e della temperatura colore
  • Modalità manuale: regolazione manuale di un colore
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO
  • Hardware a bordo: accessori opzionali: half snoot e louvre
  • Corpo: corpo in alluminio pressofuso ad alta resistenza, verniciatura antigraffio C5M (di serie)
  • Colore: RAL 7012
CONTROLLO
  • Protocolli: DMX512, RDM
  • Canali DMX: 5 / 6 / 9 / 12channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: interfaccia utente disponibile tramite codificatore esterno DATAMASTER (non incluso)
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
  • Master/Slave: per il controllo di più unità collegate in catena
  • Altro: 16bit control of dimmer and Color
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1-30 Hz, elettronico
  • Temperatura d'esercizio: -20° C / +45° C (-4° F / + 113° F) Ta
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 30W
  • Standby power: 0,5 W
  • Fattore di potenza: > 0,9
CARATTERISTICHE FISICHE
  • Grado IP: IP66 per installazioni outdoor
  • Grado IK: 07
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Adattatori: adattatori 16A BARE END e XLR inclusi
  • Connessione di segnale: 53 cm connessione IP pressofusa per il segnale di ingresso e di uscita
  • Connessione di alimentazione: 53 cm connessione IP pressofusa per l'alimentazione di ingresso
  • Dimensioni (LxAxP): 147x171x106mm / 5.79''x6.73''x4.17''
  • Peso: 1,3kg / 2.87lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, RCM, FCC, cTUVus
BOX CONTENT
  • 1 x ARCSPOTSFC
  • 1 x 0,3 meters 3G1mmq power cable (BARE END - IP connection adapter)
  • 1 x 5p XLR - IP connection male adapter
  • 1 x 5p XLR - IP connection female adapter
  • 1 x User Manual

Accessori e prodotti correlati

Opzionale <b>DataMaster</b>

RDM/DMX tool, tester cavi, connettori 5p XLR,custodia,cavo carica,adattatori XLR

Order Code: DATAMASTER

Opzionale PLYPC3010E73D

Cavo di alimentazione splitter a Y 3x1,0 mm2, connettori IP67 (1 IN + 2 OUT), lunghezza 80 cm

Order Code: PLYPC3010E73D

Opzionale THR390S3T

Giunto di derivazione a 3 vie tipo "T", 3 Poli, IP68

Order Code: THR390S3T

Opzionale THR209S6D

Scatola di derivazione a 4 vie tipo H, 3 Poli, IP66/IP68

Order Code: THR209S6D

Opzionale <b>Æther</b> Link

Ricetrasmettitore wireless CRMX a 1 universo con grado di protezione IP66, progettato per installazi

Order Code: AETHERLINK

Incluso ASLENS10

Lente per serie ARCSPOT, 10°

Order Code: ASLENS10

Opzionale ASLENS25

Lente per serie ARCSPOT, 25°

Order Code: ASLENS25

Opzionale ASLENS15

Lente per serie ARCSPOT, 15°

Order Code: ASLENS15

Opzionale ARSFILTER20

Diffusore di luce per serie ARCSPOTS, 20°

Order Code: ARSFILTER20

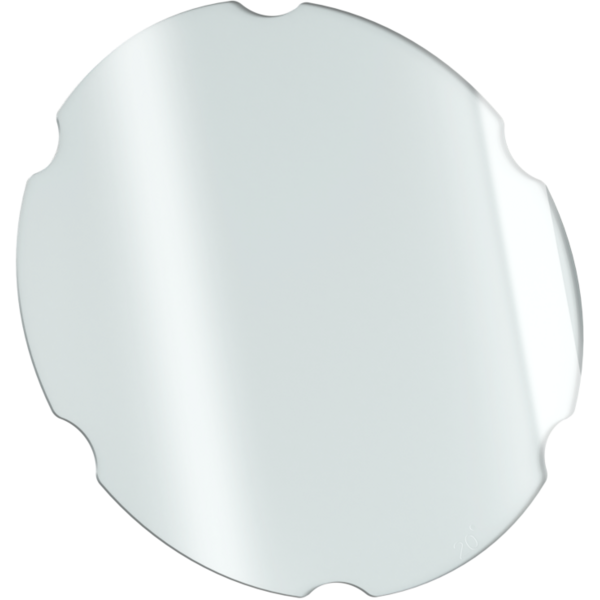

Opzionale ARSFILTER40

Diffusore di luce per serie ARCSPOTS, 40°

Order Code: ARSFILTER40

Opzionale ARSFILTER60

Diffusore di luce per serie ARCSPOTS, 60°

Order Code: ARSFILTER60

Opzionale ARSFILTER1060

Diffusore di luce per serie ARCSPOTS, 10°x60°

Order Code: ARSFILTER1060

Opzionale ARSFILTER3060

Diffusore di luce per serie ARCSPOTS, 30°x60°

Order Code: ARSFILTER3060

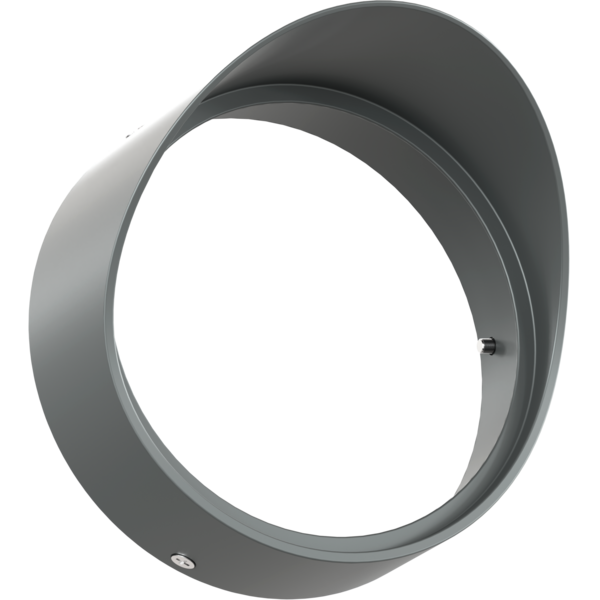

Opzionale ARSHSNOOTGY

Mezza visiera per serie ARCSPOTS, RAL 7012

Order Code: ARSHSNOOTGY

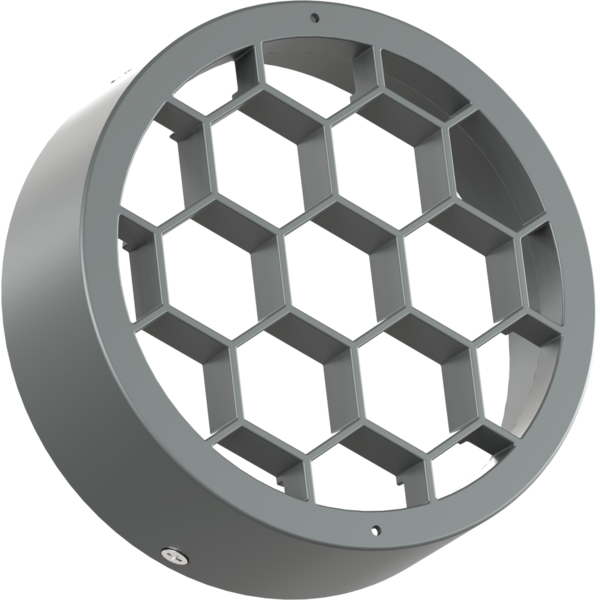

Opzionale ARSHLOUVREGY

Filtro anti abbagliamento a nido d'ape per serie ARCSPOTS, RAL 7012

Order Code: ARSHLOUVREGY

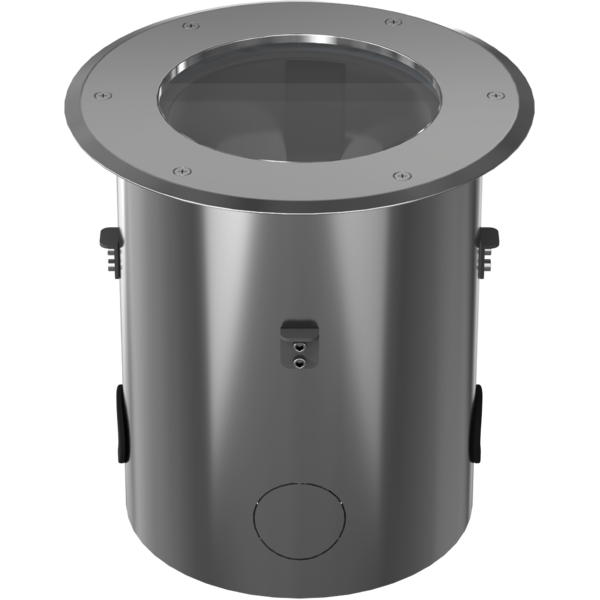

Opzionale ASPOTOUTERCASES

Outercase box per ground installation per serie ARCSPOTS

Order Code: ASPOTOUTERCASES

Opzionale AWEXAC2L03

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 3m

Order Code: AWEXAC2L03

Opzionale AWEXAC2L05

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 5m

Order Code: AWEXAC2L05

Opzionale AWEXAC2L10

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 10m

Order Code: AWEXAC2L10

Opzionale AWEXAC2L20

Prolunga di corrente IP67, IPpowercon-F -> IPpowercon-M, 20m

Order Code: AWEXAC2L20

Opzionale AWEXDC2L03

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 3m

Order Code: AWEXDC2L03

Opzionale AWEXDC2L05

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 5m

Order Code: AWEXDC2L05

Opzionale AWEXDC2L10

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 10m

Order Code: AWEXDC2L10

Opzionale AWEXDC2L20

Prolunga di segnale IP67, IPdataCON-F -> IPdataCON-M, 20m

Order Code: AWEXDC2L20

Opzionale AWEXDC1221ADP

Kit adattatore di segnale dalla serie AWEXDC1 alla serie AWEXDC2 e viceversa

Order Code: AWEXDC1221ADP

Opzionale AWEXAC12ADP

Adattatore di alimentazione dalla serie AWEXAC1 alla serie AWEXAC2

Order Code: AWEXAC12ADP

Opzionale IPTESTBOX

Tester portatile di vuoto e pressione per dispositivi ProLights IP

Order Code: IPTESTBOX

Opzionale UPBOXPRO

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

Order Code: UPBOXPRO

Downloads

Technical documentation and support files

Data sheet & specs Data sheet & specs

File name File size Download
Letter datasheetArcspotsfcgy_LETTER_DATASHEET_(EN).pdf(13/06/2024)411KB
Letter datasheetArcspotsfc_A4_DATASHEET_(EN).pdf(09/07/2024)406KB
Tender SpecificationArcspotsfc_TENDER_SPECIFICATION.pdf(09/07/2024)303KB

User manual User manual

File name File size Download
User manualArcspotsfc_USER_MANUAL_EN.pdf(10/04/2025)3MB
User manualArcspotsfc_General_Safety_Information.pdf(11/09/2024)3MB

DMX chart & personalities DMX chart & personalities

File name File size Download
DMX chartArcspotsfc_DMX_CHARTS.pdf(20/02/2024)300KB

ARCSPOTSFC Firmware rev. 1.1.01.0

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
arcspot sfc.dfixDownload
manufacturer fixture library (Link) Link

Photometrics Photometrics

File name File size Download
IESprolights_arcspotsfc_ies_files.zip(25/07/2025)123KB
LDTprolights_arcspotsfc_ldt_files.zip(25/07/2025)133KB
PhotometricsArcspotsfc_10DEGREE_LENS_PHOTOMETRIC_REPORT.pdf(19/02/2024)3MB
PhotometricsArcspotsfcgy_25DEG_LENS_PHOTOMETRIC_REPORT.pdf(07/06/2024)2MB
PhotometricsArcspotsfcgy_15DEG_LENS_PHOTOMETRIC_REPORT.pdf(07/06/2024)2MB
DialuxDownload DIALux product catalogue-

CAD symbols & drawings CAD symbols & drawings

File name File size Download
3D SKPArcspotsfc_3D.skp(28/12/2023)478KB
2DARCSPOTSFC_2D.zip3MB
3DArcspotsfc_CAD_3D.dwg(02/02/2024)138KB
2D cad symbolsARCSPOTSFC_2DSYMBOLS.zip67KB
Technical drawingARCSPOTSFC_TECHNICAL DRAWINGS.zip295KB
VectorWorksARCSPOTSFC_SYMBOLS.vwx(06/02/2024)964KB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(13/05/2025)321MB

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (download completo disponibile sul Customer Care - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Info aggiuntive:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento (UPBOXPRO, UPBOX1 e UPBOX2)
  • E' possibile aggiornare le schede di rete (tramite file .EHEX) grazie alla seguente guida con il software Professional Uploader.
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.01.0 STABLE 12/09/2024 Improvement:
  • Improved DMX address stability management.
 Rev. 1.0
