OMEGAX26B
PROLIGHTS

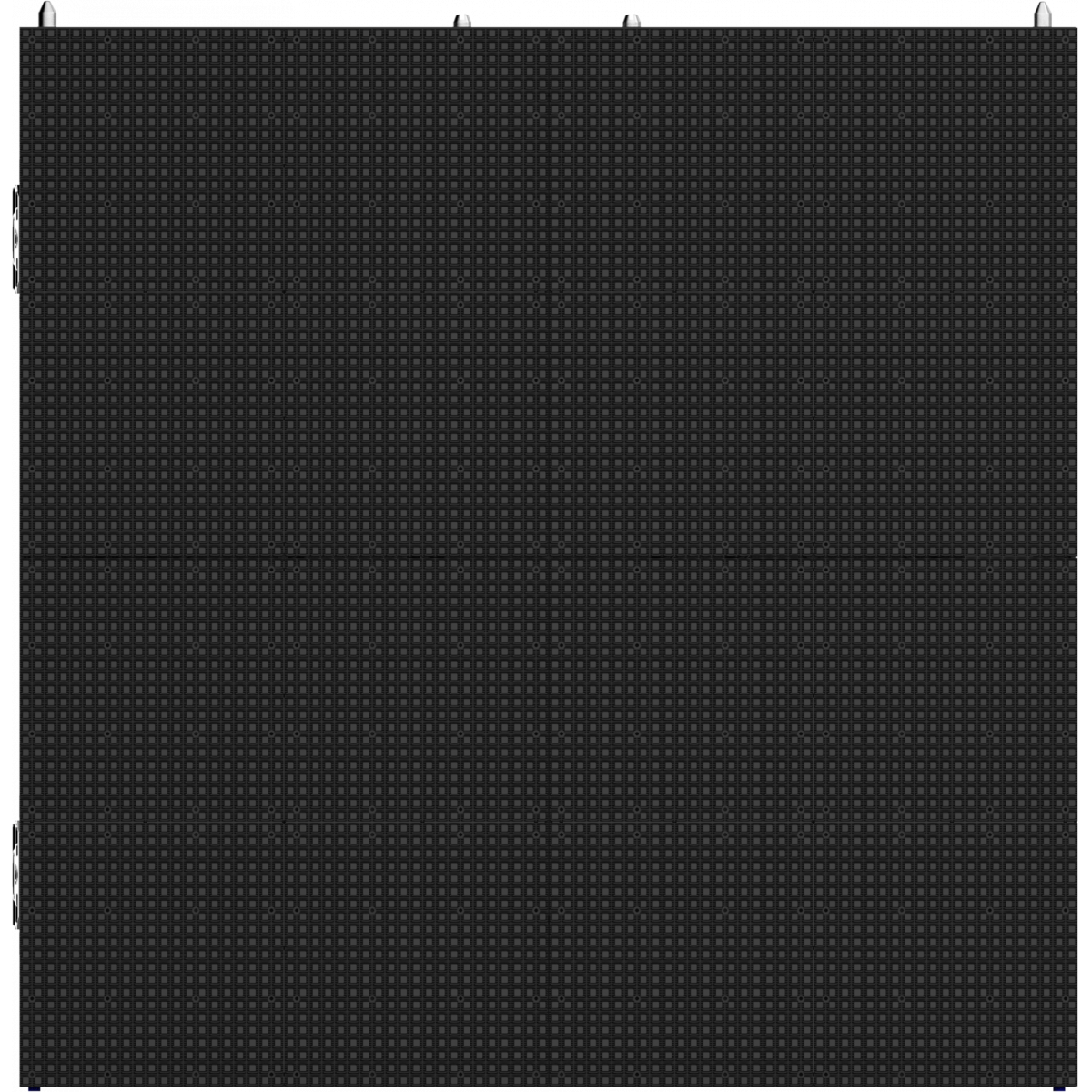

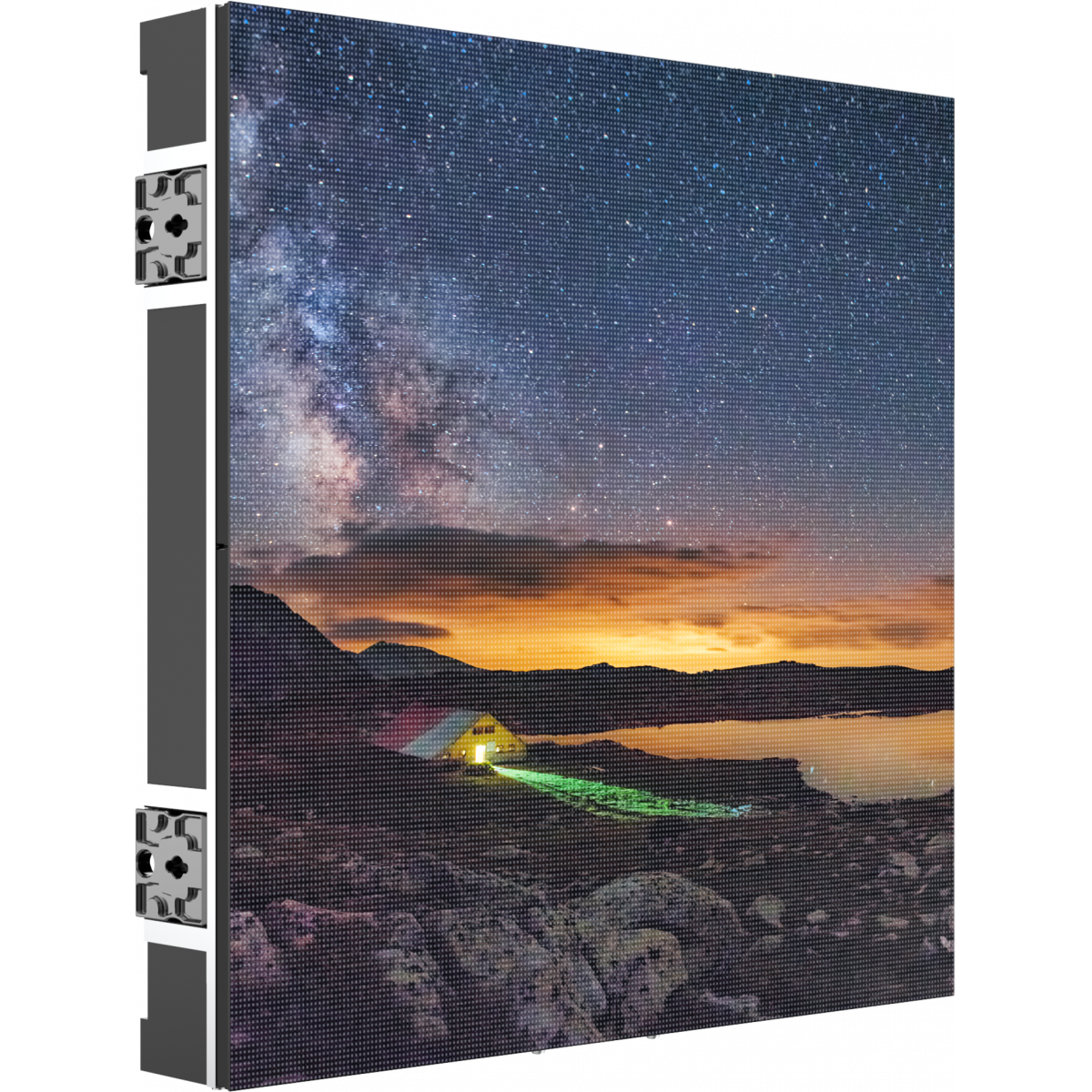

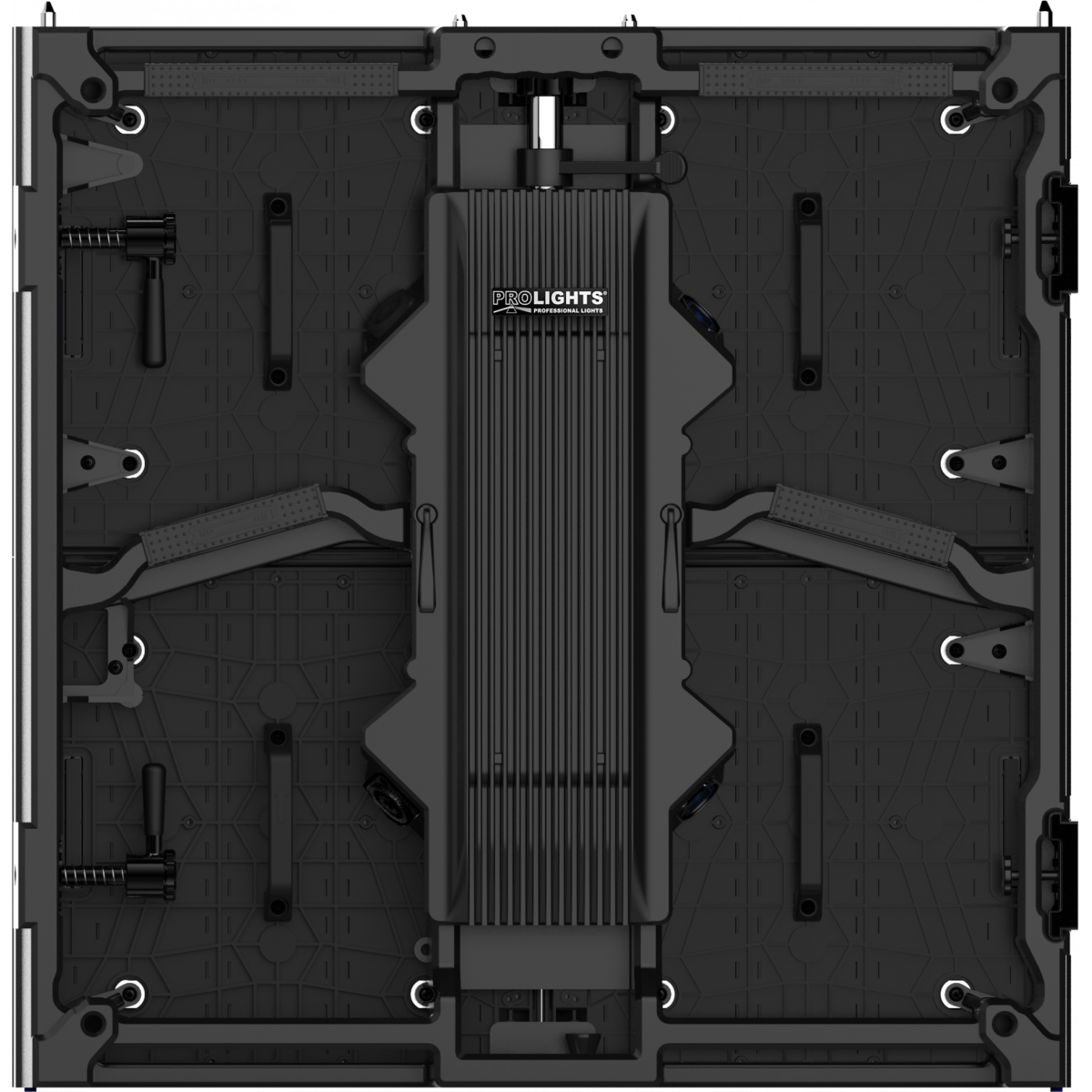

OmegaPix 26B

ORDER CODE: OMEGAX26B

Schermo LED indoor con passo da 2,6 mm

OmegaPix 26B è un rivoluzionario schermo LED indoor con passo 2,6 mm, progettato per offrire avanzate caratteristiche meccaniche, configurazioni più creative e immagini video potenziate.

Caratteristiche meccaniche / assemblaggio

  • Configurazioni curve sia concave che convesse grazie a piastre di montaggio (0-10 concave, 0-5 convesse)
  • Angoli a 90° senza interruzioni grazie a cabinet con taglio a 45° (Versione Destra e Sinistra disponibile)
  • Sostituzione magnetica del modulo LED per assistenza immediata
  • Scalabile, progettato per un rapido accesso di manutenzione
  • Sostituzione a caldo del pannello posteriore per sostituire alimentazione ed elettronica
  • Magneti di montaggio assistito per installazione rapida con una singola persona
  • Accessori di installazione a terra disponibili
  • Protezione angolare per un trasporto sicuro nel case
  • Velcro sui bordi per eliminare spazi vuoti
  • Fly bar disponibili sia per sospensione che per applicazioni da terra


Componenti / funzioni elettroniche:

  • Componenti di alta qualità
  • Modulo con memoria per memorizzare database di calibrazione
  • Sostituzione fronte e retro del modulo LED
  • Maschera nera per contrasto e affidabilità superiore
  • 22 bit+ greyscale (4 volte più alta della media sul mercato)
  • Rotazione abilitata
  • Nuova receiving card Novastar A8
  • IP powerCon in/out
  • IP dataCon in/out
  • Certificazioni CE, EMC, UL


Qualità immagine:

  • Nuova receiving card Novastar A8
  • 22 bit+ greyscale (4 volte più alta della media sul mercato). Migliora realmente la scala di grigi, mostrando immagini più raffinate e più espressive
  • Correzione Smart Gamma: è automaticamente applicata in base alla luminosità ottenendo una migliore resa in scala di grigi e fornendo immagini più chiare
  • Rotazione abilitata: rotazione dei pannelli riconosciuti dal software @ 360°
  • RCFGX Restore, copia del firmware, mappatura MCTRLR5 completamente supportato



Caratteristiche principali:

  • Schermo LED indoor con passo da 2,6 mm
  • Angoli a 90° senza interruzioni
  • Configurazione curva, sia concava che convessa
  • Fly bar per sospensione e montaggio da terra
  • Nuova A8 Novastar con 22bit+ e rotazione dell'imagine

PHOTO GALLERY

Specifiche tecniche

VIDEO
  • Tipo di chip driver: MBI 5252
  • Sorgente LED: SMD 2121 full black
  • Pixel pitch: 2.6mm / 0.1''
  • Risoluzione pannello: 192x192pixels
  • Risoluzione modulo: 96x96pixels
  • Flusso luminoso: 1.000nit
  • Contrasto: 3.000:1
  • Grayscale: 18 bit
  • Frequenza di aggiornamento ≥: 3.840Hz
  • Drive Mode: 1/16 scan, constan current
  • Angolo di visione verticale: 120°
  • Angolo di visione orizzontale: 140°
  • Densità LED: 147.456LED/sqm
  • Dead Pixel Ratio: <0,002
  • Vita media LED: 100.000
ALIMENTAZIONE
  • Power input/through: IPKON Seetronic IN/OUT
  • Alimentazione: AC 110/230 V 50/60 Hz
  • Assorbimento MAX per pannello: 160W
  • Assorbimento medio per pannello: 40W
  • Assorbimento MAX al metro quadro: 640W
  • Assorbimento medio al metro quadro: 160W
  • Assorbimento in standby (pannello): 20W
  • Max rated current/panel:: AC 220 V / 0.55 A
  • Temperatura di esercizio: -10°C / +45°C
  • Umidità di esercizio: 10~80 RH%
CONTROLLO
  • Tipo di receiving card: A8S-N
  • Altri tipi di controllo: rotation, 22bit+, mapping, firmware copy, RCFGX restore, calibration restore
  • Protocollo di controllo: Novastar
  • Ingresso di segnale: IP data Seetronic IN
  • Uscita di segnale: IP data Seetronic OUT
MECCANICA
  • Moduli magnetici: available
  • Altre specifiche: curve configurations, climbable, rear panel swapping, corner protection for transport, velcro strips for gapless mounting
  • Dimensioni modulo (LxA): 250x250mm / 9.84''x9.84''
  • Dimensioni pannello (LxAxP): 500×500×90.6mm / 19.69''
  • Sistema di sospensione verticale: attraverso supporto con gancio aliscaf
  • Dissipazione: privo di ventole e struttura disegnata per una dissipazione a convezione naturale
  • Connessione: sistema fast-lock di connessione seamless
  • Curvabilità: concave 2°, 5°, 10° - convex 2°, 5°
  • Struttura: telaio in alluminio pressofuso
  • Colore: nero
  • Grado IP: IP30 (front and rear)
  • Peso a pannello: 9kg / 19.84lbs
  • Peso al metro quadro: 36kg / 79.37lbs
  • Pannelli collegabili verticalmente ≤: 20
  • Standard di conformità: CE, EMC, UL

Varianti

Accessori e prodotti correlati

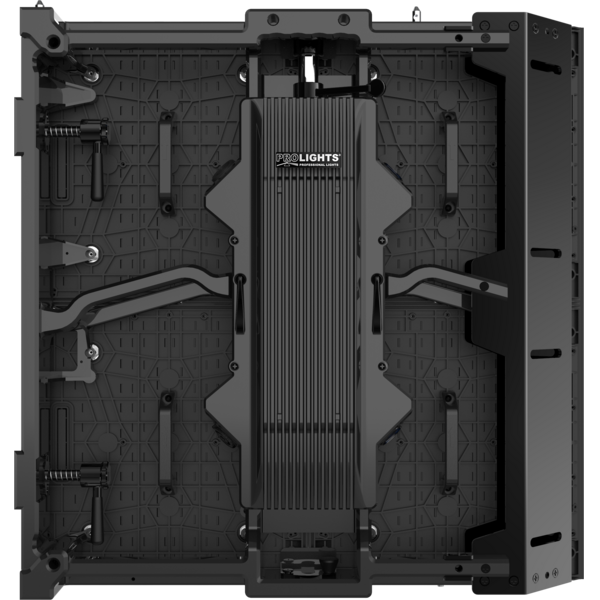

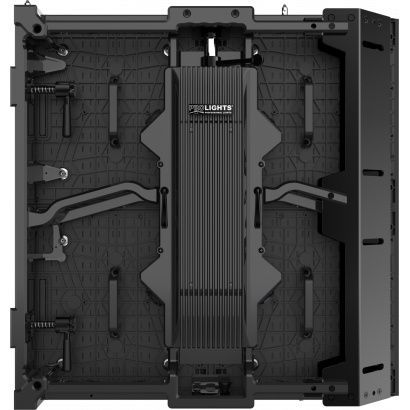

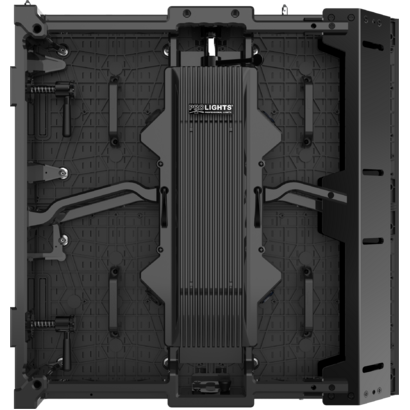

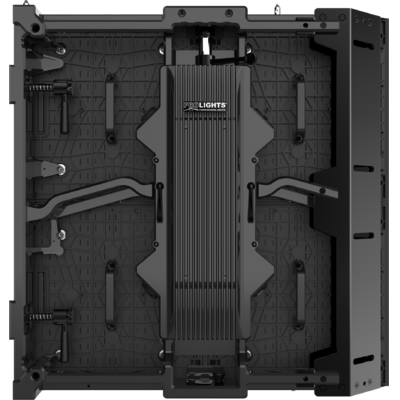

OMEGAX26C45RB
OMEGAX26C45RB
(optional)
Modulo LED ind 45° R, SMD2121 BF, p2,6mm, 50x50cm, 192x192pix, 1.000 nit, 9 kg

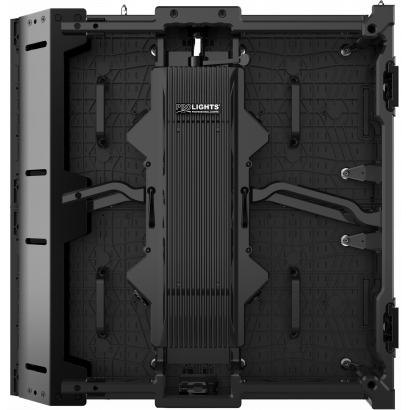

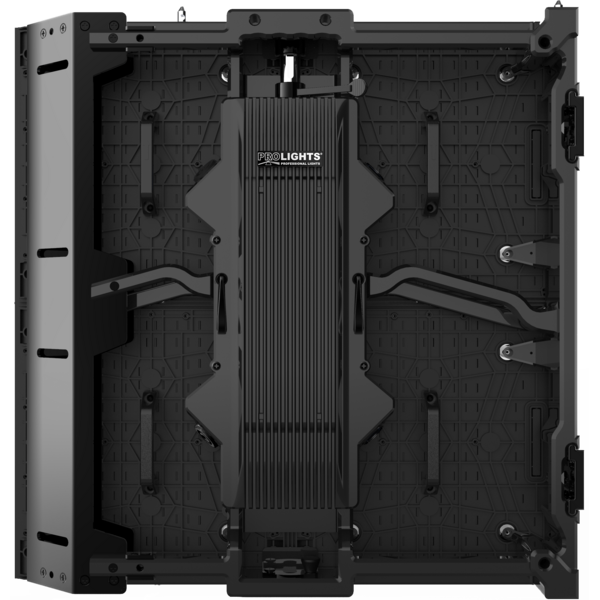

OMEGAX26C45LB
OMEGAX26C45LB
(optional)
Modulo LED ind 45° L, SMD2121 BF, p2,6mm, 50x50cm, 192x192pix, 1.000 nit, 9 kg

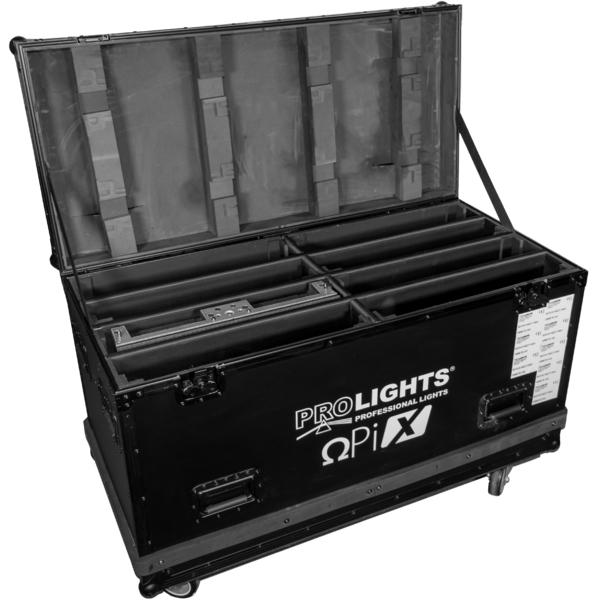

OXFCM8026
OXFCM8026
(optional)
Flightcase per 8 moduli LED-display OMEGAX26B-39B, 1.200x600x806 mm
OXDCL01
OXDCL01
(optional)
Cavo dati per led display OMEGAX series assemb. con RJ45, L.1 m
OXACL01
OXACL01
(optional)
Cavo di alimentazione per led display series, L.140 cm

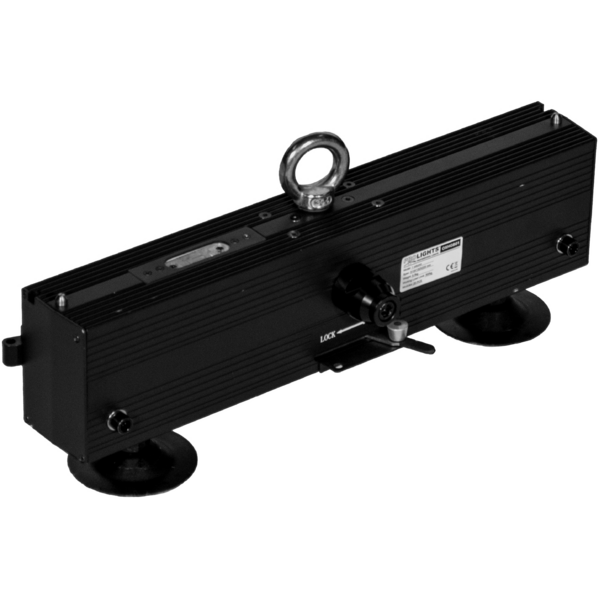

OXHGB01
OXHGB01
(optional)
Fly bar e GroundBar per sistemi OMEGAX26B e OMEGAX39T, 1 colonna

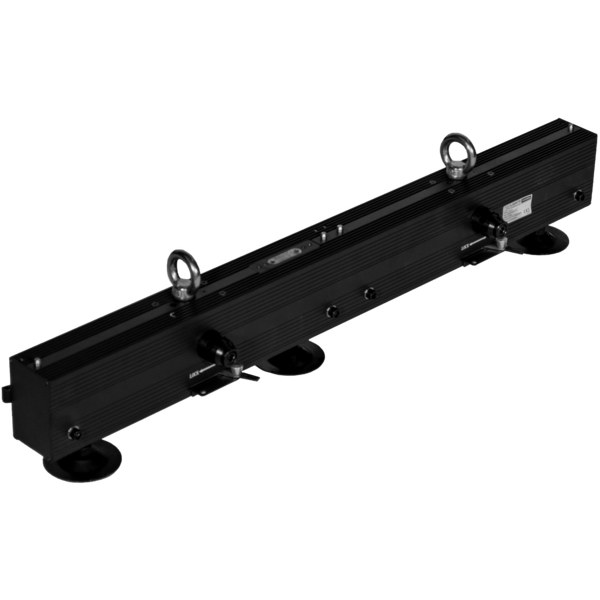

OXHGB02
OXHGB02
(optional)
Fly bar e GroundBar per sistemi OMEGAX26B e OMEGAX39T, 2 colonna
OXBS21PLUS
OXBS21PLUS
(optional)
Supporto posteriore verticale largo 2 in 1
OXBS41PLUS
OXBS41PLUS
(optional)
Supporto posteriore verticale largo 4 in 1
OXBS21
OXBS21
(optional)
Supporto posteriore verticale stretto 2 in 1

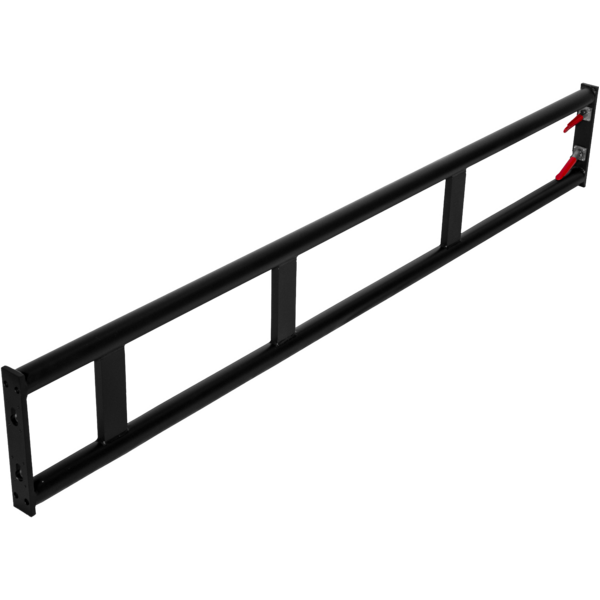

OXBS41
OXBS41
(optional)
Supporto posteriore verticale stretto 4 in 1
OXBSC
OXBSC
(optional)
Connettore supporto posteriore

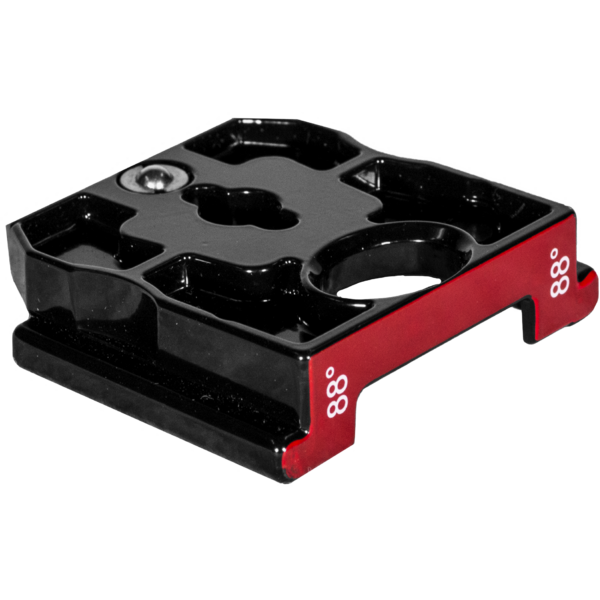

OXCJ88
OXCJ88
(optional)
Piastra angolare concava per cabinet, 2°
OXCJ85
OXCJ85
(optional)
Piastra angolare concava per cabinet, 5°

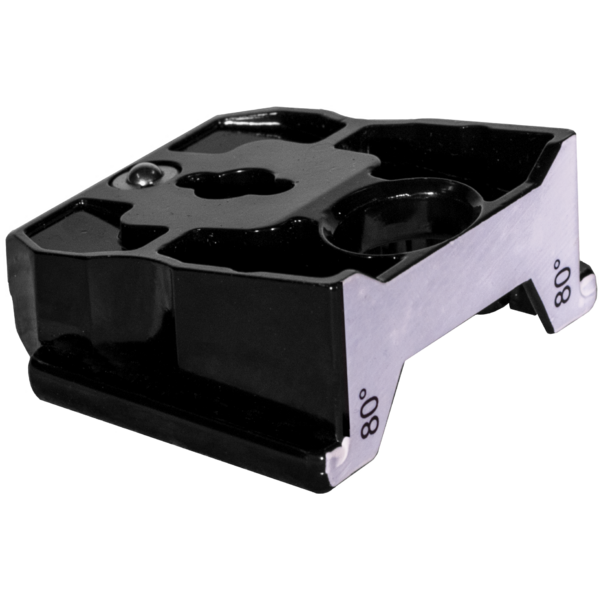

OXCJ80
OXCJ80
(optional)
Piastra angolare concava per cabinet, 10°

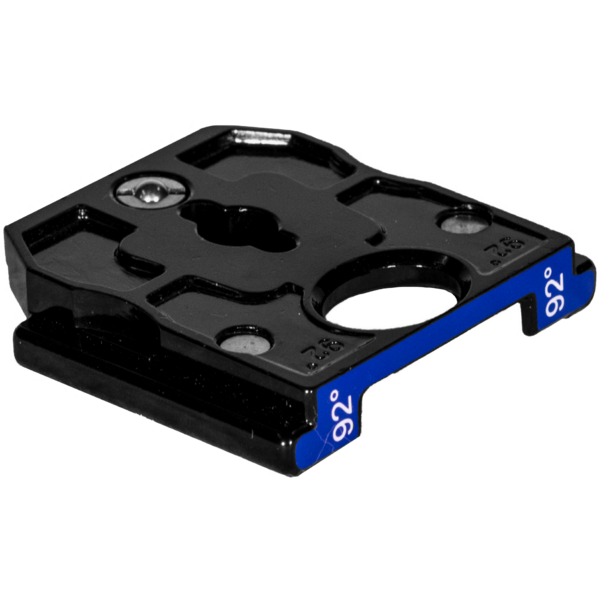

OXCJ92
OXCJ92
(optional)
Piastra angolare convessa per cabinet, 2°

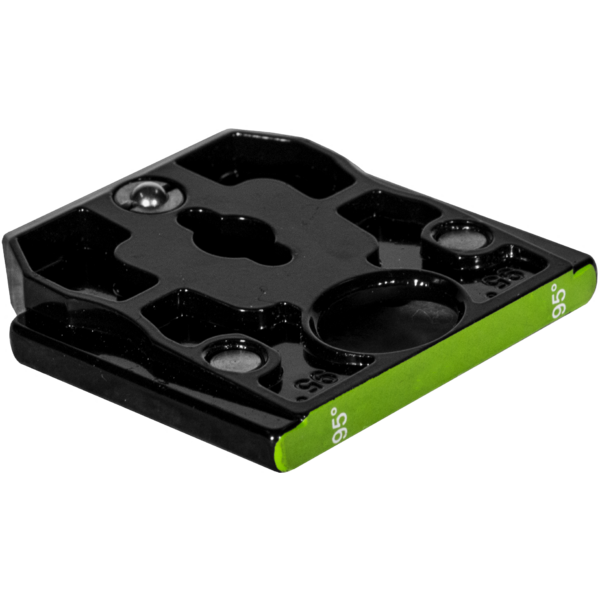

OXCJ95
OXCJ95
(optional)
Piastra angolare convessa per cabinet, 5°
OXCJB
OXCJB
(optional)
Supporto posteriore orizzontale per ground system per ledwall OMEGAPIX
OXFCIS100
OXFCIS100
(optional)
Flightcase per strutture rigging/ground-stack per tutti LEDScreen series, 100cm
OXFCIS200
OXFCIS200
(optional)
Flightcase per strutture rigging/ground-stack per tutti LEDScreenseries, 200cm
OXFCSP
OXFCSP
(optional)
Flightcase per parti di ricambio per moduli LED-display OMEGAX-DELTAX series

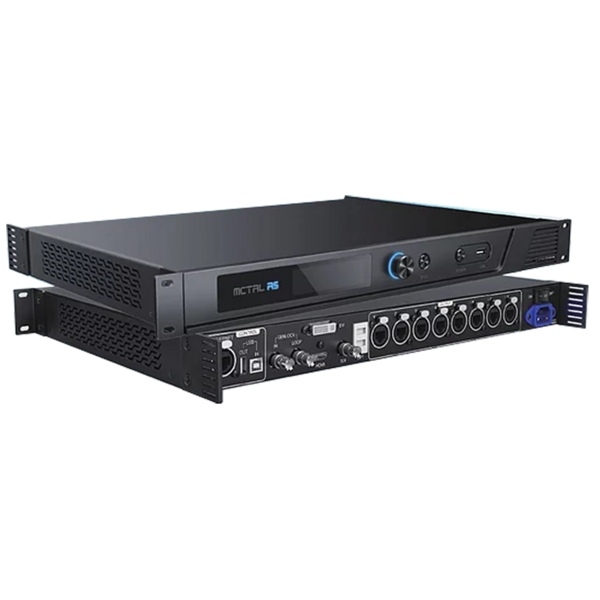

NOVAMCTRLR5
NOVAMCTRLR5
(optional)
Processore Video sender, res. 3840x1080, 8xRJ45, 4.6 kg
FMTOOL
FMTOOL
(optional)
Strumento per la manutenzione frontale dello schermo OMEGAX-DELTAX LED (INDOOR)
MRTOOL
MRTOOL
(optional)
Strumento per la sostituzione delle maschere frontali per OMEGA26B e OMEGAX26BE
OXXJ
OXXJ
(optional)
Giunto metallico per unire 4 cabinet di OMEGAX o SIGMAX, foro M10

DOWNLOAD

DMX chart & personalities

Photometrics

File name File size Download

CAD symbols & drawings

File name File size Download
2D Omegax26b_2D.dwg 925KB
Technical drawing Omegax26b_TECHNICAL_DRAWING.pdf 300KB

Tech docs

File name File size Download

Firmware

Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional UploaderE' possibile utilizzare la seguente guida
Update Tool: {Upbox}
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
4.7.0.64 STABLE 05/08/2022 Definitive Stable Version for batch AUR2C0793 and above (A8S-N)...not for all previous batches HADZ171348A, HADZ180714A, HADZ181999 and HADZ190338 (A8S).
4.7.0.85 STABLE 04/08/2022 Definitive Stable Version for batch A8S when used on batch AUR2C0793 and above.
4.5.0.56 STABLE 01/02/2017 Definitive Stable Version for A8S (batches HADZ171348A, HADZ180714A, HADZ181999 and HADZ190338).
Update Tool: {Upbox}
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
4.7.0.64 STABLE 05/08/2022 Definitive Stable Version for batch AUR2C0793 and above (A8S-N)...not for all previous batches HADZ171348A, HADZ180714A, HADZ181999 and HADZ190338 (A8S).
4.7.0.85 STABLE 04/08/2022 Definitive Stable Version for batch A8S when used on batch AUR2C0793 and above.
4.5.0.56 STABLE 01/02/2017 Definitive Stable Version for A8S (batches HADZ171348A, HADZ180714A, HADZ181999 and HADZ190338).
Update Tool: {Upbox}
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
4.7.0.64 STABLE 05/08/2022 Definitive Stable Version for batch AUR2C0793 and above (A8S-N)...not for all previous batches HADZ171348A, HADZ180714A, HADZ181999 and HADZ190338 (A8S).
4.7.0.85 STABLE 04/08/2022 Definitive Stable Version for batch A8S when used on batch AUR2C0793 and above.
4.5.0.56 STABLE 01/02/2017 Definitive Stable Version for A8S (batches HADZ171348A, HADZ180714A, HADZ181999 and HADZ190338).
