OMEGAX39T
PROLIGHTS

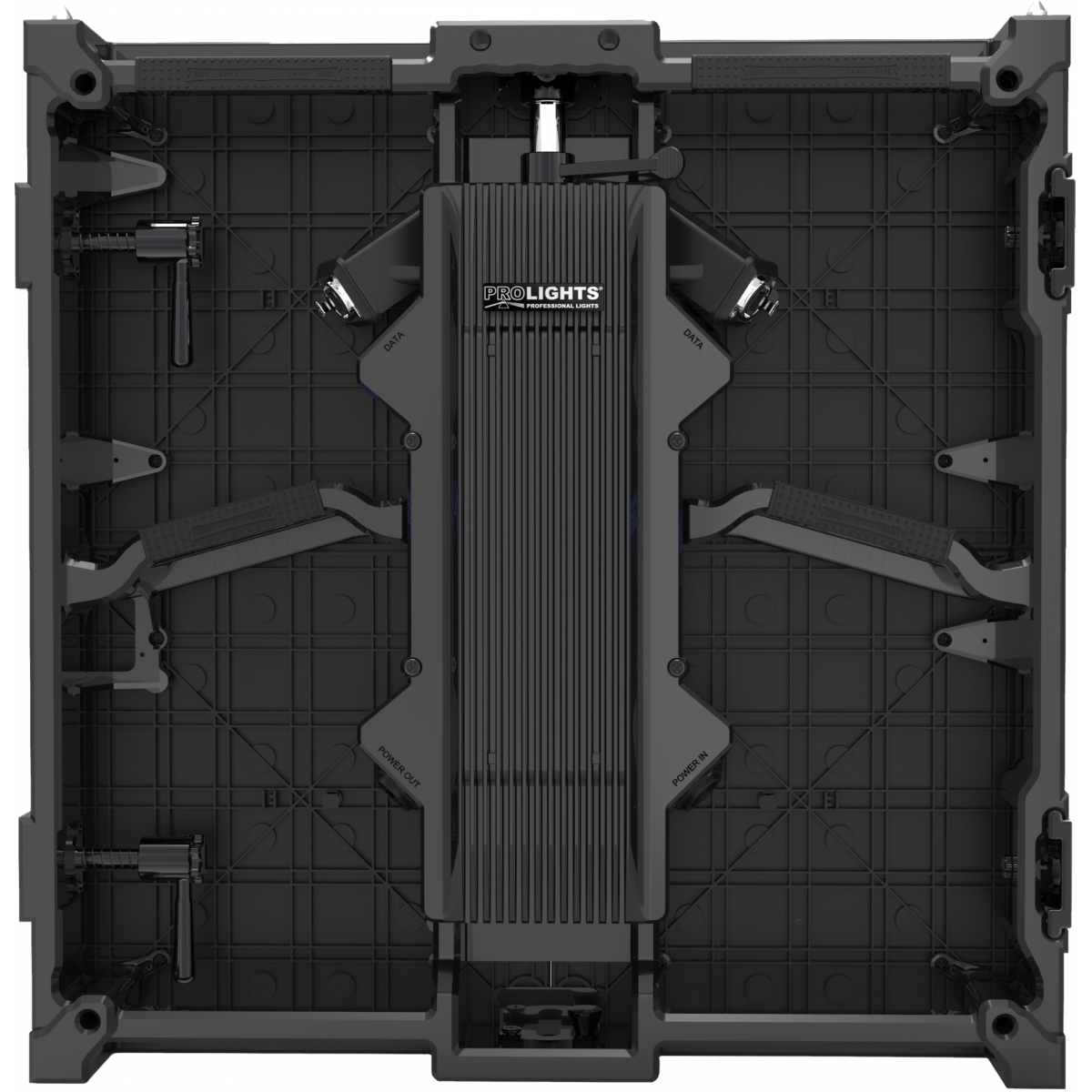

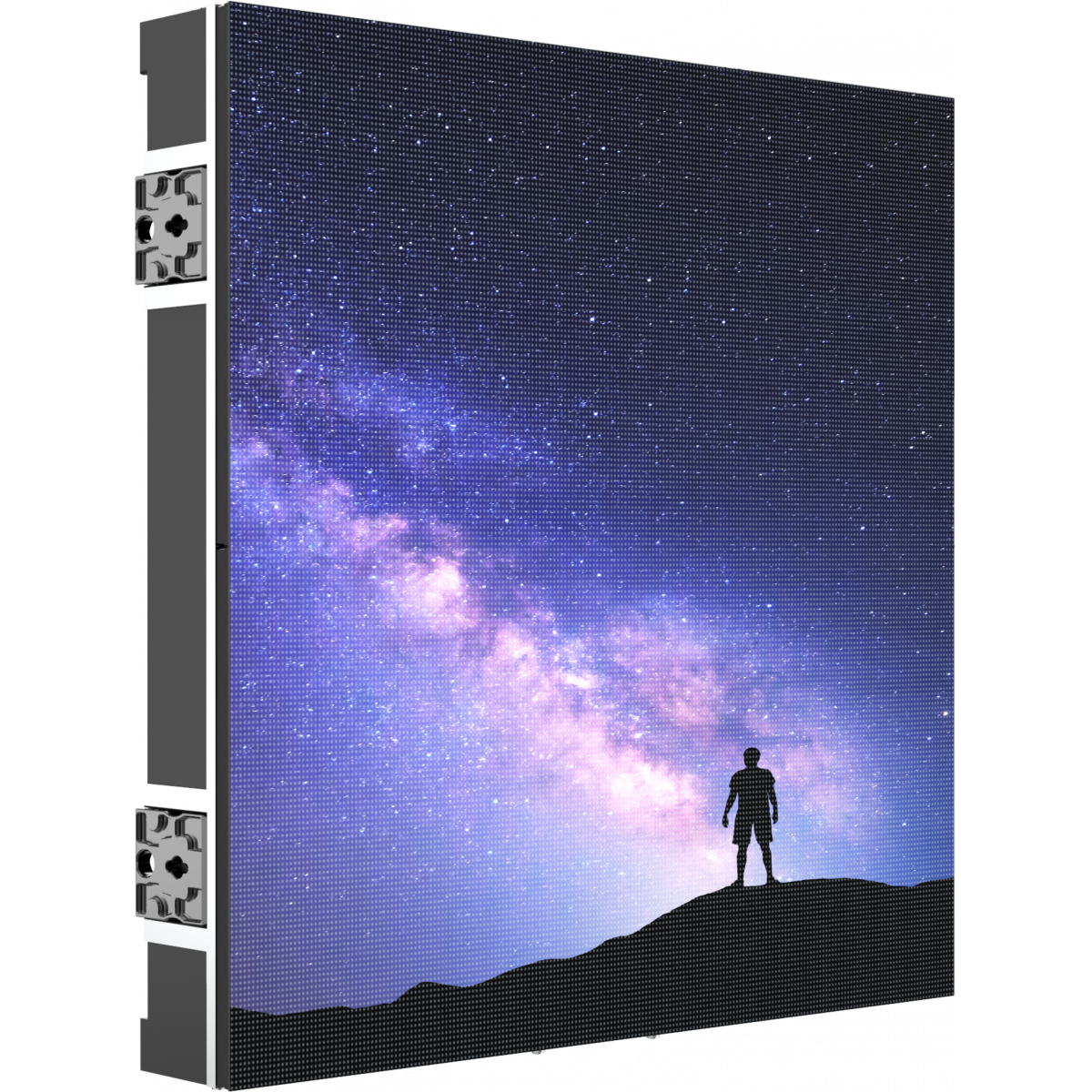

OmegaPix 39T

ORDER CODE: OMEGAX39T

Schermo LED outdoor con passo da 3,9 mm

OmegaPix 39T è un rivoluzionario schermo LED indoor con passo 3,9 mm, progettato per offrire avanzate caratteristiche meccaniche, configurazioni più creative e immagini video potenziate.

Caratteristiche meccaniche / assemblaggio

  • Configurazioni curve sia concave che convesse grazie a piastre di montaggio (0-10 concave, 0-5 convesse)
  • Angoli a 90° senza interruzioni grazie a cabinet con taglio a 45° (Versione Destra e Sinistra disponibile)
  • Scalabile, progettato per un rapido accesso di manutenzione
  • Sostituzione a caldo del pannello posteriore per sostituire alimentazione ed elettronica
  • Magneti di montaggio assistito per installazione rapida con una singola persona
  • Accessori di installazione a terra disponibili
  • Protezione angolare per un trasporto sicuro nel case
  • Velcro sui bordi per eliminare spazi vuoti
  • Fly bar disponibili sia per sospensione che per applicazioni da terra


Componenti / Funzioni elettroniche:

  • Componenti di alta qualità
  • Modulo con memoria per memorizzare database di calibrazione
  • MBI 5151 ICs
  • Sostituzione front e retro del modulo LED
  • Maschera nera per contrasto e affidabilità superiore
  • 18 bit+ greyscale (4 volte più alta della media sul mercato)
  • Rotazione abilitata
  • Nuova receiving card Novastar A8
  • IP powerCon in/out
  • IP dataCon in/out
  • Certificazioni CE, EMC, UL


Qualità immagine:

  • Nuova receiving card Novastar A8
  • 18 bit+ greyscale (4 volte più alta della media sul mercato). Migliora realmente la scala di grigi, mostrando immagini più raffinate ed espressive.
  • Tecnologia Clearview regolando la texture, forma e contrasto dell'immagine in aree diverse per migliorare ulteriormente i dettagli dell'immagine.
  • Correzione Smart Gamma: è automaticamente applicata in base alla luminosità ottenendo una migliore resa in scala di grigi e fornendo immagini più chiare.
  • Rotazione abilitata: rotazione dei pannelli riconosciuti dal software @ 360 °
  • RCFGX Restore, copia del firmware, mappatura MCTRLR5 completamente supportato


Caratteristiche principali:

  • Schermo LED outdoor con passo da 3,9 mm
  • Angoli a 90° senza interruzioni
  • Configurazione curva, sia concava che convessa
  • Fly bar per sospensione e montaggio da terra
  • Nuova A8 Novastar con 18bit+, Clearview e rotazione dell'immagine

PHOTO GALLERY

Specifiche tecniche

VIDEO
  • Tipo di chip driver: MBI 5151
  • Sorgente LED: Nationstar SMD1921 black frame and white face
  • Pixel pitch: 3.9mm / 0.15''
  • Risoluzione pannello: 128x128pixels
  • Risoluzione modulo: 64x64pixels
  • Flusso luminoso: 5.000nit
  • Contrasto: 3.000:1
  • Grayscale: 18 bit
  • Frequenza di aggiornamento ≥: 3.840Hz
  • Drive Mode: 1/8 scan, constan current
  • Angolo di visione verticale: 120°
  • Angolo di visione orizzontale: 140°
  • Densità LED: 65.536LED/sqm
  • Dead Pixel Ratio: <0,002
  • Vita media LED: 100.000
ALIMENTAZIONE
  • Power input/through: IPKON Seetronic IN/OUT
  • Alimentazione: AC 110/230 V 50/60 Hz
  • Assorbimento MAX per pannello: 210W
  • Assorbimento medio per pannello: 70W
  • Assorbimento MAX al metro quadro: 840W
  • Assorbimento medio al metro quadro: 280W
  • Assorbimento in standby (pannello): 16W
  • Max rated current/panel:: AC 220 V / 0,91 A
  • Temperatura di esercizio: -20°C / +50°C
  • Umidità di esercizio: 10~90 RH%
CONTROLLO
  • Tipo di receiving card: A8S
  • Altri tipi di controllo: rotation, 18bit+, clearview, mapping, firmware copy, RCFGX restore, calibration restore
  • Protocollo di controllo: Novastar
  • Ingresso di segnale: IP data Seetronic IN
  • Uscita di segnale: IP data Seetronic OUT
MECCANICA
  • Moduli magnetici: not available
  • Altre specifiche: curve configurations, climbable, rear panel swapping, corner protection for transport, velcro strips for gapless mounting
  • Dimensioni modulo (LxA): 250x250mm / 9.84''x9.84''
  • Dimensioni pannello (LxAxP): 500×500×90.6mm / 19.69''
  • Sistema di sospensione verticale: attraverso supporto con gancio aliscaf
  • Dissipazione: privo di ventole e struttura disegnata per una dissipazione a convezione naturale
  • Connessione: sistema fast-lock di connessione seamless
  • Curvabilità: concave 2°, 5°, 10° - convex 2°, 5°
  • Struttura: telaio in alluminio pressofuso
  • Colore: nero
  • Grado IP: IP65 (front and rear)
  • Peso a pannello: 9kg / 19.84lbs
  • Peso al metro quadro: 36kg / 79.37lbs
  • Pannelli collegabili verticalmente ≤: 20
  • Standard di conformità: CE, EMC, UL

Varianti

Accessori e prodotti correlati

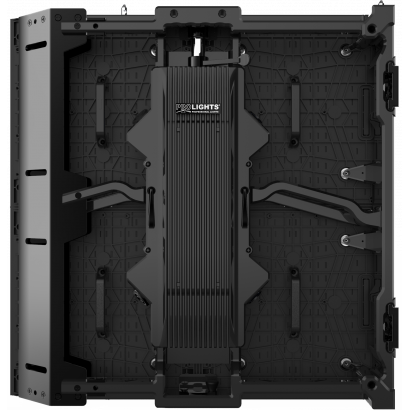

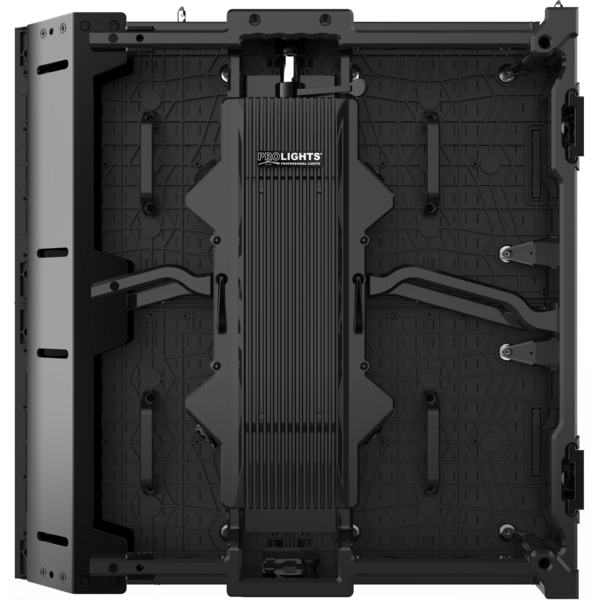

OMEGAX39C45LT
OMEGAX39C45LT
(optional)

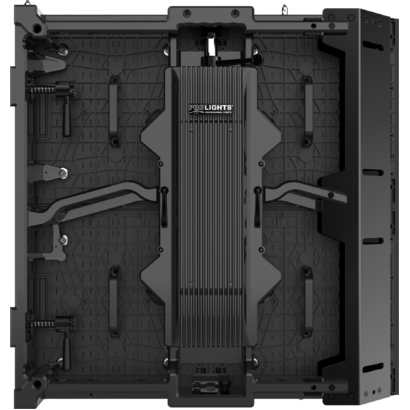

Modulo LED outdoor 45° L, SMD1921 BB, p3,9mm, 50x50cm, 128x128pix, 5000 nit, 9kg

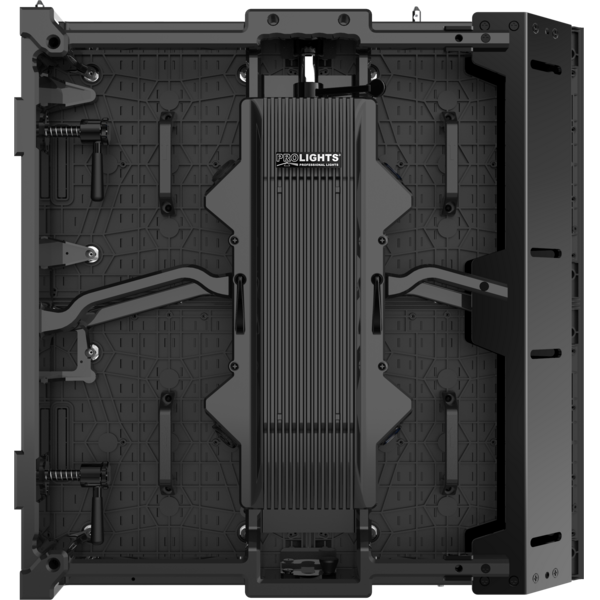

OMEGAX39C45RT
OMEGAX39C45RT
(optional)

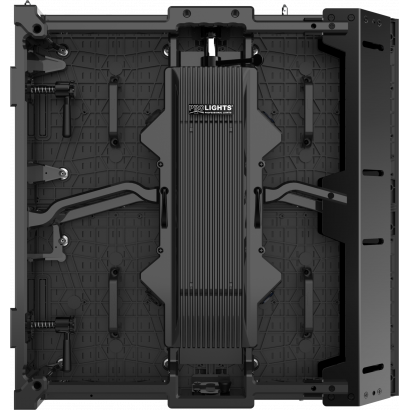

Modulo LED outdoor 45° R, SMD1921 BB, p3,9mm, 50x50cm, 128x128pix, 5000 nit, 9kg

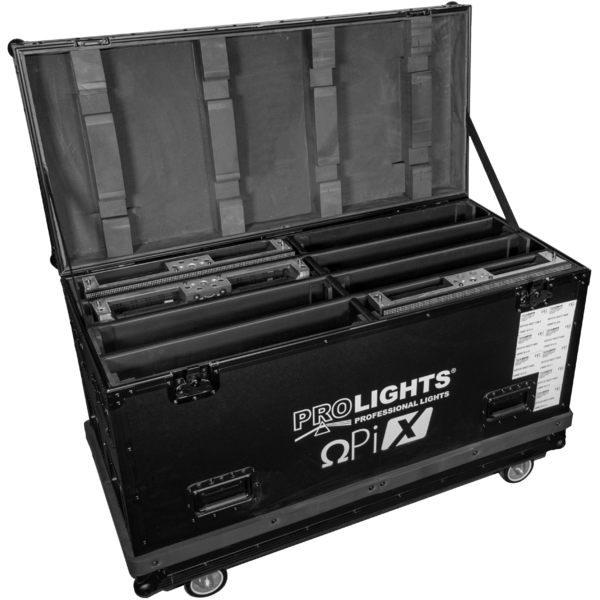

OXFCM8039
OXFCM8039
(optional)
Flightcase per 8 moduli LED-display OMEGAX39T, 1.200x600x806 mm
OXDCL01
OXDCL01
(optional)
Cavo dati per led display OMEGAX series assemb. con RJ45, L.1 m
OXACL01
OXACL01
(optional)
Cavo di alimentazione per led display series, L.140 cm
OXHGB01
OXHGB01
(optional)
Fly bar e GroundBar per sistemi OMEGAX26B e OMEGAX39T, 1 colonna
OXHGB02
OXHGB02
(optional)
Fly bar e GroundBar per sistemi OMEGAX26B e OMEGAX39T, 2 colonna
OXBS21PLUS
OXBS21PLUS
(optional)
Supporto posteriore verticale largo 2 in 1
OXBS41PLUS
OXBS41PLUS
(optional)
Supporto posteriore verticale largo 4 in 1
OXBS21
OXBS21
(optional)
Supporto posteriore verticale stretto 2 in 1
OXBS41
OXBS41
(optional)
Supporto posteriore verticale stretto 4 in 1
OXBSC
OXBSC
(optional)
Connettore supporto posteriore
OXCJ88
OXCJ88
(optional)
Piastra angolare concava per cabinet, 2°
OXCJ85
OXCJ85
(optional)
Piastra angolare concava per cabinet, 5°
OXCJ80
OXCJ80
(optional)
Piastra angolare concava per cabinet, 10°
OXCJ92
OXCJ92
(optional)
Piastra angolare convessa per cabinet, 2°
OXCJ95
OXCJ95
(optional)
Piastra angolare convessa per cabinet, 5°
OXCJB
OXCJB
(optional)
Supporto posteriore orizzontale per ground system per ledwall OMEGAPIX
OXFCIS100
OXFCIS100
(optional)
Flightcase per strutture rigging/ground-stack per tutti LEDScreen series, 100cm
OXFCIS200
OXFCIS200
(optional)
Flightcase per strutture rigging/ground-stack per tutti LEDScreenseries, 200cm
OXFCSP
OXFCSP
(optional)
Flightcase per parti di ricambio per moduli LED-display OMEGAX-DELTAX series
NOVAMCTRLR5
NOVAMCTRLR5
(optional)
Processore Video sender, res. 3840x1080, 8xRJ45, 4.6 kg
OXXJ
OXXJ
(optional)
Giunto metallico per unire 4 cabinet di OMEGAX o SIGMAX, foro M10

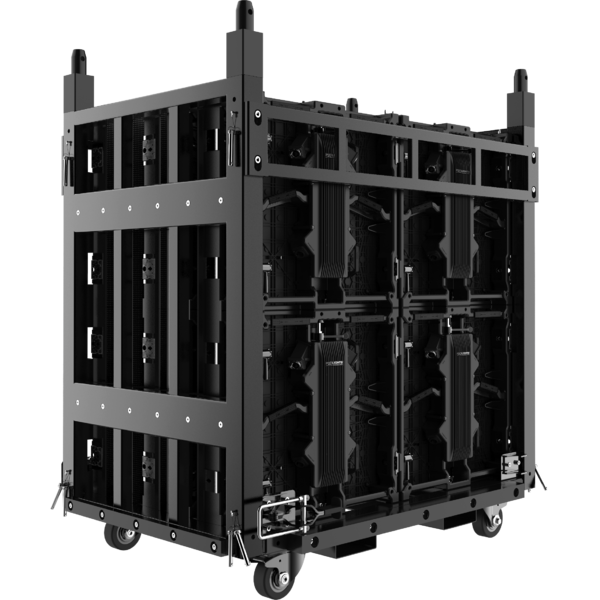

OMEGAXDOLLY
OMEGAXDOLLY
(optional)

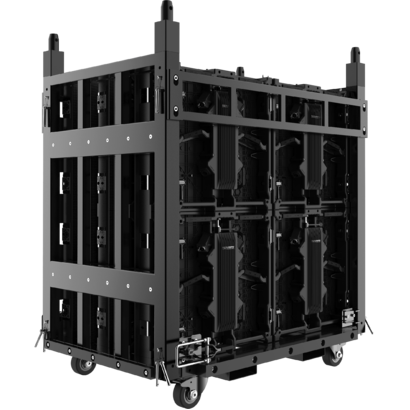

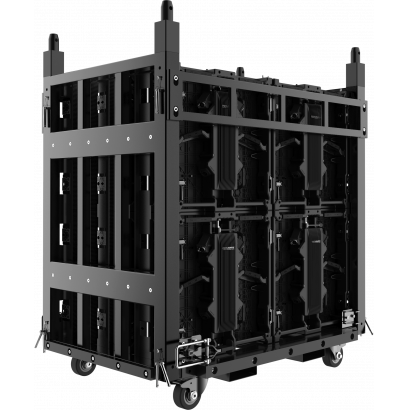

Carrello per il trasporto di 24 cabinets OMEGAX39T (6 layer da 4 cabinets)

DOWNLOAD

DMX chart & personalities

Photometrics

File name File size Download

CAD symbols & drawings

File name File size Download
2D Omegax39t_2D.dwg 8MB
Technical drawing Omegax39t_TECHNICAL_DRAWING.pdf 689KB

Tech docs

File name File size Download

Software

File name File size Download
Exploded spare parts HADZ171348B - 3840 Hz.zip 9KB
Exploded spare parts HADZ180714B - 3840Hz.zip 10KB

Firmware

Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional UploaderE' possibile utilizzare la seguente guida
Update Tool: {Upbox}
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
4.5.0.56 STABLE 01/02/2017 Definitive Stable Version.
