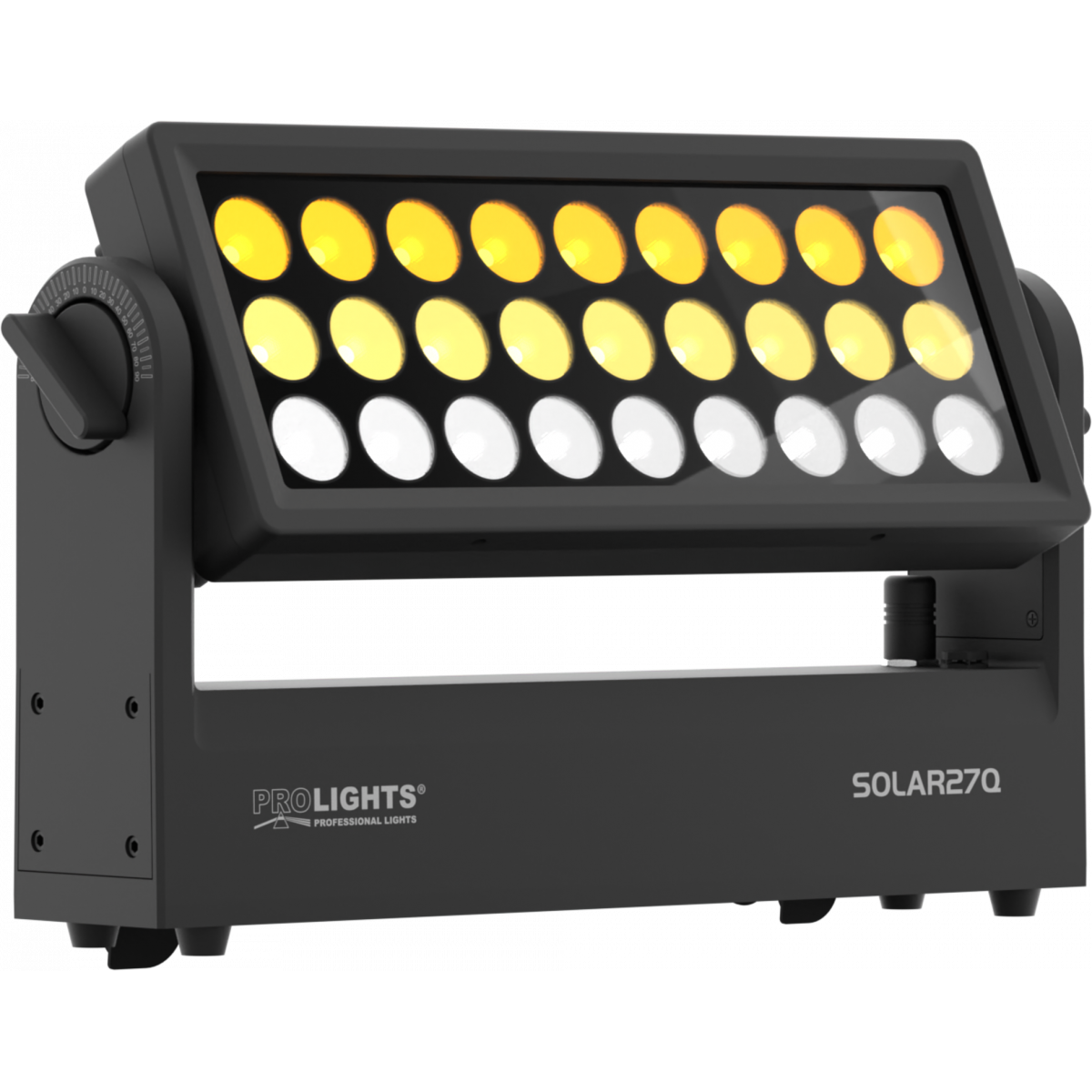

Solar 27Q

ORDER CODE: SOLAR27Q

Proiettore indoor/outdoor wash LED 27x10W ad altissima luminosità

Solar 27Q è un proiettore wash da esterno compatto e privo di ventole che offre una straordinaria luminosità di 10'832 lumen. E' composto da 27 led RGBW/FC da 10W e garantisce un'ottima miscelazione colore. Il suo design compatto e la possibilità di cambiare le ottiche e aggiungere filtri asimmetrici velocemente attraverso supporti magnetici, rendono il Solar 27Q un prodotto incredibilmente flessibile sia per eventi indoor che outdoor.
Silenzioso, potente ed estremamente compatto.

Caratteristiche principali:

  • 27 LED RGBW/FC da 10W offrono 10'832 lumen
  • Compatto e privo di ventole
  • Wireless DMX integrato
Vedi varianti

PHOTO GALLERY

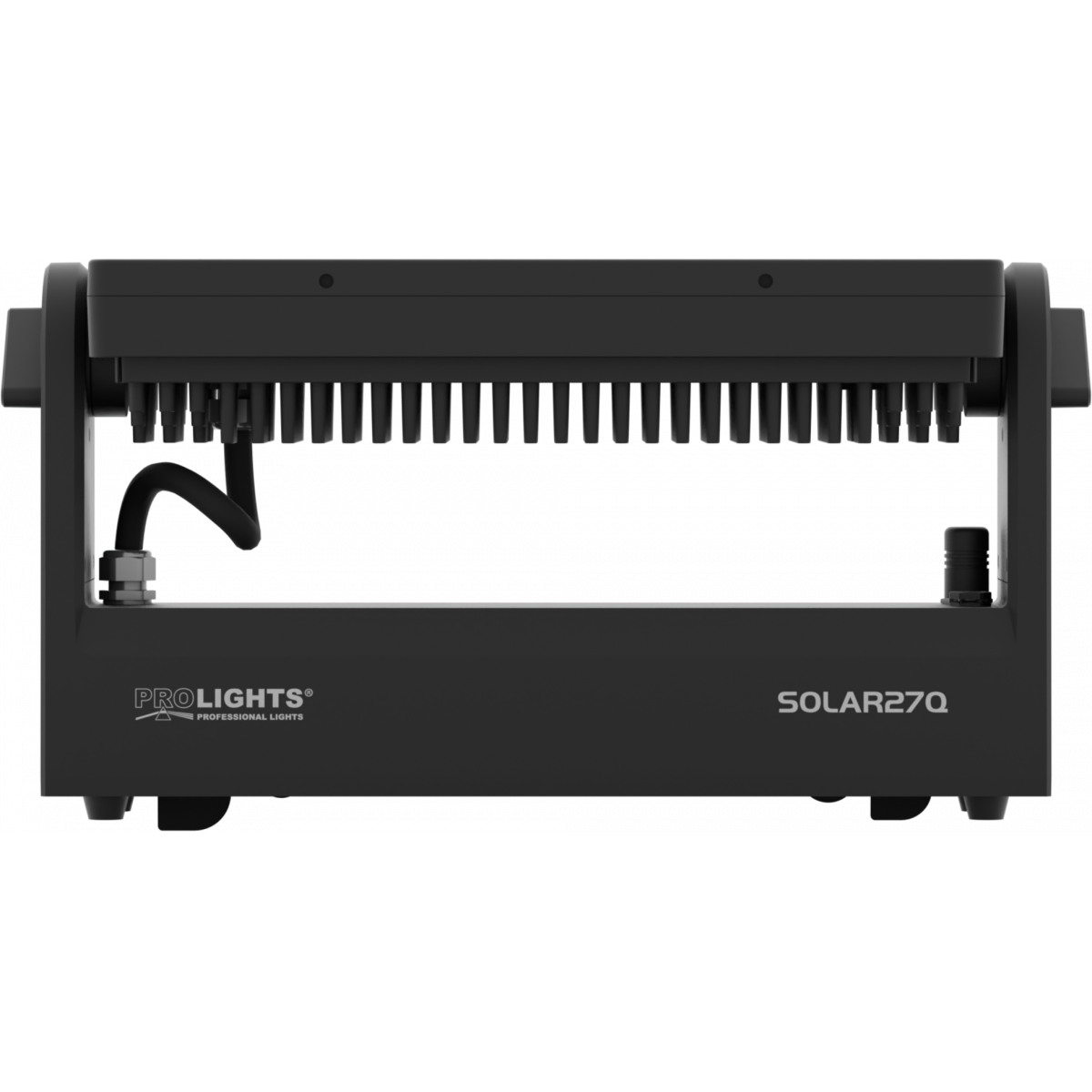

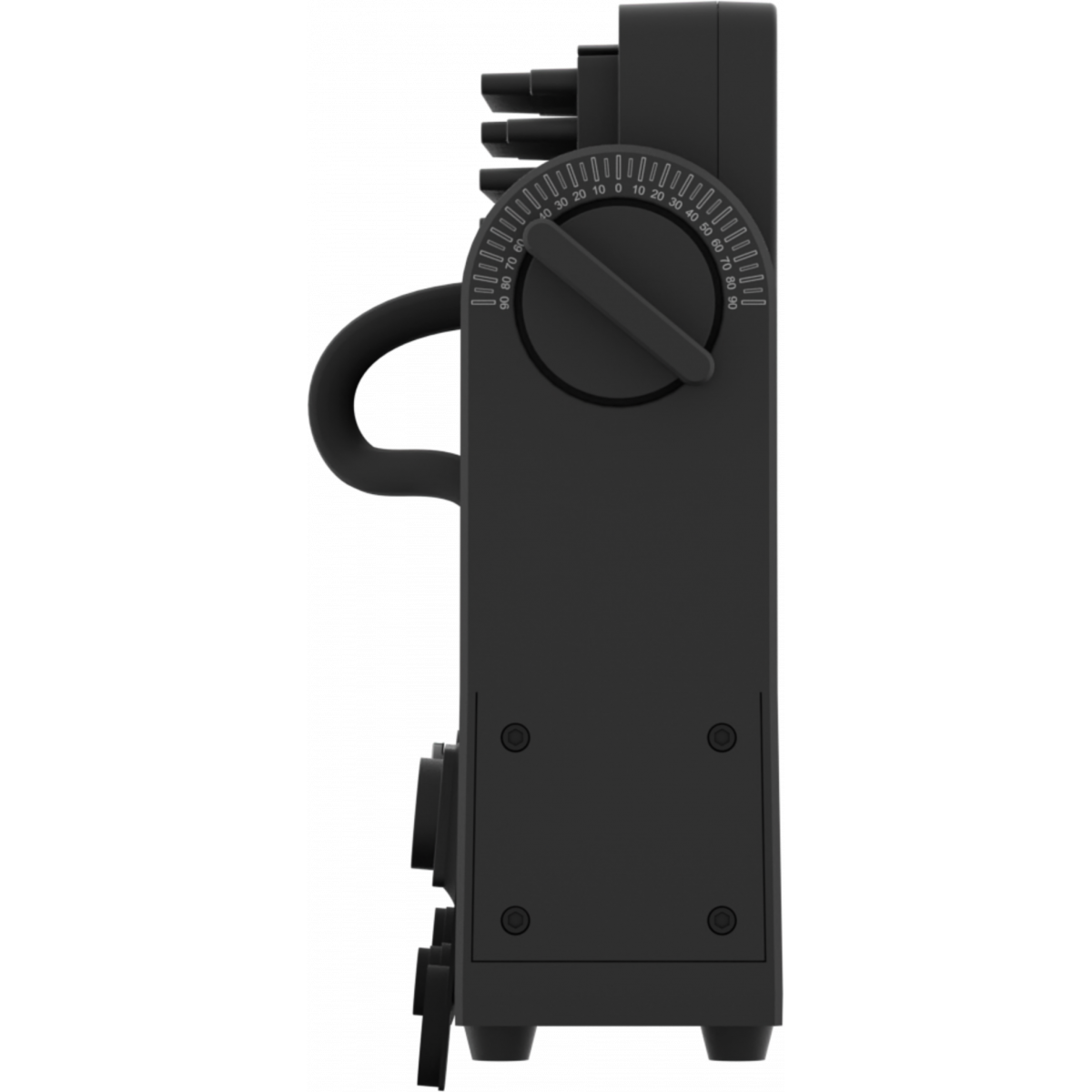

Solar 27Q
Solar 27Q
Solar 27Q
Solar 27Q

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 27x10W RGBW / FC LEDs
  • Flusso luminoso: @FULL 10'832 lm - with included filter 6'987
  • Lux: @FULL (25°) 6'340 lx - with included filter 1'027lx @3 m full
  • Lux: @FULL (25°) 2.282 lx - with included filter 370lx @5 m full
  • CRI: 71,8
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: 25°
  • Ottiche aggiuntive: 10° / 15° / 45° / 40° filter /60° filter/ 10x60° filter / 30x60° filter
  • Altro: magnetic 40° filter included , barn door not included
SISTEMA COLORE
  • Miscelazione del colore: RGBW / FC
  • CCT: controllo CCT tramite canale DMX indipendente
  • Ruota colori: ruota colori virtuale con macro
EFFETTI DINAMICI
  • Generatore effetti: section effect with 3 horizontal individually select and control sections
  • Modalità statico: riproduzione statica di un colore
  • Modalità manuale: regolazione manuale di un colore
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO
  • Hardware a bordo: magnetic filter frame with 40° filter
  • Tilt angle: 0 - 150° con regolazione manuale
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero
CONTROLLO
  • Protocolli: DMX512, RDM, W-DMX
  • Canali DMX: 5 / 7 / 10 / 13 / 17channel
  • Controllo Wireless: integrato, LumenRadio Timo Fx DMX/RDM compatibile sia con CRMX (Lumen Radio) che con W-DMX (Wireless DMX)
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: curve dimmer selezionabili
  • Batteria display: batteria tampone autoricaricabile
  • Temperatura d'esercizio: -20° ~ +50°
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 268W
  • Potenza massima assorbita (a 120V): 275W
  • Output (a 230V): 9 unità connesse in serie
  • Output (a 120V): 5 unità connesse in serie
  • Fattore di potenza: > 0,94
  • Corrente di spunto: 110VAC/6.75A, 230VAC/10.25A
CARATTERISTICHE FISICHE
  • Grado IP: 65 per installazioni esterne temporanee, non fisse
  • Raffreddamento: proiettore privo di ventole e struttura disegnata per una dissipazione a convezione naturale
  • Sospensione e fissaggio: staffa per posizionamento a terra con sistema "Quick-Lock"

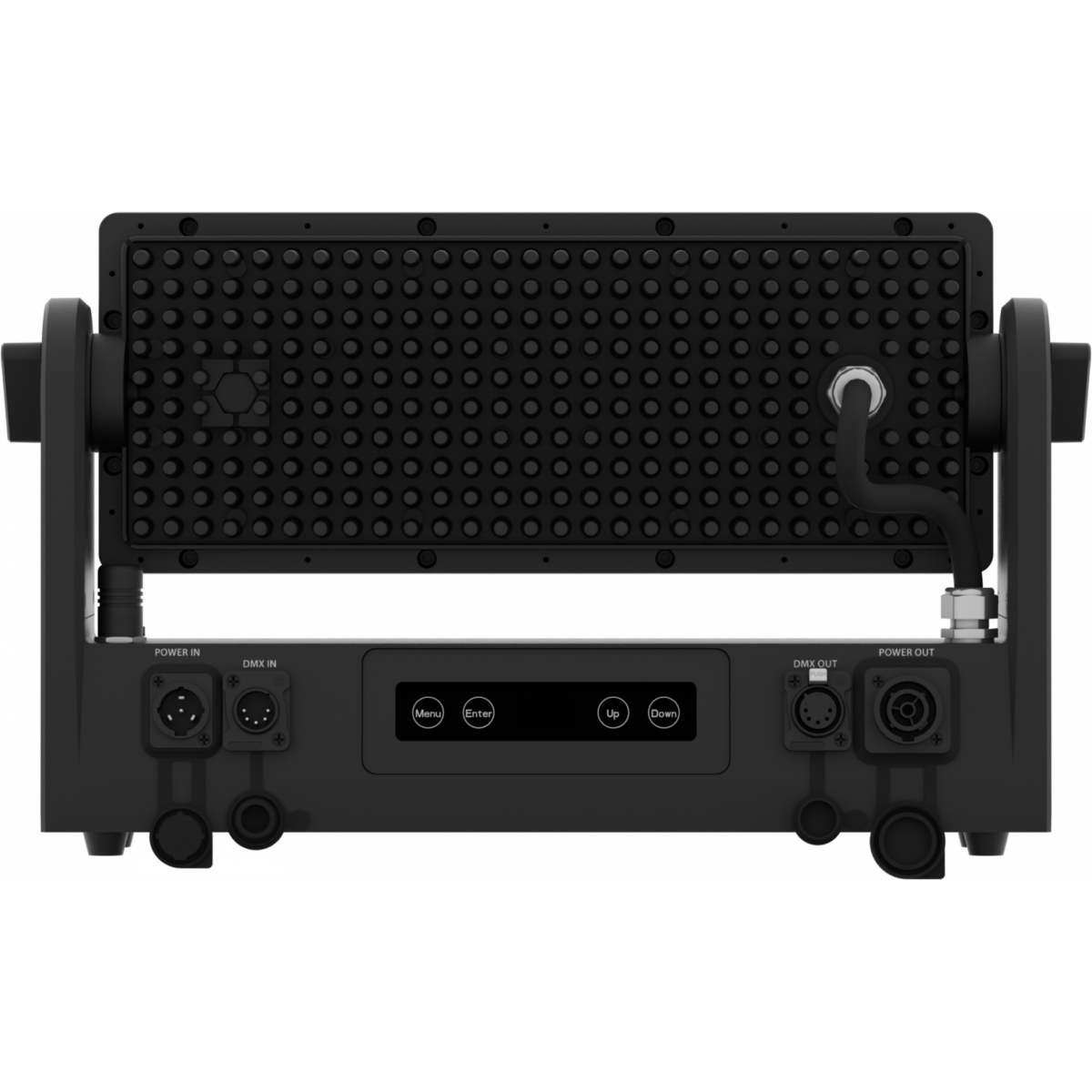

  • Connessione di segnale: Seetronic XLR 5p IN/OUT
  • Connessione dati: W-DMX receiver
  • Connessione di alimentazione: Seetronic powerKon waterproof IN/OUT connectors
  • Dimensioni (LxAxP): 454x269x83mm / 17.87''x10.59''x3.27''
  • Peso: 9kg / 19.84lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT

Varianti

Accessori e prodotti correlati

RSR0630B
RSR0630B
(optional)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
C6002B
C6002B
(optional)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
LRLUNA
LRLUNA
(optional)
Ricetrasmettitore DMX Single Universe con Bluetooth
OS25D13
OS25D13
(included)
Aggancio rapido omega, foro M12
S27QLENS25
S27QLENS25
(included)
Lente a 25° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96

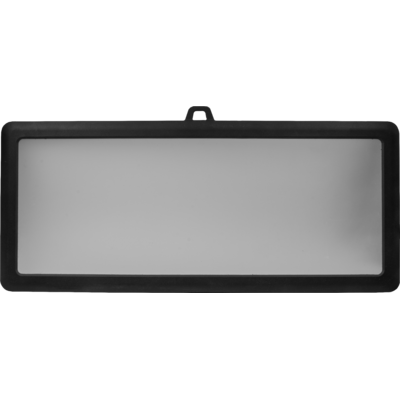

S27QFILTER60
S27QFILTER60
(optional)
Diffusore di luce simmetrico a 60° per SOLAR27Q
S27QFILTER40
S27QFILTER40
(included)
Diffusore di luce simmetrico a 40° per SOLAR27Q
S27QFILTER1060
S27QFILTER1060
(optional)

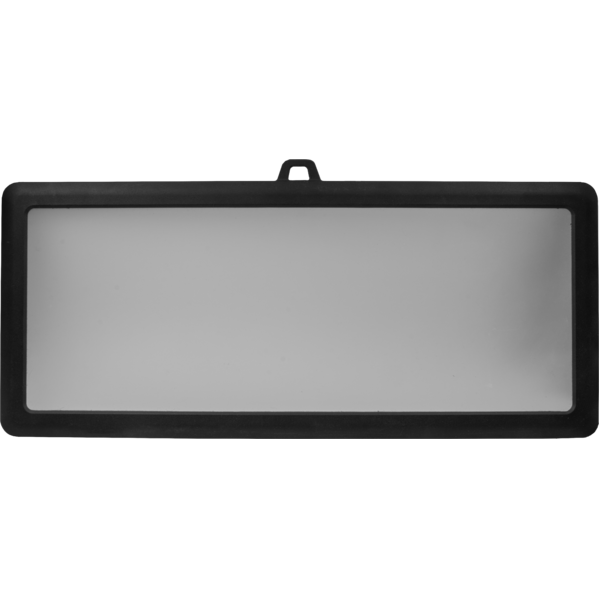

Diffusore di luce asimmetrico a 10x60° per SOLAR27Q
S27QFILTER3060
S27QFILTER3060
(optional)

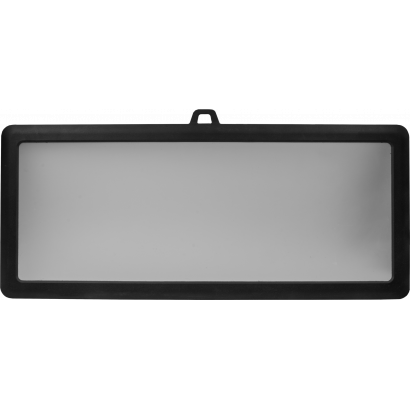

Diffusore di luce asimmetrico a 30x60° per SOLAR27Q
S27QLENS10
S27QLENS10
(optional)
Lente a 10° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96
S27QLENS15
S27QLENS15
(optional)
Lente a 15° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96
S27QLENS45
S27QLENS45
(optional)
Lente a 45° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96
SUNBLASTFLR
SUNBLASTFLR
(optional)
Staffa di supporto da pavimento per SUNBLAST, fissaggio quick-look

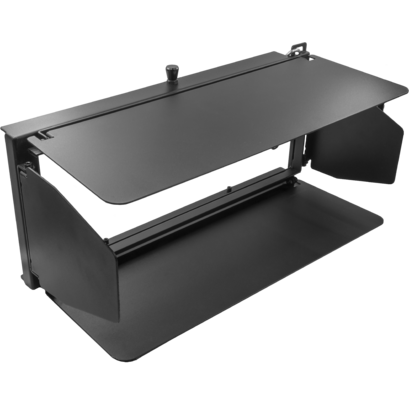

S27QBD
S27QBD
(optional)
4 alette nere per la regolazione del fascio di luce, comp. SOLAR27Q e ARCPOD27Q

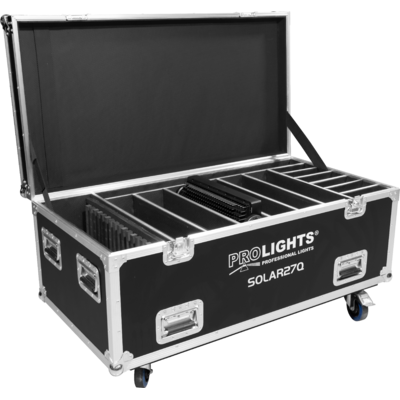

FCLS27Q
FCLS27Q
(optional)

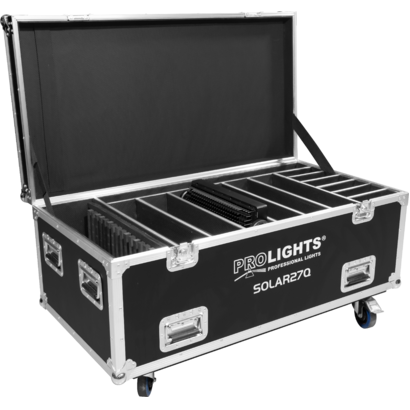

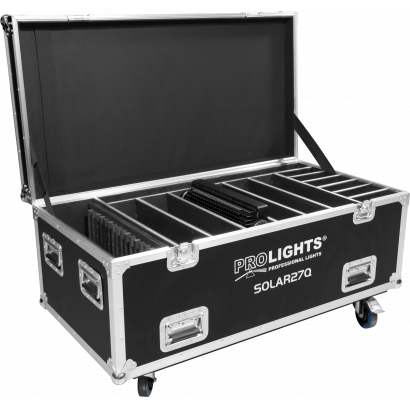

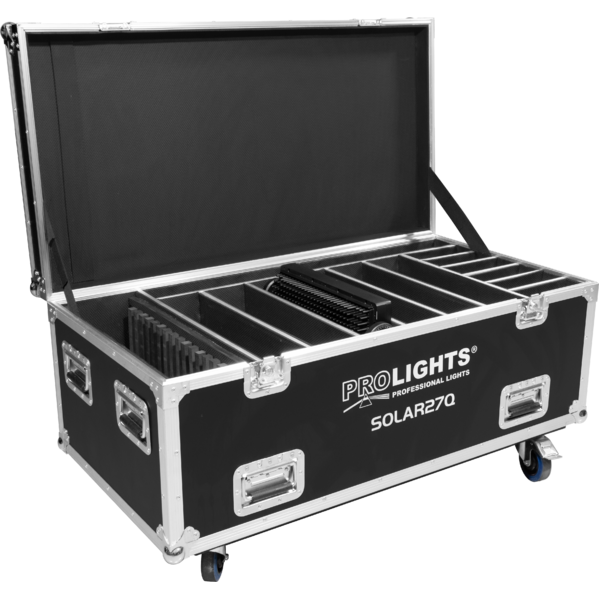

Flightcase per contenere 6 pcs SOLAR27Q
<b>Upbox</b> 1
Upbox 1
(optional)
Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
UPBOXPRO
UPBOXPRO
(optional)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheet Solar27q_A4_DATASHEET_(EN).pdf 213KB
Letter datasheet Solar27q_A4_DATASHEET_(IT).pdf 218KB
Tender Specification Solar27q_TENDER_SPECIFICATION.pdf 3MB

User manual

File name File size Download
User manual Solar27q_USER_MANUAL_EN.pdf 7MB

DMX chart & personalities

File name File size Download
DMX chart Solar27q_DMX_CHARTS.pdf 107KB
SOLAR27Q Firmware rev. 3.6
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights_solar27q_5ch.hedDownload
prolights_solar27q_7ch.hedDownload
prolights_solar27q_10ch.hedDownload
prolights_solar27q_13ch.hedDownload
manufacturer fixture library (Link) Link
prolights@solar27q_10ch@.xmlDownload
prolights@solar27q_17ch.xmlDownload
prolights@solar27q_17ch.hog4showDownload
SOLAR27Q Firmware rev. 2.6
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights_solar27q_5ch.hedDownload
prolights_solar27q_7ch.hedDownload
prolights_solar27q_10ch.hedDownload
prolights_solar27q_13ch.hedDownload
manufacturer fixture library (Link) Link
prolights@solar27q_10ch@.xmlDownload
prolights@solar27q_17ch.xmlDownload
prolights@solar27q_17ch.hog4showDownload

Photometrics

File name File size Download
IES prolights_solar27q_blue_15°_10x60° filter.ies 30KB
IES prolights_solar27q_blue_15°_30x60° filter.ies 30KB
IES prolights_solar27q_blue_15°_40° filter.ies 30KB
IES prolights_solar27q_blue_15°_60° filter.ies 30KB
IES prolights_solar27q_blue_15°_without filter.ies 30KB
IES prolights_solar27q_blue_25°_40° filter.ies 30KB
IES prolights_solar27q_blue_45°_10x60° filter.ies 30KB
IES prolights_solar27q_blue_45°_30x60° filter.ies 30KB
IES prolights_solar27q_blue_45°_40° filter.ies 30KB
IES prolights_solar27q_blue_45°_60° filter.ies 30KB
IES prolights_solar27q_blue_45°_without filter.ies 30KB
IES prolights_solar27q_green_15°_10x60° filter.ies 30KB
IES prolights_solar27q_green_15°_30x60° filter.ies 30KB
IES prolights_solar27q_green_15°_40° filter.ies 30KB
IES prolights_solar27q_green_15°_60° filter.ies 30KB
IES prolights_solar27q_green_15°_without filter.ies 30KB
IES prolights_solar27q_green_25°_40° filter.ies 30KB
IES prolights_solar27q_green_45°_10x60° filter.ies 30KB
IES prolights_solar27q_green_45°_30x60° filter.ies 30KB
IES prolights_solar27q_green_45°_40° filter.ies 30KB
IES prolights_solar27q_green_45°_60° filter.ies 30KB
IES prolights_solar27q_green_45°_without filter.ies 30KB
IES prolights_solar27q_red_15°_10x60° filter.ies 30KB
IES prolights_solar27q_red_15°_30x60° filter.ies 30KB
IES prolights_solar27q_red_15°_40° filter.ies 30KB
IES prolights_solar27q_red_15°_60° filter.ies 30KB
IES prolights_solar27q_red_15°_without filter.ies 30KB
IES prolights_solar27q_red_25°_40° filter.ies 30KB
IES prolights_solar27q_red_45°_10x60° filter.ies 30KB
IES prolights_solar27q_red_45°_30x60° filter.ies 30KB
IES prolights_solar27q_red_45°_40° filter.ies 30KB
IES prolights_solar27q_red_45°_60° filter.ies 30KB
IES prolights_solar27q_red_45°_without filter.ies 30KB
IES prolights_solar27q_rgbw_15°_10x60° filter.ies 30KB
IES prolights_solar27q_rgbw_15°_30x60° filter.ies 30KB
IES prolights_solar27q_rgbw_15°_40° filter.ies 30KB
IES prolights_solar27q_rgbw_15°_60° filter.ies 30KB
IES prolights_solar27q_rgbw_15°_without filter.ies 30KB
IES prolights_solar27q_rgbw_25°_40° filter.ies 30KB
IES prolights_solar27q_rgbw_45°_10x60° filter.ies 30KB
IES prolights_solar27q_rgbw_45°_30x60° filter.ies 30KB
IES prolights_solar27q_rgbw_45°_40° filter.ies 30KB
IES prolights_solar27q_rgbw_45°_60° filter.ies 30KB
IES prolights_solar27q_rgbw_45°_without filter.ies 30KB
IES prolights_solar27q_white_15°_10x60° filter.ies 30KB
IES prolights_solar27q_white_15°_30x60° filter.ies 30KB
IES prolights_solar27q_white_15°_40° filter.ies 30KB
IES prolights_solar27q_white_15°_60° filter.ies 30KB
IES prolights_solar27q_white_15°_without filter.ies 30KB
IES prolights_solar27q_white_25°_40° filter.ies 30KB
IES prolights_solar27q_white_45°_10x60° filter.ies 30KB
IES prolights_solar27q_white_45°_30x60° filter.ies 30KB
IES prolights_solar27q_white_45°_40° filter.ies 30KB
IES prolights_solar27q_white_45°_60° filter.ies 30KB
IES prolights_solar27q_white_45°_without filter.ies 30KB
Photometrics Solar27q_PHOTOMETRICS.pdf 7MB
Dialux Download DIALux product catalogue -

CAD symbols & drawings

File name File size Download
3D RFA Solar27q_3D.rfa 568KB
3D SKP Solar27q_3D.skp 345KB
2D Solar27q_CAD_2D.dwg 2MB
3D Solar27q_CAD_3D.dwg 684KB
2D cad symbols Solar27q_CAD_2DSYMBOLS.dwg 218KB
Technical drawing Solar27q_TECHNICAL_DRAWING.pdf 375KB
VectorWorks PROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx 317MB
VectorWorks PROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx 488MB
VectorWorks VECTORWORKS_SYMBOLS.vwx 641KB

Tech docs

File name File size Download

Software

File name File size Download

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
3.6 STABLE 14/06/2024 Firmware for Hardware revision: 2.0 - To check revision please refer to serial number. Units with hardware revision 2.0 are with serial number starting from xxxxx0120xxx.

Improvement:
  • Improved Dimmer management.
Fixed Bugs:
  • Model ID in RDM is wrong.
  • Factory Reload via RDM cannot be done more than once. A reboot of the device is required to perform another one.
  • In some DMX modes, changing the Dimmer DMX values ​​when the strobe is active, the light source stops the strobe and the source always remains on.
  • In 17Ch, 13CH, 5Ch, if Dimmer<100%, Jump prediction does not work on individual RGBW channels if Dimmer Speed@Auto.
  • Device does not respect the CUE List times with whatever Dimmer Speed is set.
  • Flickering is visible during dimming.
2.6 STABLE 13/06/2024 Firmware for Hardware revision: 1.0 - To check revision please refer to serial number. Units with hardware revision 1.0 are with serial number before of xxxxx0120xxx.

Improvement:
  • Improved Dimmer management.
Fixed Bugs:
  • Model ID in RDM is wrong.
  • Factory Reload via RDM cannot be done more than once. A reboot of the device is required to perform another one.
  • In some DMX modes, changing the Dimmer DMX values ​​when the strobe is active, the light source stops the strobe and the source always remains on.
  • In 17Ch, 13CH, 5Ch, if Dimmer<100%, Jump prediction does not work on individual RGBW channels if Dimmer Speed@Auto.
  • Device does not respect the CUE List times with whatever Dimmer Speed is set.
  • Flickering is visible during dimming.

Richiesta Informazioni

News

23 Luglio 2024
I prodotti PROLIGHTS trasformano la chiesa dello Spirito Santo di Bielefeld
I prodotti PROLIGHTS trasformano la chiesa dello Spirito Santo di Bielefeld
I prodotti PROLIGHTS illuminano la Chiesa dello Spirito Santo di Bielefeld, una moderna struttura ottagonale con colonne slanciate...
17 Luglio 2024
I prodotti PROLIGHTS illuminano il nuovo studio di PBS News
I prodotti PROLIGHTS illuminano il nuovo studio di PBS News
I prodotti PROLIGHTS fanno parte del nuovo setup illuminotecnico dello studio di PBS News. Lo studio abbraccia un design moderno e...
09 Luglio 2024
I prodotti PROLIGHTS illuminano la Fez Smart Factory dell'UEMF
I prodotti PROLIGHTS illuminano la Fez Smart Factory dell'UEMF
I prodotti PROLIGHTS sono stati impiegati per l'illuminazione della facciata della Fez Smart Factory, un sito chiave nel programma...
05 Luglio 2024
PROLIGHTS presenta la gamma EclDisplay con controllo Wireless CRMX integrato
PROLIGHTS presenta la gamma EclDisplay con controllo Wireless CRMX integrato
PROLIGHTS è lieta di annunciare il lancio della serie EclDisplay CRMX, l'ultima aggiunta alla gamma di proiettori LED per applicazioni...
02 Luglio 2024
La Casa della Cultura di Revúca risplende con PROLIGHTS
La Casa della Cultura di Revúca risplende con PROLIGHTS
La Casa della Cultura di Revúca ha completato un importante progetto di ristrutturazione, aggiornando il suo setup illuminotecnico...
27 Giugno 2024
PROLIGHTS presenta ControlGo: il controller definitivo, portatile e multifunzionale
PROLIGHTS presenta ControlGo: il controller definitivo, portatile e multifunzionale
PROLIGHTS è lieta di presentare ControlGo : un controller per l'illuminazione flessibile e multifunzionale. Questo strumento incredibilmente...
26 Giugno 2024
I prodotti PROLIGHTS illuminano la mostra “«Cathars» Toulouse dans la croisade
I prodotti PROLIGHTS illuminano la mostra “«Cathars» Toulouse dans la croisade"
I prodotti PROLIGHTS sono stati utilizzati per illuminare la nuova mostra “«Cathars» Toulouse dans la croisade" , un'esposizione...
21 Giugno 2024
Gli EclSoft Tube100 colorano il Soho Theatre CaixaBank di Malaga
Gli EclSoft Tube100 colorano il Soho Theatre CaixaBank di Malaga
Gli EclSoft Tube100 di PROLIGHTS hanno illuminato le scene del Soho Theatre CaixaBank di Malaga, fondato dall'attore Antonio Banderas....
18 Giugno 2024
Il South Outdoor Festival risplende con PROLIGHTS
Il South Outdoor Festival risplende con PROLIGHTS
I prodotti PROLIGHTS hanno illuminato il South Outdoor Festival di Borsh, un evento mirato all'incentivazione del turismo nel sud dell'Albania,...
11 Giugno 2024
Resolution X sceglie la gamma EclProfile CT+ per il suo inventario
Resolution X sceglie la gamma EclProfile CT+ per il suo inventario
Resolution X ha ampliato il suo inventario selezionando i proiettori LED ellissoidali di PROLIGHTS EclProfile CT+ ed EclProfile CT+IP...
07 Giugno 2024
PROLIGHTS illumina il programma televisivo “The Passion”
PROLIGHTS illumina il programma televisivo “The Passion”
I prodotti PROLIGHTS hanno illuminato le riprese del programma televisivo "The Passion", trasmesso in Olanda e in Germania e prodotto...
04 Giugno 2024
PROLIGHTS presenta le nuove lenti PC per la serie EclFresnel CT+ M e S
PROLIGHTS presenta le nuove lenti PC per la serie EclFresnel CT+ M e S
PROLIGHTS è lieta di annunciare l'introduzione delle nuove lenti PC per la serie EclFresnel CT+ nelle misure S e M , un'importante...
Iscriviti alla nostra Newsletter
Follow us, stay connected facebook instagram youtube twitter tiktok linkedin
Loading...
