ECLPANELTWCXL
PROLIGHTS

EclPanel TWCXL

ORDER CODE: ECLPANELTWCXL

Soft light LED 1.500W bianco variabile e colori con pixel ed effetti

EclPanel TWCXL, è un soft light LED ultra luminoso, progettato per produzioni Film & Tv di larga scala, che offre un'ampia gamma di colori precisi e soffusi. In aggiunta, il PROLIGHTS EclPanel TWCXL, offre una piena riproduzione dei bianchi dal daylight al tungsten. raggiungendo una qualità di luce superiore con altI CRI, TLCI e TM-30. EclPanel TWCXL, permette un preciso e rapido settaggio della luce grazie alle 4 manopole a bordo configurabili in diverse modalità: CTC con +/- green shift, HSI per un controllo totale di tinta, saturazione e intensità, FX per controllare gli effetti cinema. L'unità può essere controllata in sezioni, permettendo la riproduzione degli effetti presenti a bordo o di effetti creati da console. L'unità è progettata con driver e alimentatore a bordo, ricetrasmettitore Wireless per controllo DMX e RDM remoto, connettività network (Art-Net, sACN) ed essendo leggero, EclPanel TWCXL offre un facile montaggio e cablaggio rendendolo l'apparecchio perfetto per ogni location.

SPEKTRA

Caratteristiche principali:

  • LED 1.500W RGB+Warm White
  • CRI >93, R9 >95, TLCI >93
  • 48 sezioni pixel ed effetti a bordo per applicazioni cinema
  • Differenti modalità delle ventole per applicazioni silenziose
  • Controllo Wireless DMX ed RDM, connettività Ethernet

PHOTO GALLERY

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 1.500W RGB + Bianco Caldo LED
  • Flusso luminoso: 130'725 @3.200 K with MD filter
  • Lux: 2'442lx @5 m full
  • CRI: 93,4 @3.200 K; 95.4 @5.600 K
  • R9: 95.6 @3.200 K; 95,9 @5.600 K
  • TLCI: 93 @5.600 K
  • TM30 Rf: 91,9 @3.200 K; 90,3 @5.600 K
  • TM30 Rg: 103,5 @3.200 K; 102,5 @5.600 K
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: 109°
  • Angolo di campo: 158°
  • Tipo lente: medium density filtro diffusore (intercambiabile)
  • Ottiche aggiuntive: consulta accessori disponibili
SISTEMA COLORE
  • Controllo colore: XY, CCT, RGBW, Gel, HSI, Source Emulation, Color Macros, CTO on colors
  • Miscelazione del colore: RGB + Warm White
  • CCT: controllo CCT range da 1.800K a 20.000K, correzione +/- green, emulazione tungsten
  • Preset bianchi: 1.800 K - 20.000K
  • Ruota colori: ruota colori virtuale con macro
  • Macros: Libreria gelatine integrata
EFFETTI DINAMICI
  • Risoluzione di controllo: dimmer, colori 16-bit
  • Pixel pattern: macro pixel pre impostate con effetti cinema
  • Caratteristiche speciali: canale crossfade lineare per fade da qualsiasi white macro ad un qualsiasi colore; CTO virtuale sui colori
CORPO
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero
CONTROLLO
  • Protocolli: DMX512, RDM, ArtNet, sACN, CRMX
  • Stand Alone: selectable mode through 4 push-encoder retroilluminati rotativi
  • Pixel control: 48 controllo a sezioni
  • Controllo Wireless: integrato, LumenRadio Timo Fx DMX/RDM compatibile sia con CRMX (Lumen Radio) che con W-DMX (Wireless DMX)
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: 3.5" con una nuova interfaccia grafica
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Batteria display: batteria tampone autoricaricabile
  • Temperatura d'esercizio: -10° ~ +45° Ta
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 40.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 1.600W
  • Standby power: 110VAC/21W, 230VAC/26W
  • Output (a 230V): 1 unità connesse in serie
  • Fattore di potenza: >0,98
CARATTERISTICHE FISICHE
  • Grado IP: 20
  • Raffreddamento: attivo, funzionamento silenzioso
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
  • Connessione di alimentazione: 32A Neutrik powerCON TRUE1 IN/OUT connectors
  • Dimensioni (LxAxP): 1623x1201x186mm / 63.9''x47.28''x7.32''
  • Peso: 48,7kg / 107.36lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM, cTUVus, FCC
BOX CONTENT

Varianti

Accessori e prodotti correlati

<b>ÆtherBox</b>
ÆtherBox
(Opzionale)
Transceiver CRMX a singolo universo IP65, con DMX ed Ethernet, Wi-Fi, Bluetooth, compat. batteria
<b>ÆtherBox</b> LITE
ÆtherBox LITE
(Opzionale)
Trasmettitore/ricevitore Wireless CRMX a singolo universo

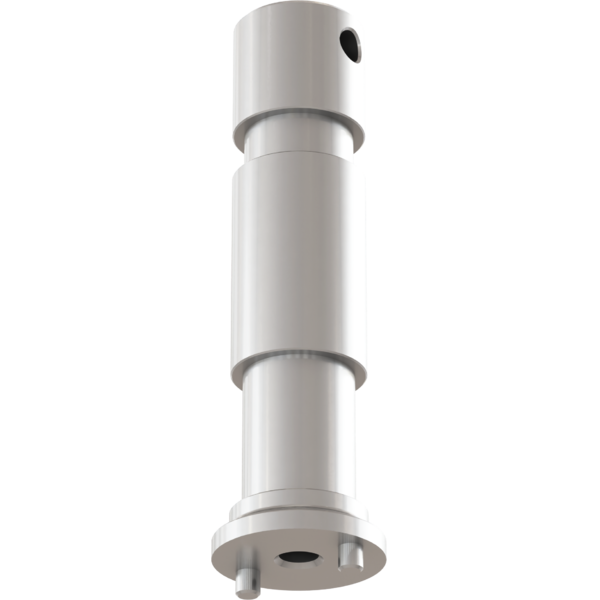

EPTWCXLSPG
EPTWCXLSPG
(Incluso)
Spigot per ECLPANELTWCXL

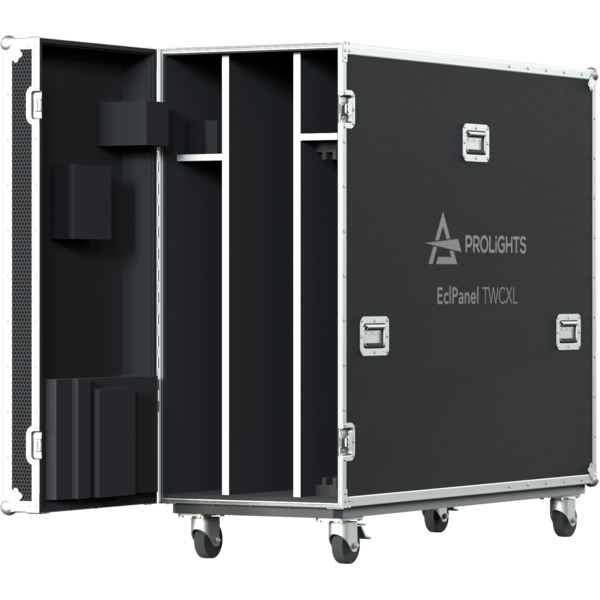

FCLPANELXL1U
FCLPANELXL1U
(Opzionale)
Flight-case per contenere 1 pc ECLPANELTWCXL

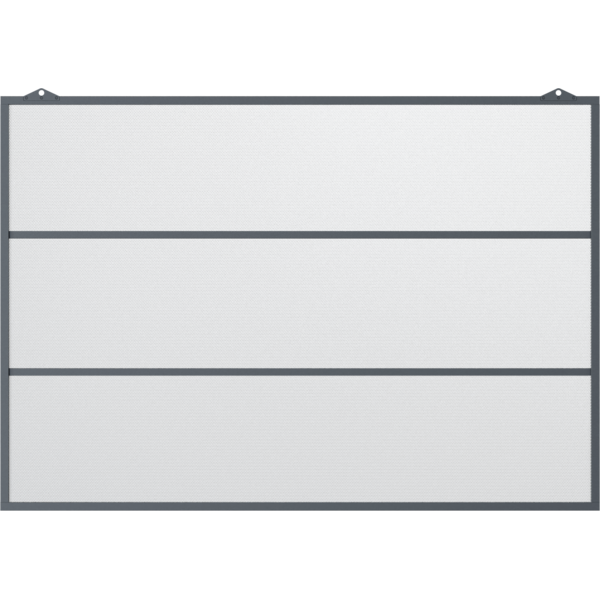

EPTWCXLFILTERINT
EPTWCXLFILTERINT
(Opzionale)
Filtro frontale a diffusione intensificata per ECLPANELTWCXL
EPTWCXLFILTERHD
EPTWCXLFILTERHD
(Opzionale)
Filtro frontale a alta diffusione (minore intensità luminosa) per ECLPANELTWCXL
EPTWCXLFILTERMD
EPTWCXLFILTERMD
(Incluso)
Filtro frontale a media diffusione per ECLPANELTWCXL

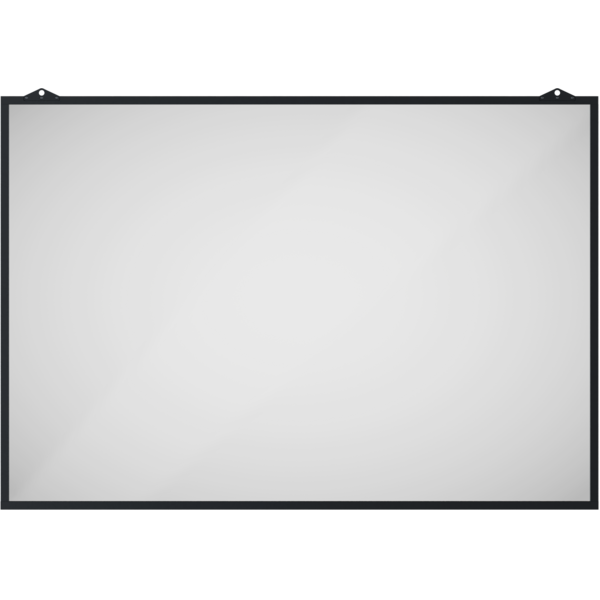

EPTWCXLFILTERLD
EPTWCXLFILTERLD
(Opzionale)
Filtro frontale a bassa diffusione (maggiore intensità luminosa) per ECLPANELTWC

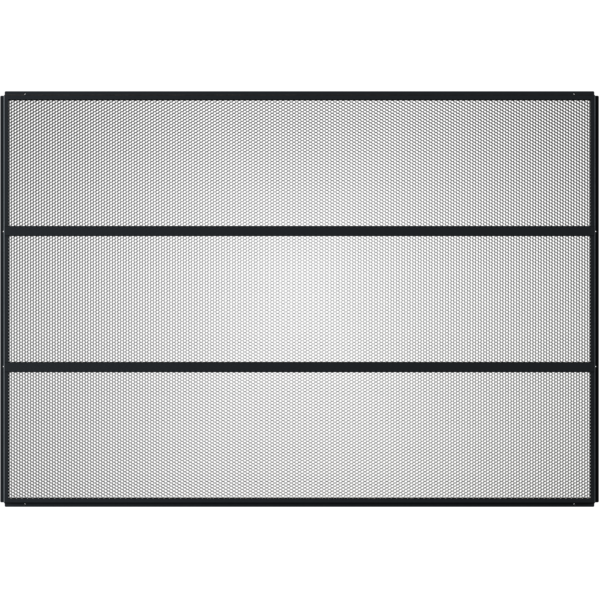

EPTWCXLEC30
EPTWCXLEC30
(Opzionale)
Egg crate a 30 gradi per ECLPANELTWCXL

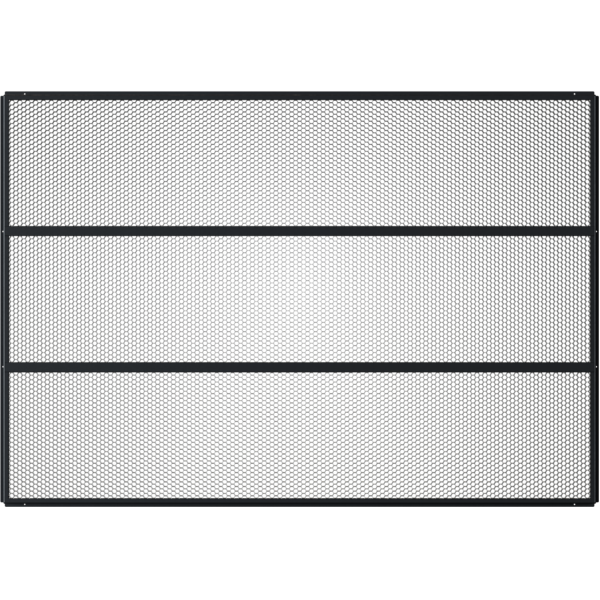

EPTWCXLEC60
EPTWCXLEC60
(Opzionale)
Egg crate a 60 gradi per ECLPANELTWCXL

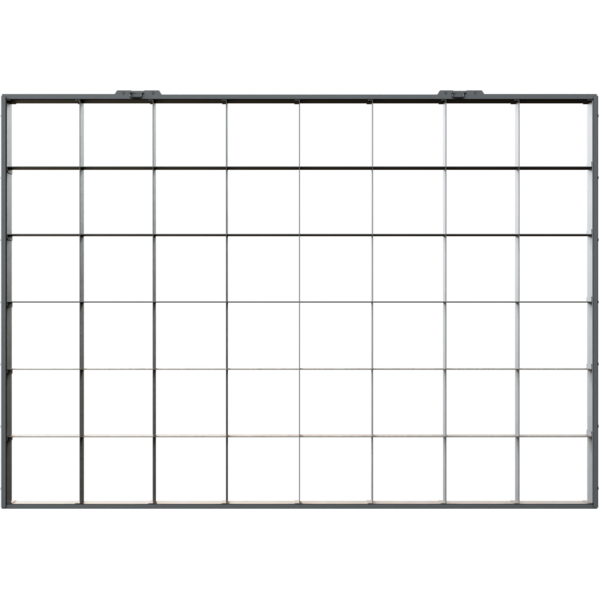

EPTWCXLEC48C
EPTWCXLEC48C
(Opzionale)
Egg crate a 48 cavità per ECLPANELTWCXL

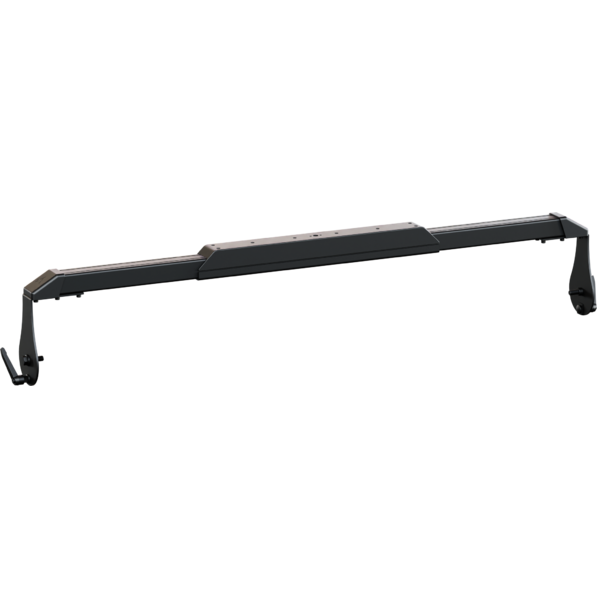

EPTWCXLSB
EPTWCXLSB
(Opzionale)
Staffa corta per ECLPANELTWCXL

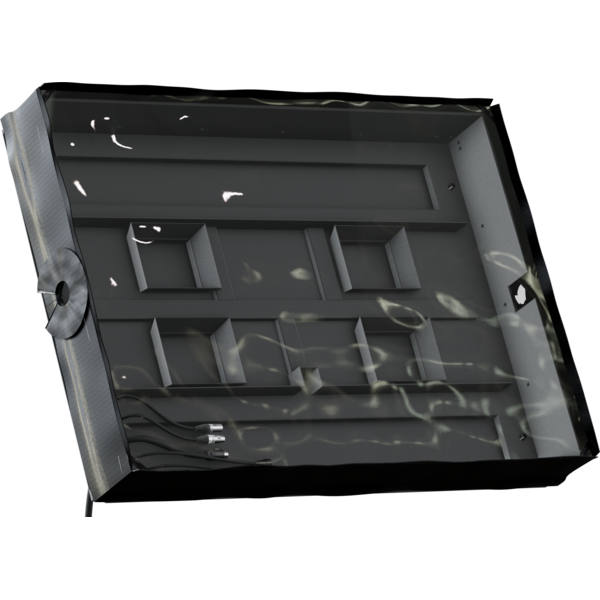

EPTWCXLRC
EPTWCXLRC
(Opzionale)
Rain Cover per ECLPANELTWCXL

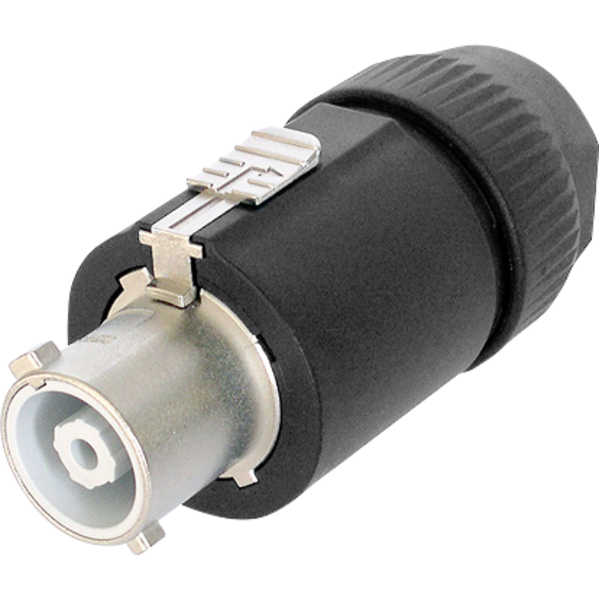

MENAC3FCHC
MENAC3FCHC
(Opzionale)
Power-con 32A connettore volante, IN 32A (1P+N+E)

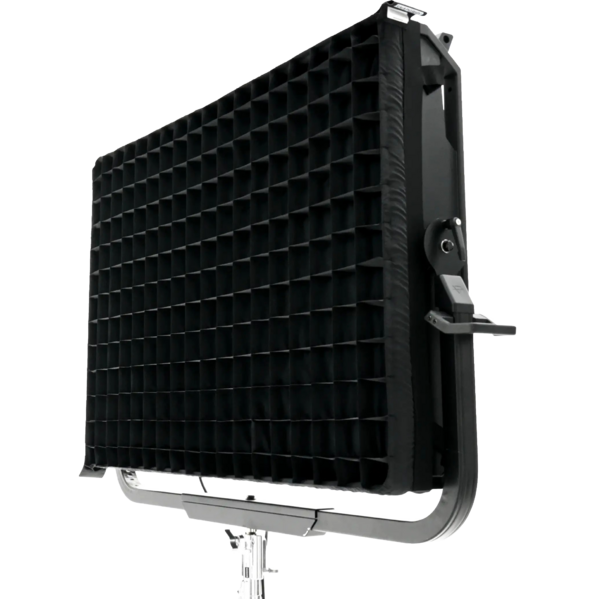

EPTWCXLSG40
EPTWCXLSG40
(Opzionale)
SnapGrid a 40°, per ECLPANELTWCXL by DoP choice

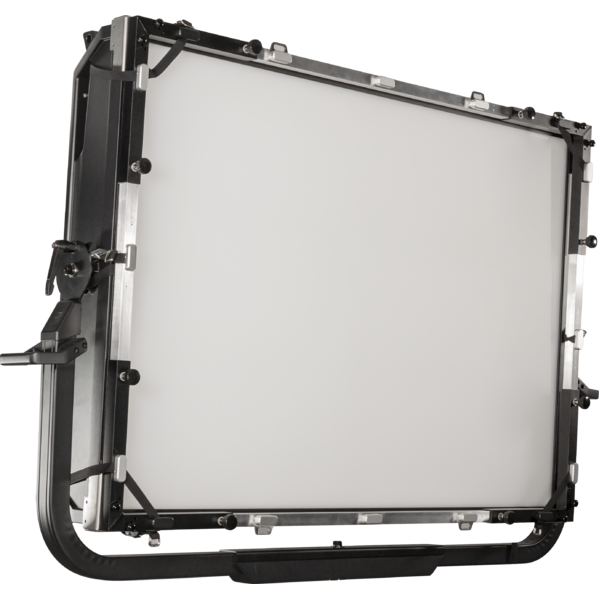

EPTWCXLSRXL
EPTWCXLSRXL
(Opzionale)
Fat-Rabbit per ECLPANELTWCXL by DoP choice

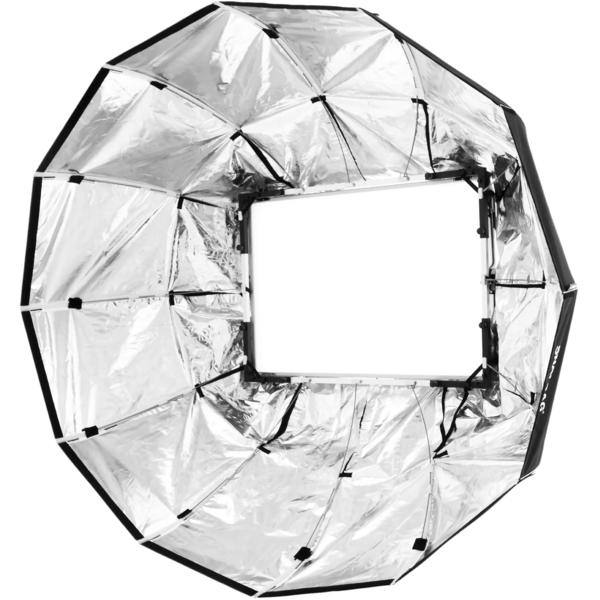

EPSRXLSBRED8
EPSRXLSBRED8
(Opzionale)
SNAPBAG 8ft DoubleHEX per fat-rabbit per ECLPANELTWC (EPTWCXLSRXL)

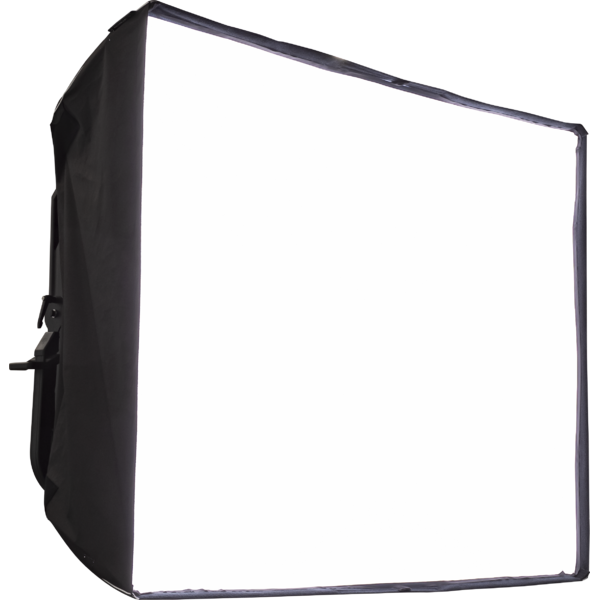

EPSRXLSBRER65
EPSRXLSBRER65
(Opzionale)
SNAPBAG 6' x 5' per rabbit-ears per ECLPANELTWC (EPTWCXLSRXL)
EPSBRER65SG40
EPSBRER65SG40
(Opzionale)
SnapGrid a 40°, per il montaggio su SnapBag 6' x 5' (EPSRXLSBRER65)
LRLUNA
LRLUNA
(Opzionale)
Ricetrasmettitore DMX Single Universe con Bluetooth
TOUR53415L03
TOUR53415L03
(Opzionale)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
C6040B
C6040B
(Opzionale)
Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero
C6044B
C6044B
(Opzionale)
Clamp a grilletto rapido per spigot 28mm, port.100Kg, tubi 40-70mm, nero
RSR0670B
RSR0670B
(Opzionale)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60cm, nero
UPBOXPRO
UPBOXPRO
(Opzionale)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

DMX chart & personalities

File name File size Download
DMX chartEclpaneltwcxl_DMX_CHARTS.pdf3MB
ECLPANELTWCXL Firmware rev. 1.1.03.0
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Tech docs

File name File size Download

Software

File name File size Download

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional UploaderE' possibile utilizzare la seguente guida
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.03.0 STABLE 01/08/2024 Note:
In order to perform the update correctly, fixture needs to be on FW 1.0.01.0016 or higher. If the fixture has FW release < 1.0.01.0016, please update to 1.0.01.0016 first.

New Functions:
  • Added "Attention: The internal battery is in use. The light source will not turn on" to the display when powering on the device via the internal battery.
  • If you are using the device via the internal battery, you can turn it off by pressing the LEFT button for 3 seconds on the Home Screen.
  • Implement the automatic internal battery-power cable switch. Now, if you start the device using the internal battery and then connect the power cable, the device will reboot and function normally via power cable.
Improvement:
  • Improved White Point when RGBW@Full in all DMX modes.
  • Improved power management and optimized LED performance
Fixed Bugs:
  • S1-48PIX does not work properly: the light source turns off if a color@0%.
Rev. 1.0
Rev. 1.1
1.0.01.0016 BETA 16/09/2022 New functions:
  • Added modes Pixel variants 2PX,6PX,48PX for each M mode.
Fixed bugs:
  • Minor bug fixes.
Rev. 1.0
